商用车多片式钢板弹簧悬架结构

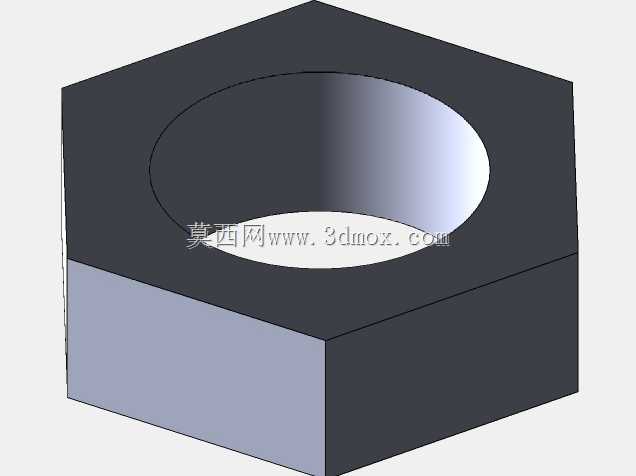

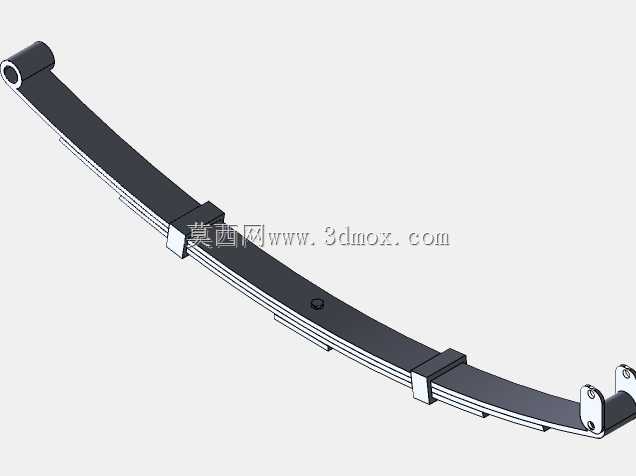

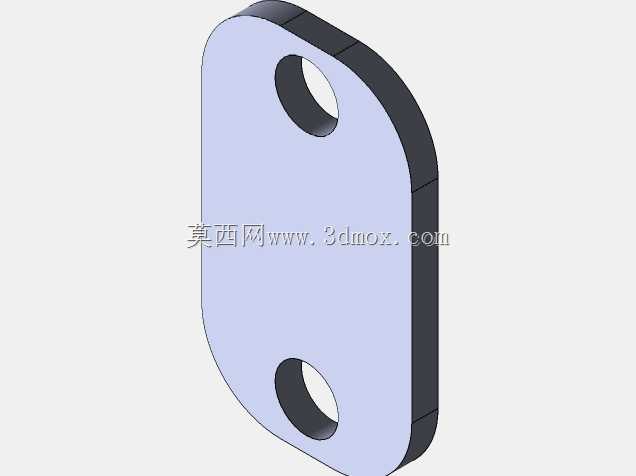

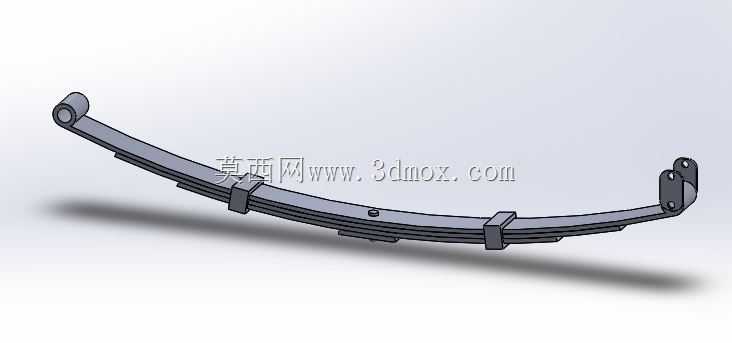

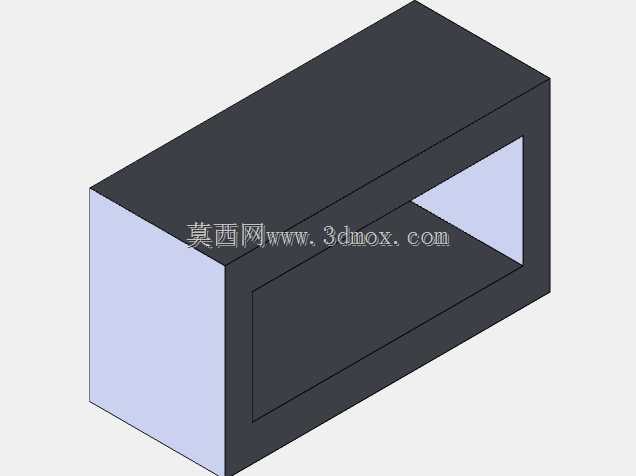

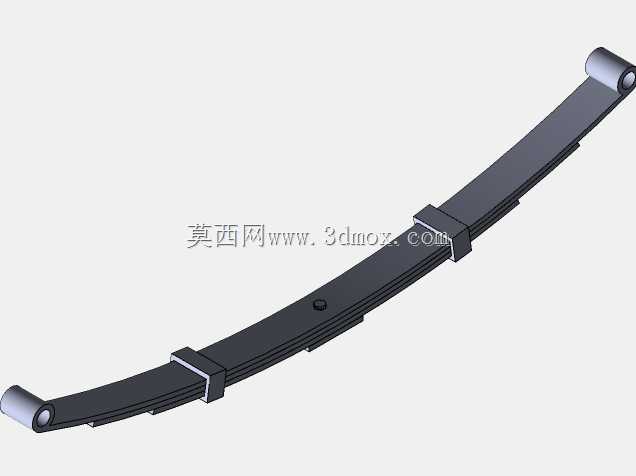

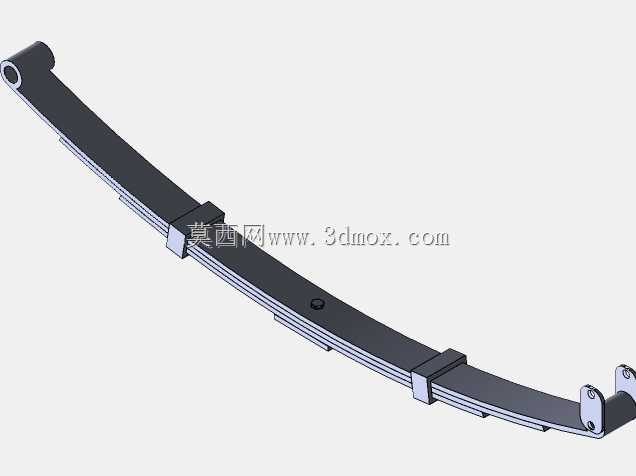

在商用车底盘承载系统中，钢板弹簧悬架是兼顾承载能力与减震需求的核心部件，广泛应用于轻卡、重卡、挂车以及非承载式越野车辆的前后桥位置，承担着传递车架与车桥之间各向作用力、缓冲路面冲击载荷的核心作用。这套多片式板簧总成采用不等长合金弹簧钢片叠合结构，最上端的主片两端加工有卷耳结构，前端卷耳通过销轴与车架上的固定支架铰接，作为承载与传力的固定端，后端卷耳可配合吊耳与车架活动连接，适配车辆行驶过程中板簧受力变形产生的长度变化，避免结构出现卡滞或附加应力。叠合的各片弹簧从主片到副片长度依次递减，组装后整体形成近似等强度梁的受力结构，相比单片弹簧在相同承载能力下可有效降低自重，同时多片之间的摩擦阻尼可在车辆颠簸时快速衰减振动，减少车架受到的冲击传递。设计过程中需要重点匹配整车满载轴荷来确定板簧的弧高、片数以及各片的厚度参数，同时要校核极限冲击工况下的卷耳强度、弹簧片最大弯曲应力，避免出现断片、卷耳撕裂等失效问题。安装边界上，板簧中部通过U型螺栓与车桥刚性固定，中心螺栓穿过各片弹簧的中心孔实现叠合定位，防止片间出现横向窜动，两侧的回弹夹可在弹簧回弹时限制各片的相对张开量，避免主片单独承受过大的反向冲击载荷，同时可约束片间的横向位移，降低行驶过程中的异响与磨损。日常工程应用中，这类板簧结构的刚度特性属于非线性渐变刚度，空载时仅主片与少量副片参与承载，保证行驶平顺性，满载时所有弹簧片完全贴合，整体刚度提升以匹配大载荷承载需求，无需额外配置复杂的可变刚度机构，结构可靠性高、维护成本低，是重载商用车辆底盘悬架的主流选型方案。建模过程中需要还原各片弹簧的自由弧高、组装后的预应力状态，以及卷耳处的衬套安装位、U型螺栓的安装平面、回弹夹的夹持位置等细节，保证后续做底盘装配干涉检查、运动仿真时的精度，避免出现装配错位、运动行程不足的问题。
