立式斯特林动力装置结构设计

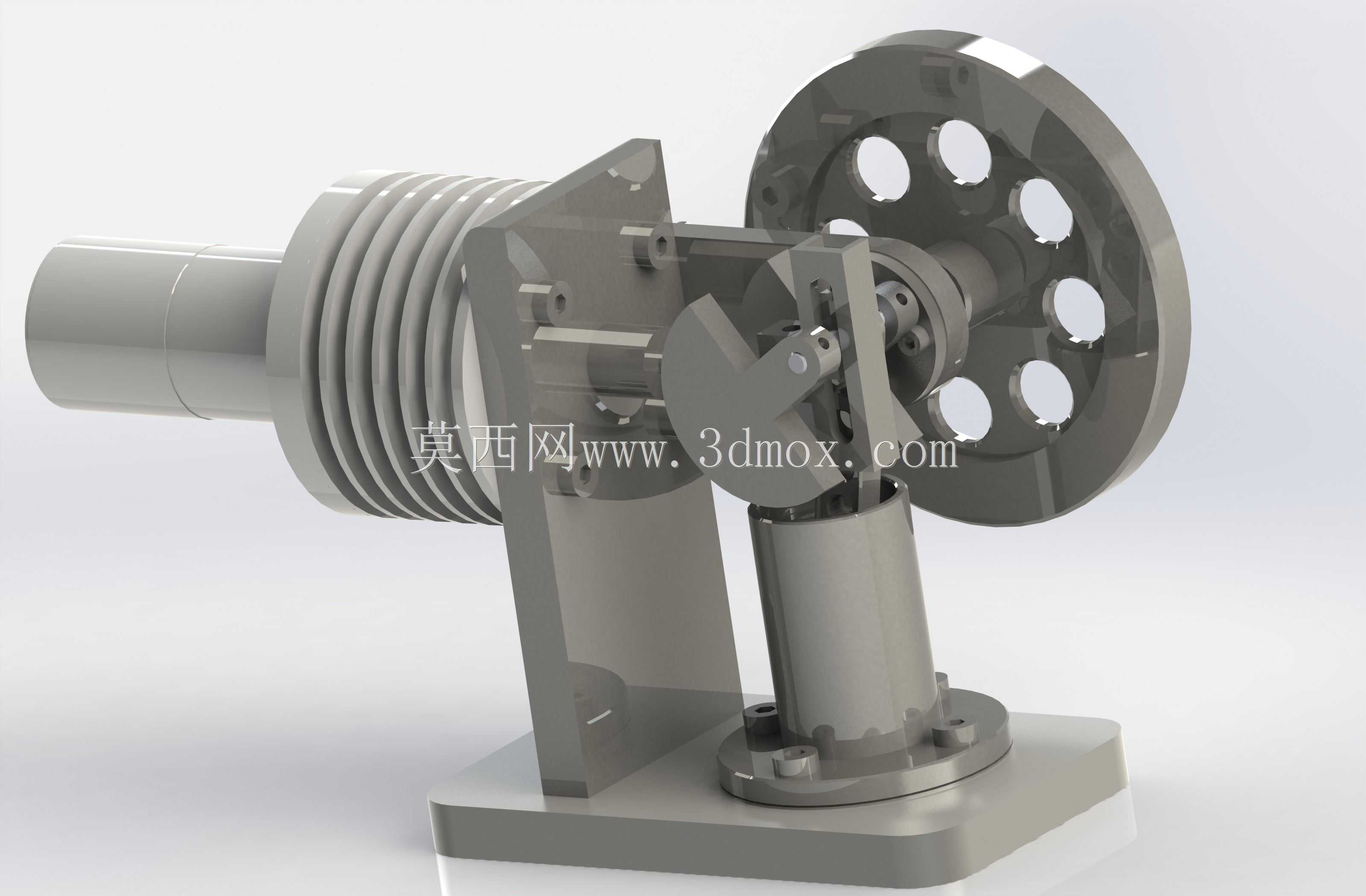

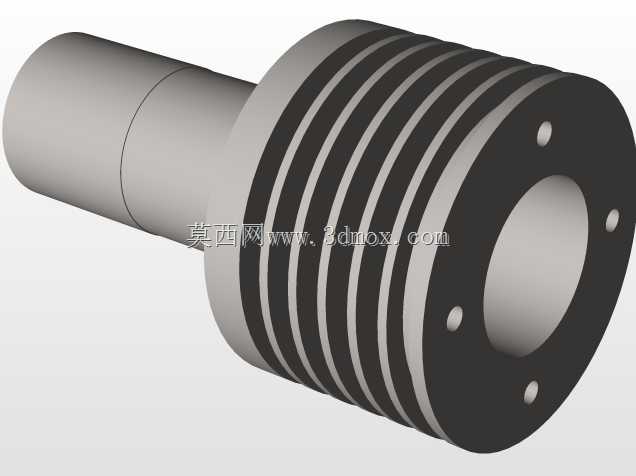

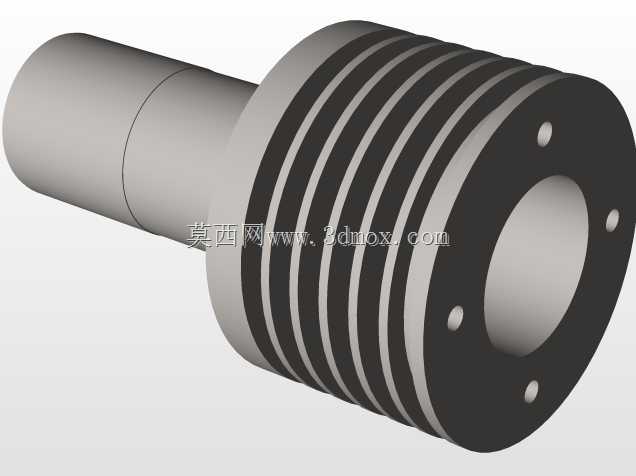

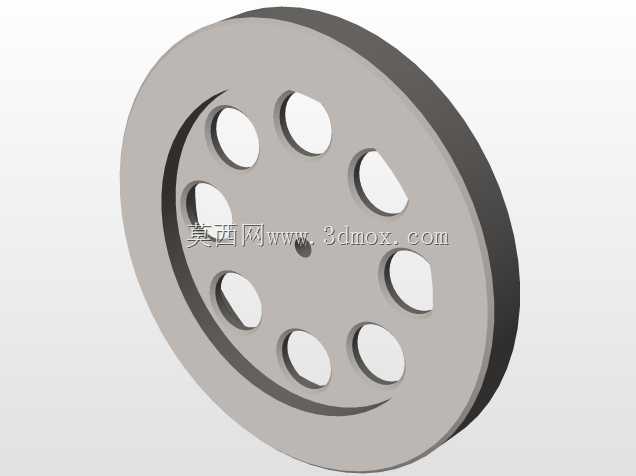

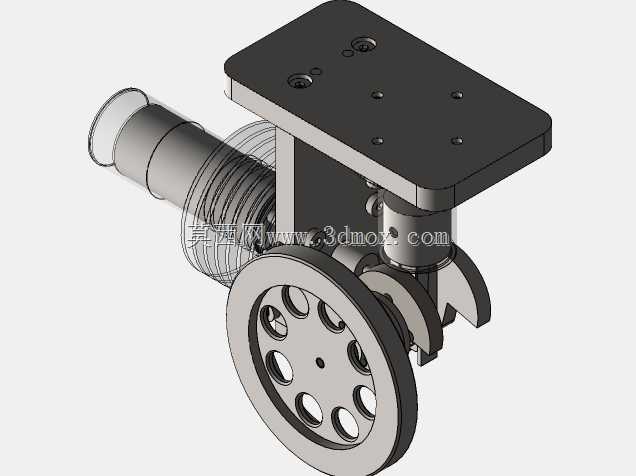

这款立式斯特林动力装置，是基于外燃式热机循环原理设计的动力输出结构，可广泛应用于科教演示场景、小型余热回收利用场景、低功率分布式动力供给场景，也可作为微型发电模组的核心动力单元，适配教学实验室的热功转换原理展示、小型户外便携供电设备的动力源、工业低温余热回收的能量转换端等实际使用场景，能够将外部热源提供的热能转化为旋转机械能输出，实现能量形式的有效转换。从功能特性来看，该装置采用立式布局结构，核心包含换热气缸组件、动力活塞、传动曲柄连杆机构、飞轮储能结构以及一体式安装底座，整体结构紧凑，传动路径清晰，通过气缸内工质的受热膨胀、冷却压缩的循环过程推动活塞往复运动，再经曲柄连杆机构将直线往复运动转化为飞轮的旋转运动，依靠大直径带孔飞轮的转动惯量维持循环运转的平稳性，有效降低运转过程中的转速波动，保证动力输出的连续性。在设计思路上，该结构优先考虑了传动机构的运动可靠性，将动力气缸与换热段采用同轴卧式布置，传动支架与底座采用一体化刚性连接设计，减少装配过程中的累计误差，保证曲柄连杆机构的运动同轴度，避免运转过程中出现卡滞问题；换热段采用多道环形散热鳍片结构，提升冷热端的换热效率，保障循环过程中的温差条件，提升能量转换效率；飞轮采用多孔镂空设计，在保证足够转动惯量的前提下降低整体结构重量，减少不必要的能量损耗。从外形尺寸与安装边界来看，该装置整体采用方形安装底座，底座预留有对应的安装固定孔位，可直接通过螺栓固定在实验台架或设备安装平面上，整体横向跨度以飞轮直径为最大边界，纵向高度从底座底面到飞轮顶端为整体高度上限，动力输出端从飞轮侧的轴段延伸而出，可直接连接微型发电机、传动带轮等负载部件，安装时仅需预留出飞轮转动的安全空间以及热源对接的操作空间即可，无需额外复杂的配套安装结构，适配多种小型化的安装使用场景，整体结构的零部件加工难度低，装配逻辑清晰，既能够满足原理演示的直观性要求，也具备实际改装为小型动力输出装置的结构基础。
