车用插片式电流过载保护器件结构设计

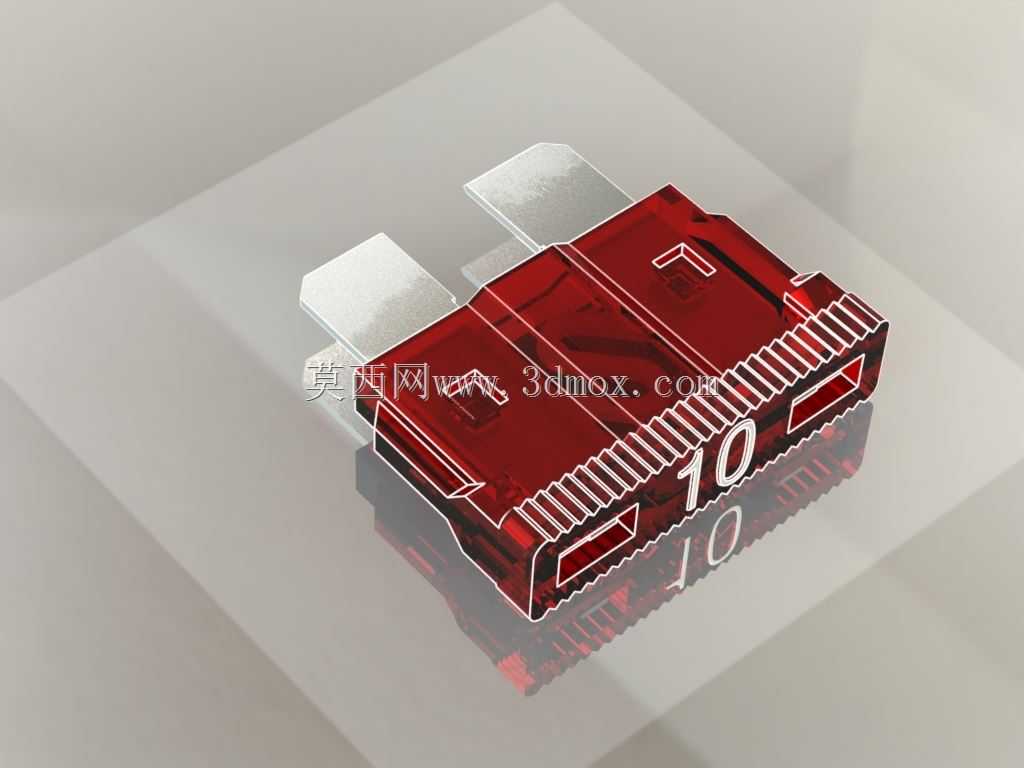

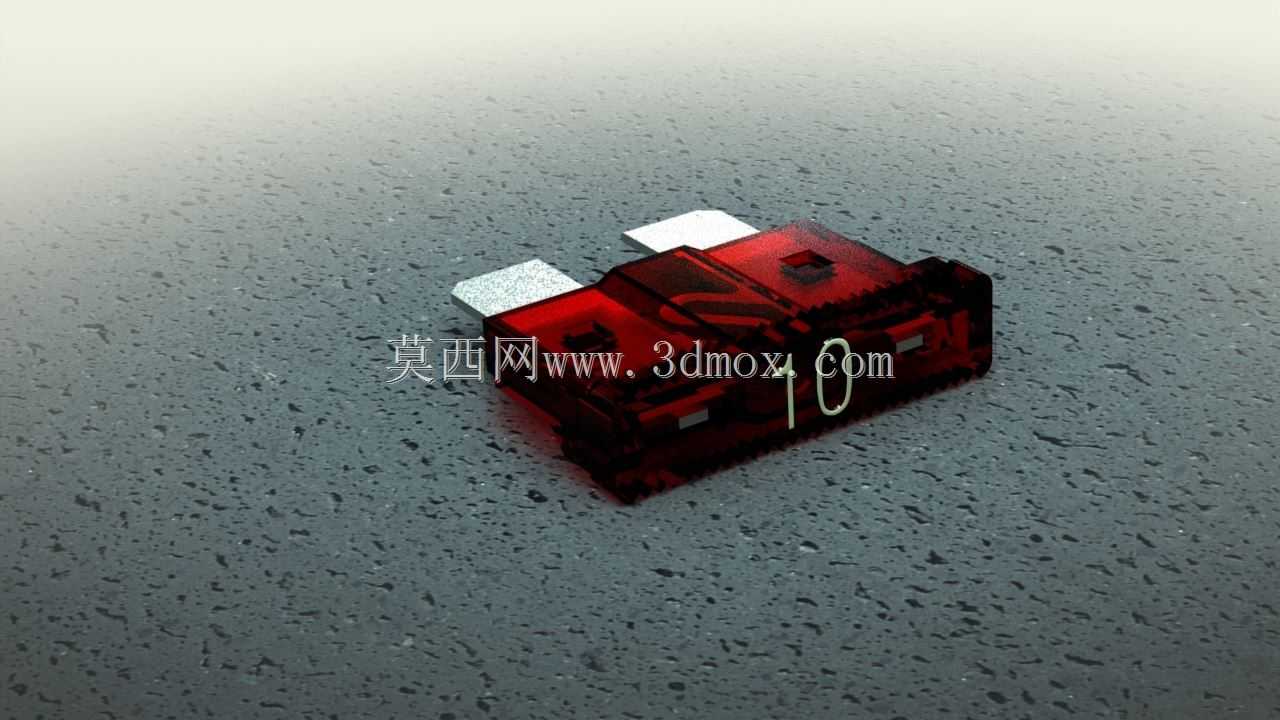

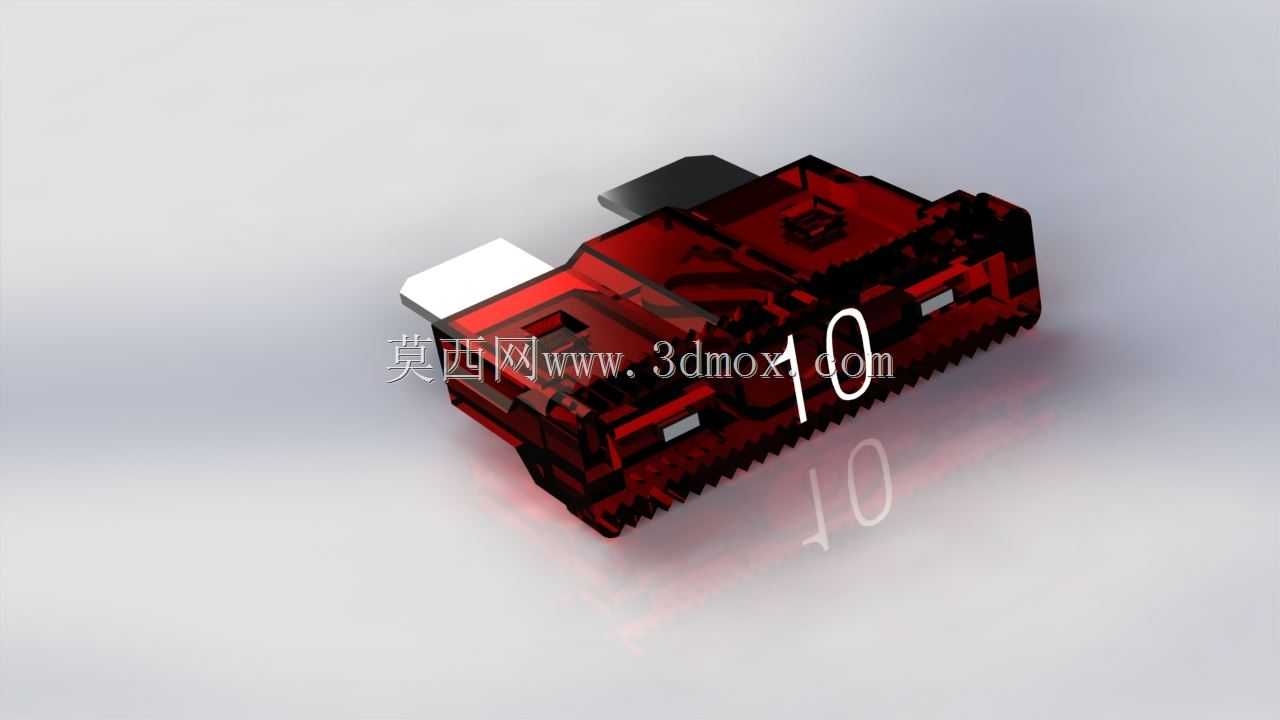

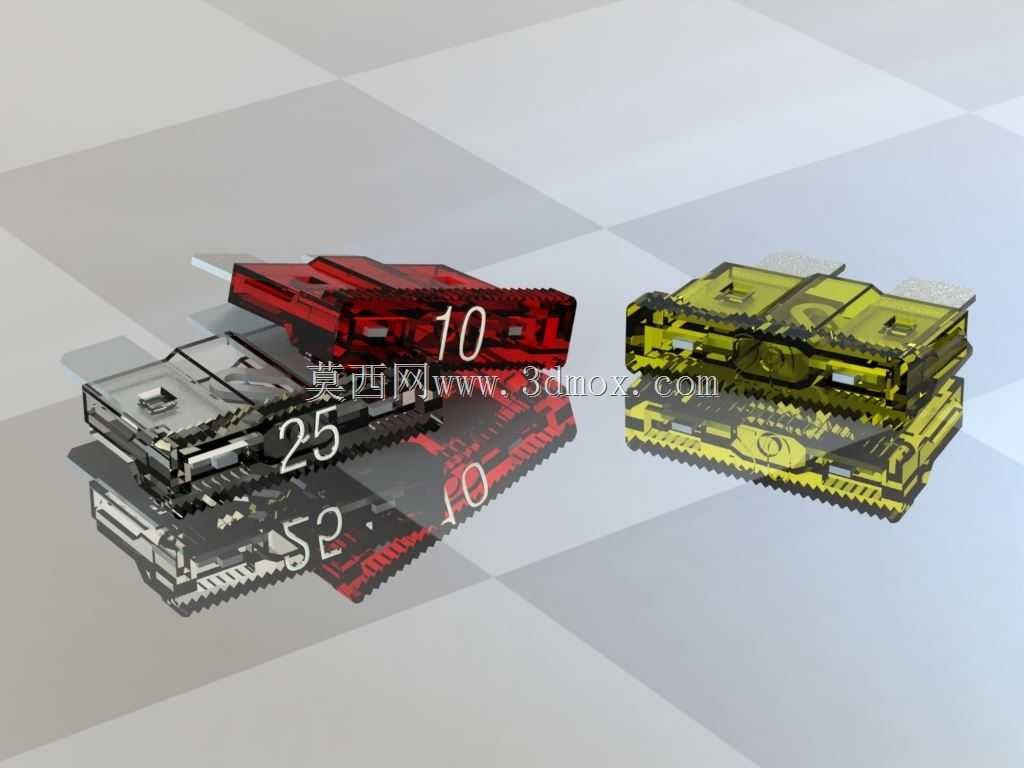

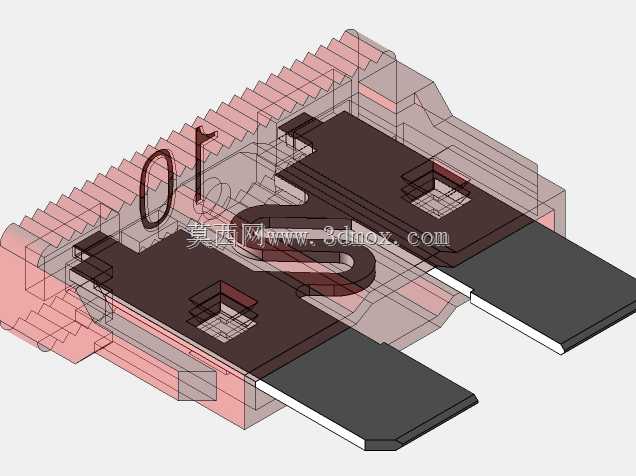

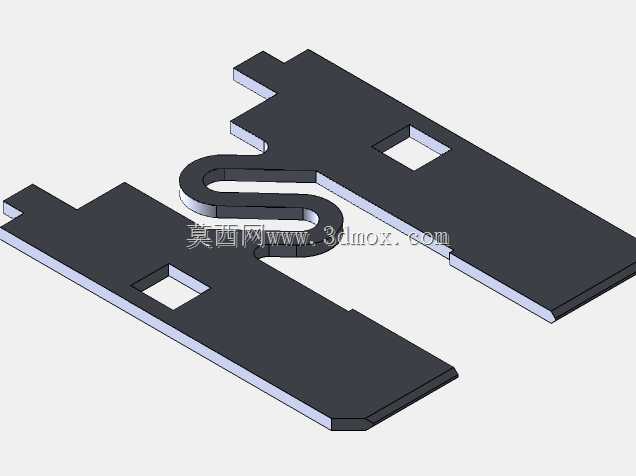

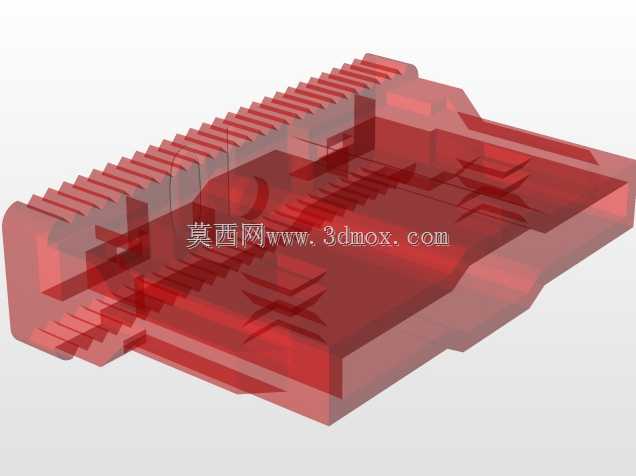

在汽车整车电路系统中，插片式保险丝是承担线路过载、短路防护的核心基础元件，广泛分布在车内保险丝盒、发动机舱配电盒内，覆盖灯光系统、影音系统、电控单元、车载供电接口等全链路电路的防护需求，当线路电流超过额定阈值时，保险丝内部熔丝会快速熔断切断回路，避免大电流烧毁线束、用电设备甚至引发车辆自燃风险，是整车电气安全体系中不可或缺的低成本高可靠防护部件。本次设计的插片式保护器件，以常用的10安培额定电流规格为基础载体，整体采用标准插片式外形结构，主体外壳采用阻燃绝缘工程塑料材质，既可以耐受车辆运行过程中的高低温交变、振动冲击工况，也能避免熔丝熔断后产生的电弧外露引发安全隐患，外壳表面预留清晰的额定电流标识区域，可通过不同外壳颜色快速区分额定电流规格，方便后期维修更换时快速识别匹配。设计过程中充分考虑车用配件的通用安装边界，两个插脚的间距、厚度、插入长度完全符合车用插片保险丝的通用安装尺寸要求，可直接适配市面上绝大多数乘用车辆、商用车辆的标准保险丝座，无需额外调整安装结构即可完成替换装配。内部熔丝部分根据额定电流值匹配对应的导电截面积与熔断特性，在正常额定电流工作状态下可长期稳定导通，不会出现异常发热、误熔断的问题，当回路中出现超过额定值的过载电流时，熔丝可在标准要求的时间范围内快速熔断，可靠切断故障回路。设计时预留了参数调整空间，可通过修改外壳配色、表面标识数字、内部熔丝的导电截面积，快速衍生出不同额定电流规格的同系列产品，覆盖从几安培到几十安培的不同车载电路防护需求，同时外壳的卡扣结构、插脚的定位结构都做了适配优化，既保证插入保险丝座后有足够的保持力，在车辆长期振动工况下不会出现松脱接触不良的问题，也能在维修更换时方便徒手拔出替换，兼顾使用可靠性与维护便捷性。整体外形做了圆弧倒角处理，避免安装过程中尖锐边角划伤操作人员或损坏周边线束绝缘层，外壳的透明视窗设计可直观观察内部熔丝的通断状态，无需拆下保险丝即可快速判断故障点，大幅提升车辆电路故障排查的效率。
