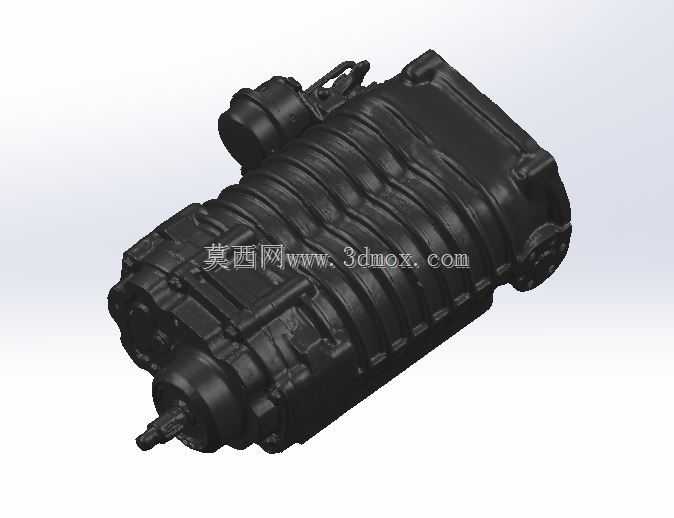

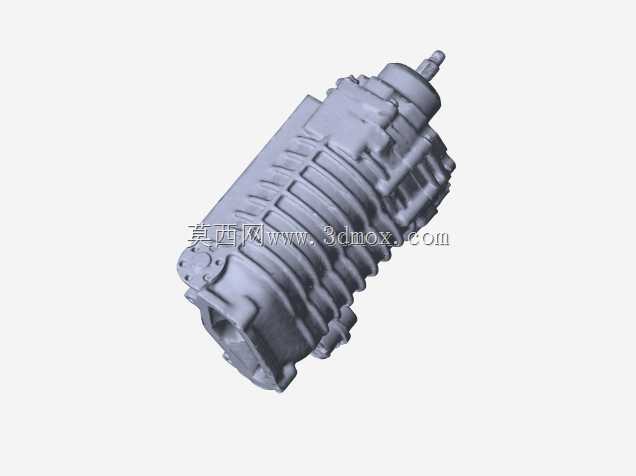

Magnuson MP62罗茨式机械增压器三维结构

这款Magnuson MP62增压器属于容积式罗茨增压装置，主要应用于小排量自然吸气汽油发动机的动力升级场景，在民用乘用车动力改装、小型赛事赛车动力强化、越野车辆低扭提升领域有着广泛的应用，能够在发动机低转速区间就输出稳定的增压压力，弥补自然吸气发动机低转速下扭矩不足的短板，让车辆在起步、爬坡、急加速工况下获得更充沛的动力响应。从实际用途来看，该增压器通过一对同步反向旋转的螺旋罗茨转子，将进入进气腔的空气进行压缩后强制送入发动机进气歧管，提升发动机的进气充量，让每一个做功循环可以喷入更多燃油并充分燃烧，最终实现动力输出的提升，相比废气涡轮增压器，它不存在涡轮迟滞问题，动力输出线性可控，对于日常街道行驶的车辆来说适配性更强。从功能特性来看，这款MP62型号的增压器自带集成式旁通阀结构，在发动机不需要增压的巡航工况下，旁通阀打开让空气直接进入进气歧管，避免不必要的泵气损失，降低巡航状态下的油耗；转子采用螺旋扭叶设计，相比传统直叶罗茨转子，工作过程中进气压缩更平缓，能有效降低工作噪音与气流脉动，提升运转平顺性；壳体采用一体化铸造成型，集成了进气入口、增压出口、安装法兰与传动端连接位，结构紧凑强度充足，能够承受持续增压工况下的内部压力与温度负荷。在设计思路上，这款增压器采用了扫描逆向的建模逻辑，完整还原了实物的所有外部结构与安装接口，建模过程中优先保证安装边界的尺寸精度，所有连接法兰的孔位、传动输入端的轴径与键槽尺寸、与发动机进气歧管对接的接口轮廓都完全匹配实物参数，同时还原了壳体外部的散热筋结构、传感器安装位、旁通阀执行器的安装支架，确保模型可以直接用于改装方案的布局校核、安装支架的设计开发、进气管路的走向模拟。从外形尺寸与安装边界来看，这款增压器整体为横向布置的长条形壳体结构，主体长度适配四缸发动机的气门室盖上方安装空间，宽度不会超出发动机舱两侧的纵梁边界，高度方向预留了与引擎盖之间的安全间隙，传动输入端的带轮位置对应发动机前端附件轮系的安装平面，不需要对原车发动机舱结构做破坏性切割就可以完成安装；进气入口位于壳体上方靠前位置，方便对接进气冬菇头或者原厂进气风箱的管路，增压出口位于壳体下方，直接对接定制的进气歧管接口，所有外接管路的走向都预留了足够的操作空间，不会与原车的冷却管路、线束、刹车助力泵等部件产生干涉。
