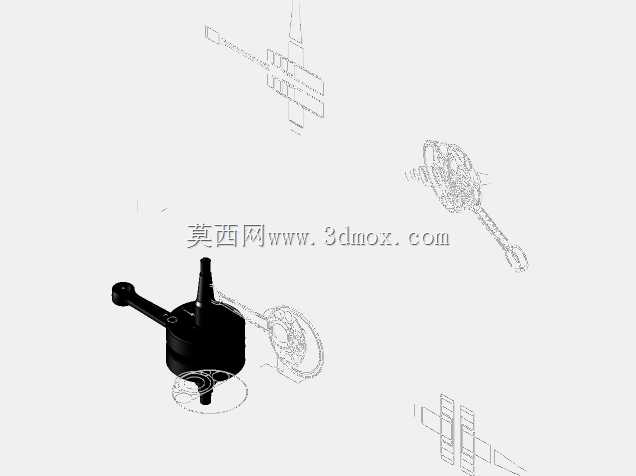

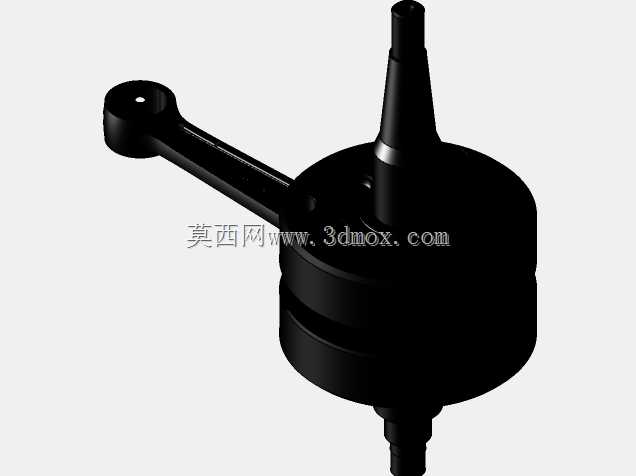

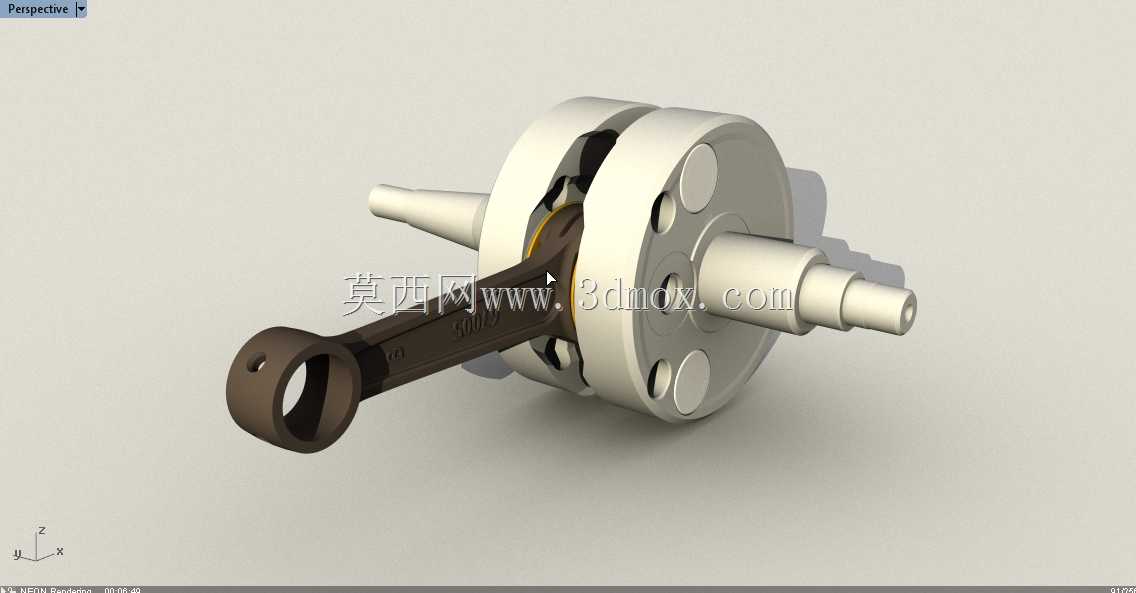

越野摩托车曲柄连杆总成结构设计

该曲柄连杆组件是小排量越野摩托车动力系统的核心传动部件，主要应用于单缸二冲程越野摩托的发动机内部，承担着将活塞往复直线运动转化为曲轴旋转运动的关键职能，是发动机输出动力的核心转换结构。在实际骑行场景中，无论是林道穿越时的低扭爆发需求，还是场地竞技时的高转速持续输出，该部件都需要承受交变燃烧压力与惯性冲击力，其结构设计直接决定了发动机的动力响应速度、运行稳定性与使用寿命。

从功能特性来看，该组件采用分体压合式曲柄结构，左右两个曲柄销座通过过盈压装的方式与曲柄销结合为整体，配合大头端集成滚针轴承的连杆，能够在高转速工况下有效降低摩擦损耗，同时保证动力传递的刚性。连杆小头端设置活塞销安装孔，用于连接活塞组件，大头端完全包裹曲柄销，配合两侧的配重曲柄块，能够精准平衡活塞往复运动产生的一阶惯性力，减少发动机运行时的振动传递，提升整车骑乘的平顺性。两侧伸出的曲轴轴颈分别用于安装轴承支撑在曲轴箱上，一端预留磁电机安装位，另一端预留离合器与传动齿轮安装位，完整覆盖发动机动力输出端的安装接口需求。

在设计思路上，该结构充分考虑了小排量越野摩托的轻量化与高强度需求，曲柄配重块采用圆形减重孔设计，在保证旋转动平衡精度的前提下尽可能降低旋转部件的整体质量，减少发动机提速时的惯性阻力，让油门响应更加跟手。连杆采用锻钢造型的结构设计，杆身做了变截面过渡处理，在保证抗弯抗扭强度的同时避免应力集中，能够承受越野工况下频繁的油门全开、急减速带来的冲击载荷。整体装配尺寸严格匹配对应车型的曲轴箱安装腔室边界，轴颈直径、曲柄回转半径、连杆中心距等参数完全适配原厂气缸、活塞的运动行程，安装时无需额外修改箱体结构，可直接完成装配替换。

在实际维修与改装场景中，该完整的曲柄总成能够为维修人员提供精准的装配参照，可直接用于故障发动机的曲柄连杆机构更换，也可作为改装升级时的尺寸对标参考，帮助技术人员确认压装工序的配合公差，保证装配后曲轴的同轴度与动平衡精度，避免因装配偏差导致的发动机异响、振动过大甚至部件断裂故障。
