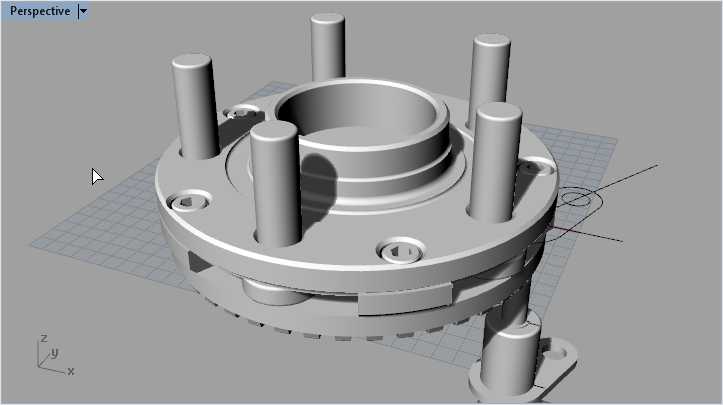

在乘用车底盘轮边系统的开发与逆向建模过程中,轮边集成部件的结构合理性直接决定了行车安全与装配效率,这款斯巴鲁后轮轮边集成结构,核心承担轮毂轴承定位、ABS转速信号触发、制动部件安装基准的多重作用,是四驱车型后轴轮端的核心承载构件。日常维修与改装场景中,不少技师会忽略轮边基座的形位公差要求,实际上这个部件的安装端面平面度、螺栓孔位置度,直接关系到轮毂轴承的预紧力均匀性,一旦基座端面出现翘曲或者螺栓孔磨损超差,高速行驶时很容易出现制动抖动、ABS信号误触发的问题,严重时甚至会导致轮速传感器报码,触发车身稳定系统的误干预。从结构设计逻辑来看,这个部件采用了多层台阶式的回转主体设计,中心的大直径通孔是为轮毂轴承外圈提供过盈配合安装位,
台阶端面的轴向尺寸经过严格匹配,保证轴承压装到位后,端面与轴承外圈端面完全贴合,不会出现轴向窜动的间隙。周向均匀分布的六根柱状定位柱,是用来匹配制动盘的安装定位孔,装配时制动盘可以直接套在定位柱上实现径向定位,不需要反复调整孔位对齐,能大幅提升总装线的装配效率,同时在制动过程中,定位柱可以承担部分制动扭矩的剪切力,降低连接螺栓的载荷冲击。下部集成的齿圈结构是ABS系统的信号触发部件,齿形的周向等分精度直接决定了轮速传感器的信号采集精度,建模过程中需要严格保证每个齿的齿宽、齿槽深度一致,齿圈与中心安装孔的同轴度控制在0.02mm以内,否则车辆低速行驶时会出现轮速信号波动,导致ABS泵异常启动。
部件下部的侧置安装支耳是用来固定轮速传感器的安装支架,支耳上的安装孔与齿圈齿顶的间隙需要严格控制在1mm左右,间隙过大会导致信号强度不足,间隙过小则容易在车辆颠簸时出现传感器与齿圈的刮碰,损坏传感器探头。在实际的三维建模过程中,回转主体部分可以通过旋转特征快速生成主体轮廓,周向的定位柱、安装孔可以通过圆周阵列实现,需要注意的是阵列的角度等分必须严格按照实车测量的60度均匀分布,不能出现角度偏差。齿圈部分的齿形建模需要先绘制单个齿的截面轮廓,通过拉伸切除后再做圆周阵列,齿顶与齿根的倒角需要按照实车的0.5mm倒角还原,避免应力集中导致齿圈在长期使用后出现断齿问题。安装边界方面,这个部件的中心孔直径匹配对应车型的后轮轮毂轴承外径,
周向定位柱的分布圆直径与原厂制动盘的定位孔分布圆完全一致,轴向总高度需要匹配后转向节的安装深度,保证装配后轮毂的轮距参数与原厂设计值一致,不会出现轮距偏移导致的轮胎偏磨问题。部件上的沉头安装孔是用来穿装轮毂轴承固定螺栓,沉头孔的深度需要保证螺栓拧紧后,螺栓头部完全沉入沉孔内,不会突出端面干涉制动盘的安装平面。在逆向建模完成后,还需要做整体的干涉检查,模拟制动盘、轮毂轴承、传感器支架装配后的状态,确认各个部件之间不存在运动干涉,尤其是齿圈转动时与传感器探头的间隙,要在全周范围内保持均匀,不能出现局部间隙过小的问题。对于底盘改装从业者来说,这个结构的三维模型可以作为后轮轮毂法兰改装、ABS齿圈替换的设计基准,在改装加大尺寸制动盘的时候,可以参考这个基座的定位柱分布、安装端面尺寸来设计转接法兰,保证改装后的轮边部件定位精度与原厂一致,避免出现高速抖动的问题。在售后维修场景中,这个模型也可以用来判断轮边部件的磨损变形量,通过扫描故障车辆的轮边基座与模型做偏差对比,可以快速定位端面变形、螺栓孔磨损的具体位置,提升故障排查的效率。
