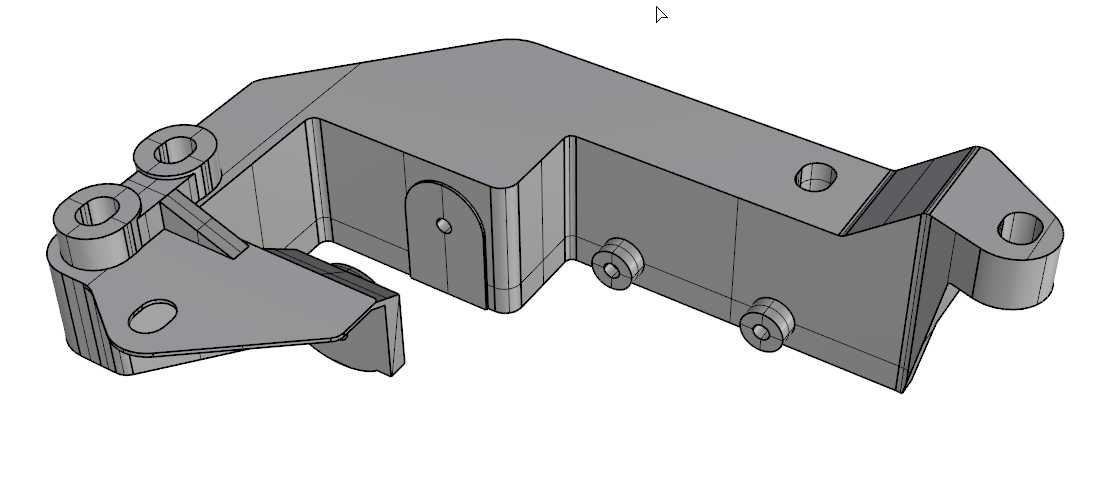

霍顿Adventra分动箱横梁固定支架

　　在硬派越野车型的传动系统布局中，分动箱作为动力分配的核心部件，其安装固定的可靠性直接决定了复杂路况下动力传输的稳定性，这款适配霍顿Adventra手动挡V8车型的横梁支架，正是承担分动箱与车身底盘之间载荷传递的关键结构件。不同于普通乘用车型的动力总成悬置结构，四驱车型的分动箱需要在大扭矩输出、颠簸路面冲击、频繁换挡载荷波动的工况下保持位置精度，一旦支架出现形变或者安装错位，轻则引发传动系抖动、异响，重则导致传动轴万向节过早磨损、分动箱密封失效漏油，因此这类支架的结构设计完全围绕载荷路径优化与安装适配性展开。

　　从实际装车场景来看，该支架安装于底盘中部横梁区域，一侧通过多个带衬套的安装孔位与车身纵梁的预留安装点对接，另一侧通过凸台定位结构与分动箱壳体的铸造安装面贴合，整体的弯折造型完全避让开底盘下方的排气管道、传动轴转动空间以及刹车管路的走线路径，不会出现后期装车时的部件干涉问题。支架上的多个安装孔位做了差异化的孔径设计，对应不同规格的固定螺栓，其中承担主要垂向载荷的孔位周边做了加厚的凸台结构，避免螺栓拧紧时支架局部出现压溃变形，而侧面的斜向加强筋则从分动箱安装凸台一直延伸到车身安装面，形成连续的载荷传递路径，能够有效抵消车辆急加速、急减速以及越野路面交叉轴工况下产生的扭转力矩。

　　在逆向建模的实现逻辑上，该模型基于三坐标测量的点云数据生成，完整还原了实物的所有安装边界与结构特征，所有孔位的相对位置精度、安装面的平面度特征都与实物保持一致，能够直接用于改装件的开发、底盘维修的替换件建模以及传动系统布局的校核工作。不同于全新设计的概念模型，这类基于实车测绘的支架模型，在结构上已经经过了实车工况的长期验证，各个弯折角度、壁厚设计都充分考虑了冲压加工的工艺可行性，支架的板材厚度匹配对应载荷等级，既不会因为壁厚过大增加不必要的簧下质量，也不会因为强度不足在长期使用中出现疲劳开裂。

　　从安装边界的细节来看，支架上的几个小型凸台结构对应分动箱壳体上的定位销，能够在装配时实现快速定位，降低维修或者改装时的对位难度，而边缘的翻边结构则提升了支架整体的抗扭刚度，避免在长期交变载荷作用下支架出现共振问题。在实际的底盘改装场景中，这类原厂结构的支架模型还可以作为升级加强件的设计基础，通过调整加强筋的布局、更换更高强度的材料，来适配大扭矩改装后的分动箱固定需求，同时保留所有原厂安装位，实现无损安装。对于三维建模从业者而言，这类测绘模型的结构细节能够充分体现底盘结构件的设计思路，也就是在有限的底盘空间内，通过弯折、加强筋、凸台等结构，在最小的重量代价下实现足够的结构强度与安装精度，平衡加工工艺、装配便利性与使用可靠性的多重需求。
