斯巴鲁EZ30六缸发动机活塞结构

　　该活塞为水平对置六缸内燃机的核心往复运动部件，适配大排量自然吸气动力单元的工况需求，在整机运行中承担着将燃烧室内燃气爆发压力传递给连杆、最终转化为曲轴旋转扭矩的核心作用，其结构设计直接决定了发动机的压缩比、燃烧效率、运转平顺性与高负荷工况下的可靠性。

　　从实际应用场景来看，这类活塞主要搭载于纵置布局的乘用车辆动力总成中，适配全铝缸体的水冷式内燃机，需要在高转速、高缸内压力、高低温交变的复杂工况下长期稳定工作，既要承受点火瞬间超过数十兆帕的燃气冲击压力，也要在每分钟数千次的往复运动中保持与缸壁的合理配合间隙，同时兼顾轻量化需求以降低往复运动惯量，减少曲轴连杆机构的运转负荷。

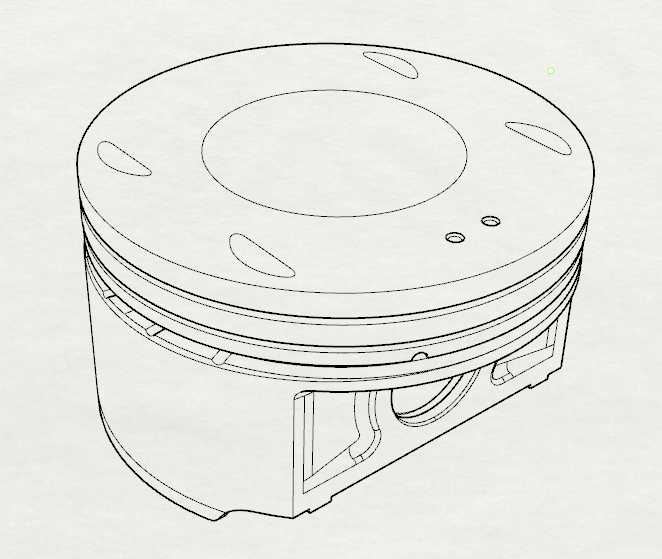

　　在功能特性设计上，活塞顶部采用了适配四气门燃烧室的凹坑造型，顶面预留的四个避让凹位对应气门最大升程时的运动轨迹，避免高转速工况下活塞上行与进排气门发生运动干涉；顶面的两个小型定位孔用于装配时的相位定位，确保活塞与连杆的安装角度符合设计要求，避免活塞销偏置方向装反导致的偏磨、敲缸问题。活塞头部设置了多道环槽，从上至下分别适配气环与油环，气环用于密封燃烧室的高压燃气，防止燃气下窜至曲轴箱，油环则负责刮除缸壁上多余的润滑油，避免机油进入燃烧室参与燃烧，环槽的加工精度直接影响整机的机油消耗与漏气量指标。

　　活塞裙部采用了轻量化的镂空结构设计，在保证结构强度的前提下尽可能去除冗余材料，降低活塞整体质量，从而减小往复运动产生的惯性力，这对于高转速取向的六缸发动机尤为重要，更低的往复惯量能够让发动机转速攀升速度更快，同时降低曲轴平衡机构的设计负荷。裙部的型线经过特殊设计，并非正圆形结构，而是在冷态下呈现椭圆形，长轴垂直于活塞销方向，在热态膨胀后能够与气缸壁保持均匀的配合间隙，避免冷启动敲缸与热态拉缸的问题；活塞销座部位设置了加强筋结构，将活塞顶部承受的燃气压力均匀传递给活塞销，避免应力集中导致的销座开裂问题。

　　从安装边界来看，活塞与气缸的配合间隙需要严格控制在设计公差范围内，活塞环的开口间隙、侧隙都需要对应缸径与工作温度进行匹配，活塞销与连杆小头的连接采用全浮式设计，在工作温度下活塞销能够在销座与连杆小头内自由转动，保证磨损均匀。活塞的整体尺寸适配对应排量的缸径参数，压缩高度经过精准计算，确保活塞运行到上止点时的燃烧室容积符合设计压缩比要求，直接影响整机的动力输出与燃油经济性。

　　在结构设计思路上，这类水平对置发动机的活塞相比直列或V型发动机活塞，对裙部的导向稳定性要求更高，因为水平布局下活塞自身重量会对缸壁产生侧向压力，因此裙部的承压面经过特殊的表面处理设计，降低摩擦系数的同时提升耐磨性能，减少长期使用后的缸壁偏磨问题。顶部的燃烧室造型经过气流优化，能够在进气冲程形成合理的滚流与涡流，提升油气混合效率，让燃烧过程更充分，降低排放污染物的生成。
