车辆传动用开放式差速器结构设计

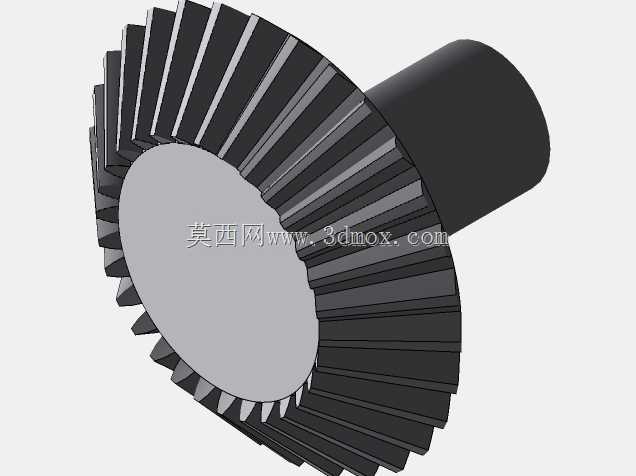

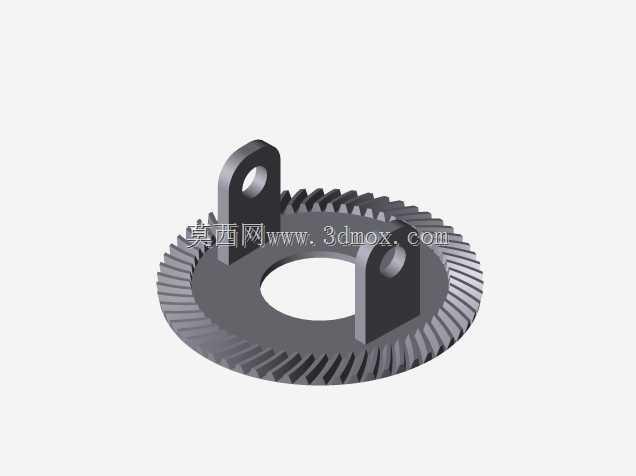

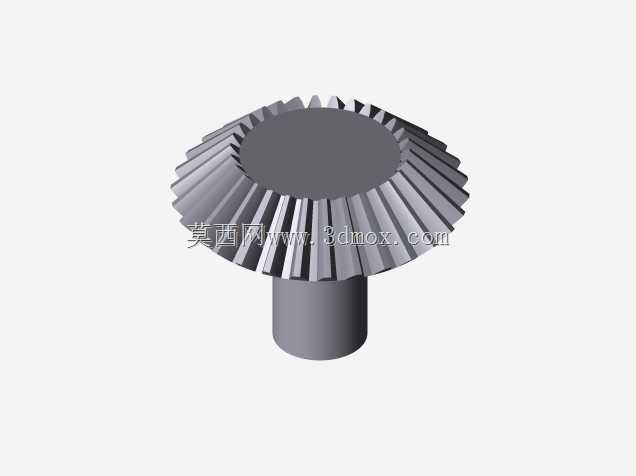

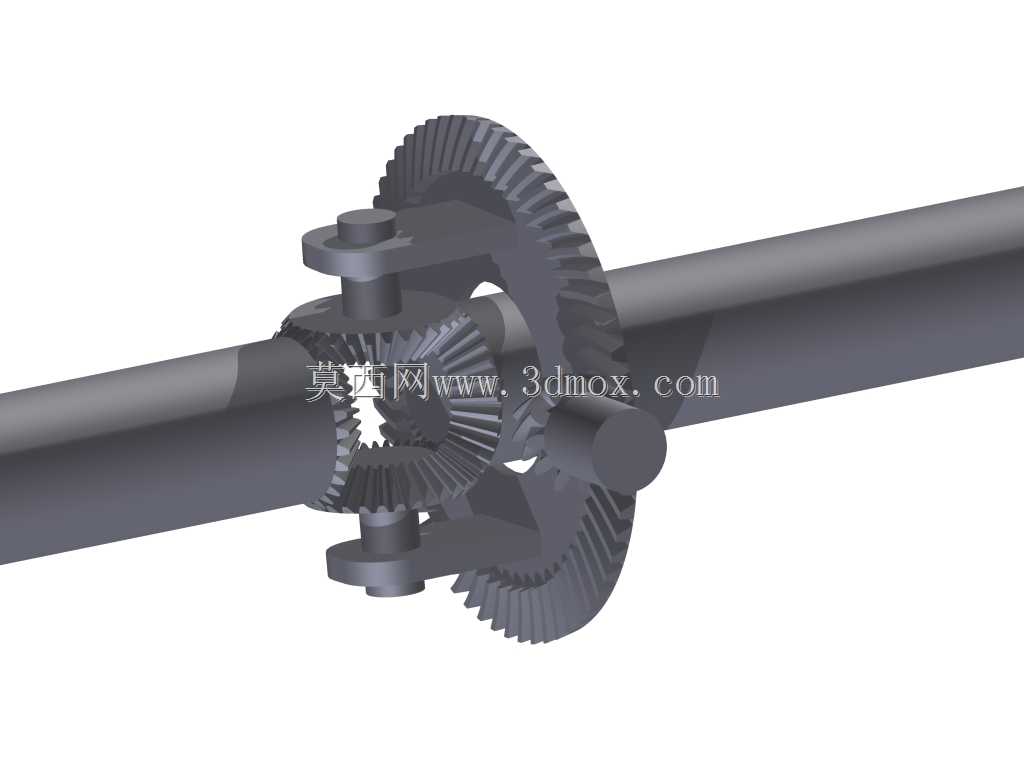

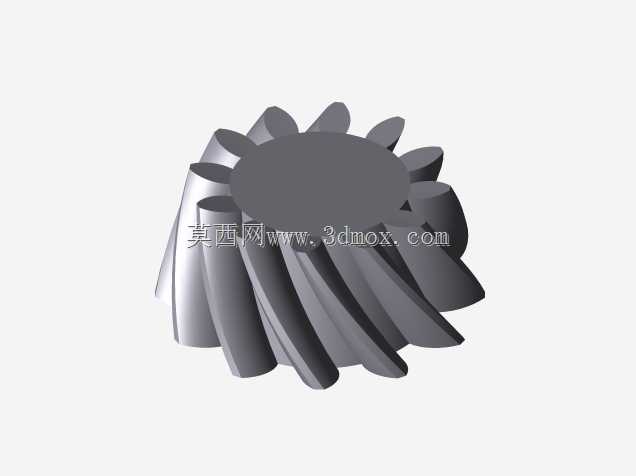

这款差速器是车辆传动系统中的核心功能部件，主要应用于各类轮式车辆的驱动桥内部，承担着将主减速器传递来的动力拆分输出至两侧驱动轮的核心作用，同时允许两侧车轮以不同转速转动，满足车辆转弯、行驶在不平路面时两侧车轮的纯滚动需求，避免轮胎出现拖滑、异常磨损的问题，保障车辆行驶的平顺性与操控稳定性。在实际应用场景中，这类差速器可适配普通家用乘用车、轻型载货车辆的非独立驱动桥结构，安装在驱动桥的桥壳内部，输入端与主减速器的从动锥齿轮刚性连接，两个输出端分别连接左右两侧的半轴，将动力最终传递给车轮。从功能特性来看，该结构采用对称式锥齿轮差速设计，核心包含十字行星齿轮轴、四个行星锥齿轮、两个与半轴连接的半轴锥齿轮，以及差速器壳体结构：当车辆直线行驶时，两侧车轮受到的行驶阻力相近，行星齿轮随差速器壳体整体公转，不发生自转，将动力等扭矩传递给两侧半轴，保证车辆直线稳定行驶；当车辆转弯或行驶在凹凸不平路面时，两侧车轮的行驶阻力出现差值，行星齿轮在公转的同时会绕十字轴发生自转，自动调整两侧半轴的输出转速，让外侧车轮转速高于内侧车轮，实现顺畅转向，同时避免轮胎滑动摩擦带来的损耗。从设计思路来看，该结构采用了经典的对称锥齿轮差速布局，所有齿轮均采用渐开线锥齿形设计，保证齿轮啮合过程中传动平稳、噪音低，承载能力强；差速器壳体采用分体式装配结构，预留了行星齿轮轴的安装定位孔位，以及与主减速器从动齿轮连接的安装法兰面，整体结构紧凑，能够在有限的桥壳安装空间内完成布置。在外形尺寸与安装边界上，该差速器的最大外轮廓为从动锥齿轮的齿顶圆直径，整体轴向尺寸匹配对应吨位驱动桥的桥壳内部安装空间，两侧半轴连接端采用标准花键接口设计，可与对应规格的半轴直接配合安装，输入端法兰的螺栓孔位采用圆周均布设计，能够与主减速器从动齿轮实现精准对位装配，安装时仅需将差速器总成通过两端的轴承支撑在桥壳的轴承座上，即可完成装配定位，不需要额外的复杂调整结构，装配维护便捷。整体结构经过力学优化，行星齿轮与半轴齿轮的啮合间隙可通过壳体内部的调整垫片进行微调，保证齿轮啮合处于最佳工作状态，能够承受车辆起步、加速、爬坡过程中的大扭矩冲击，满足日常行驶工况下的长期使用需求。
