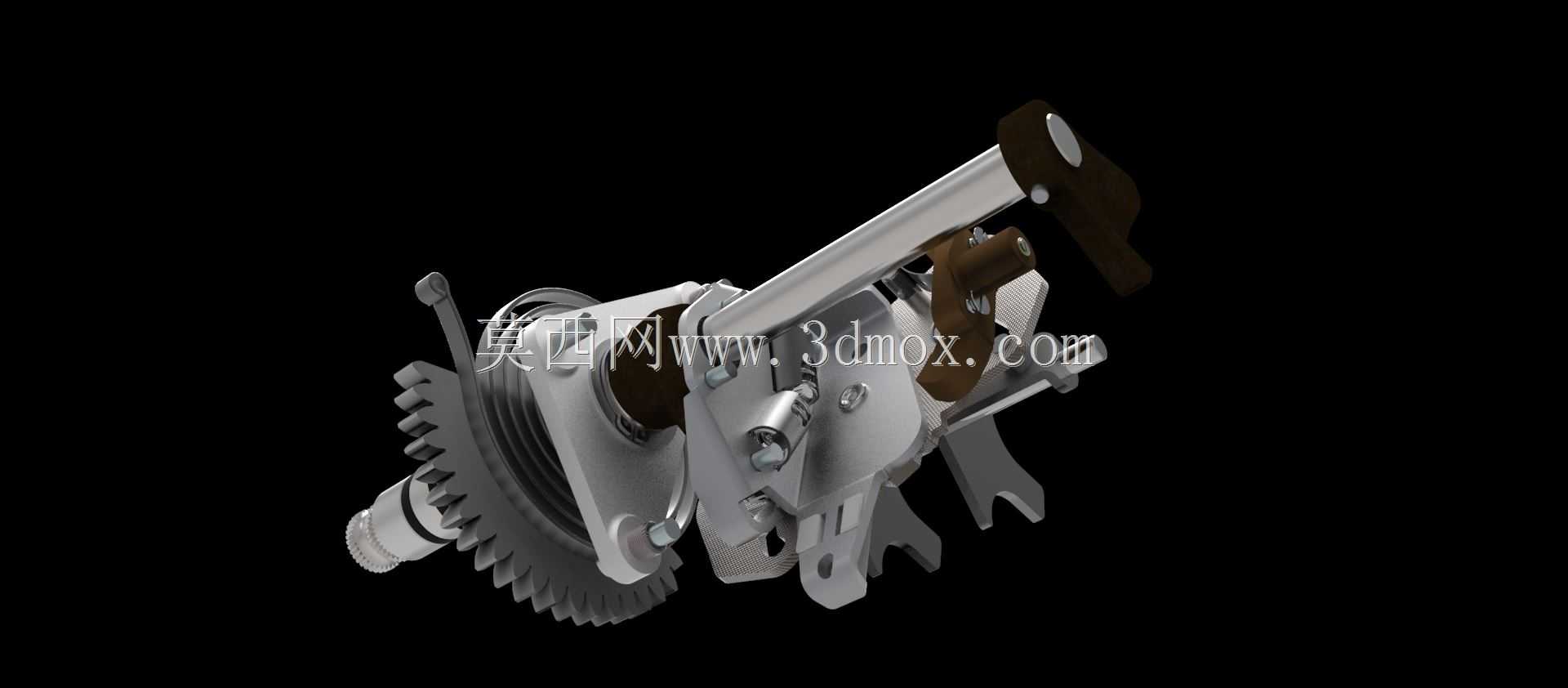

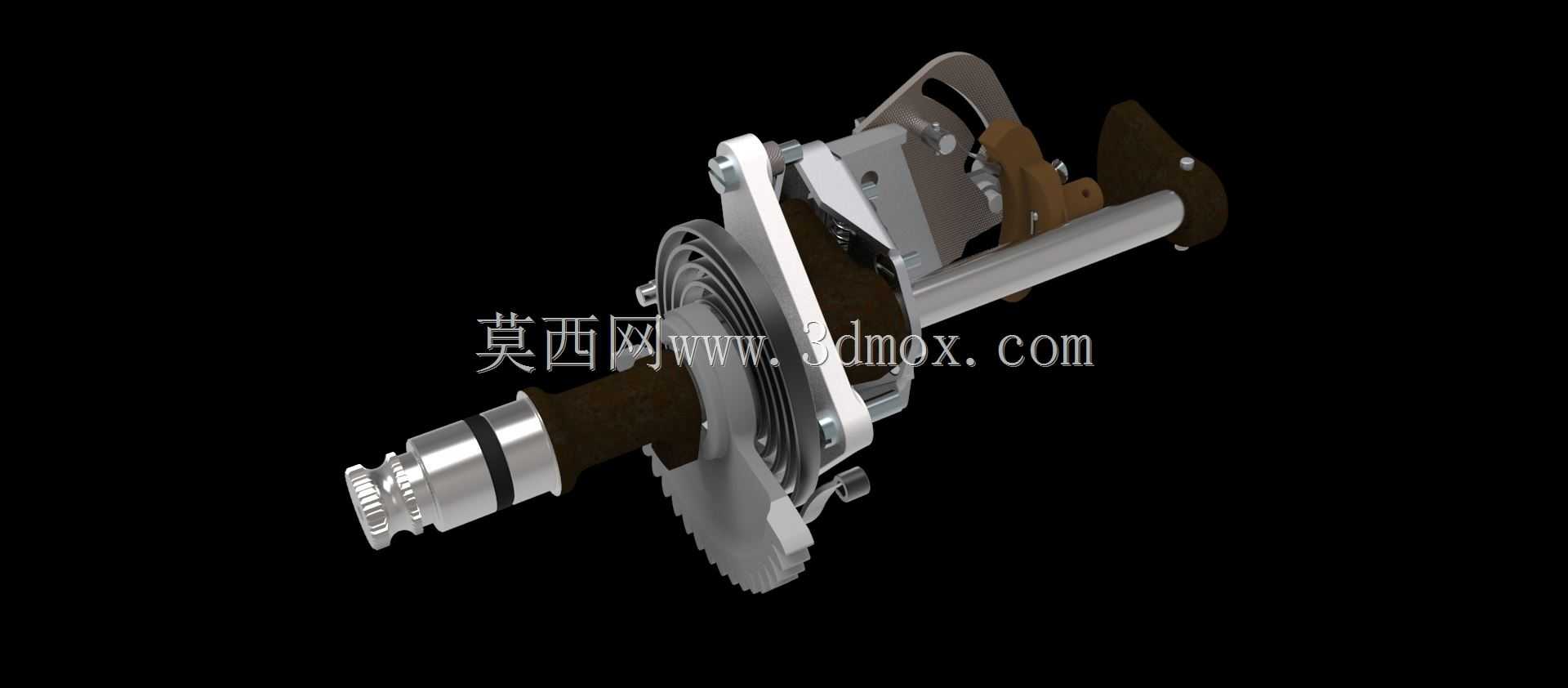

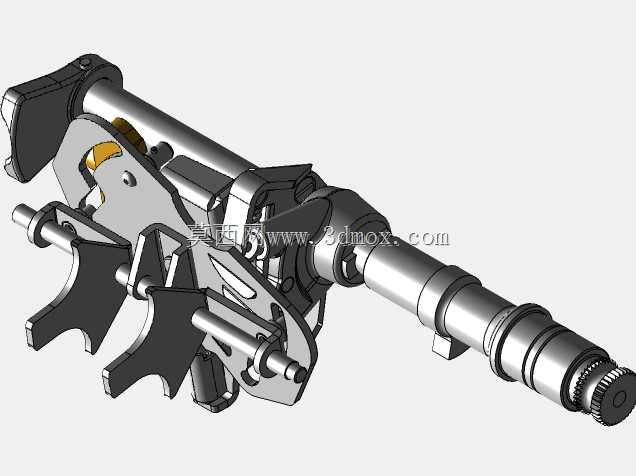

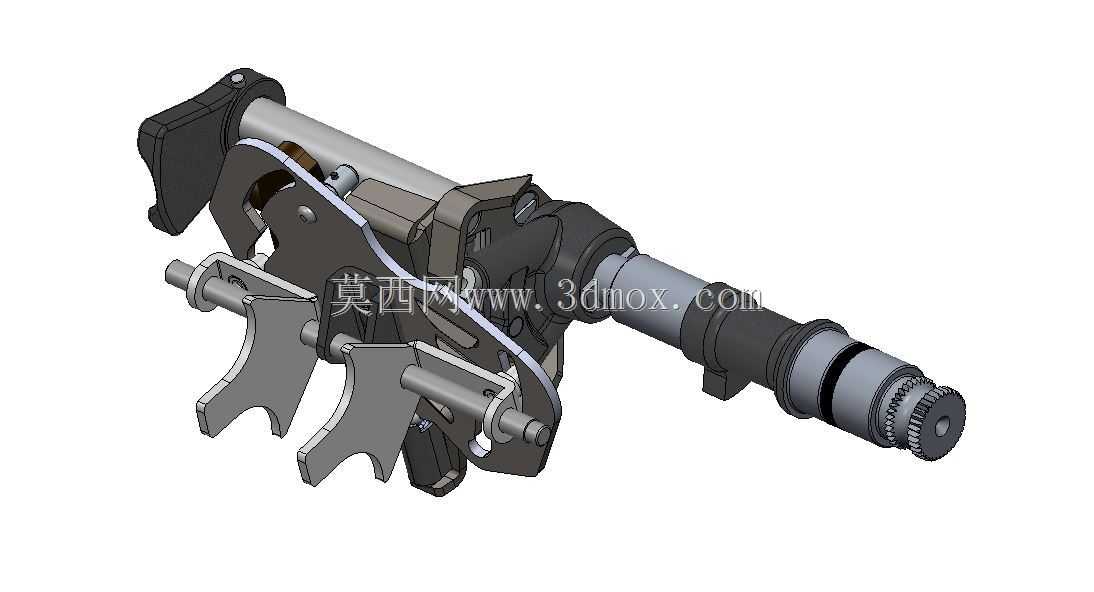

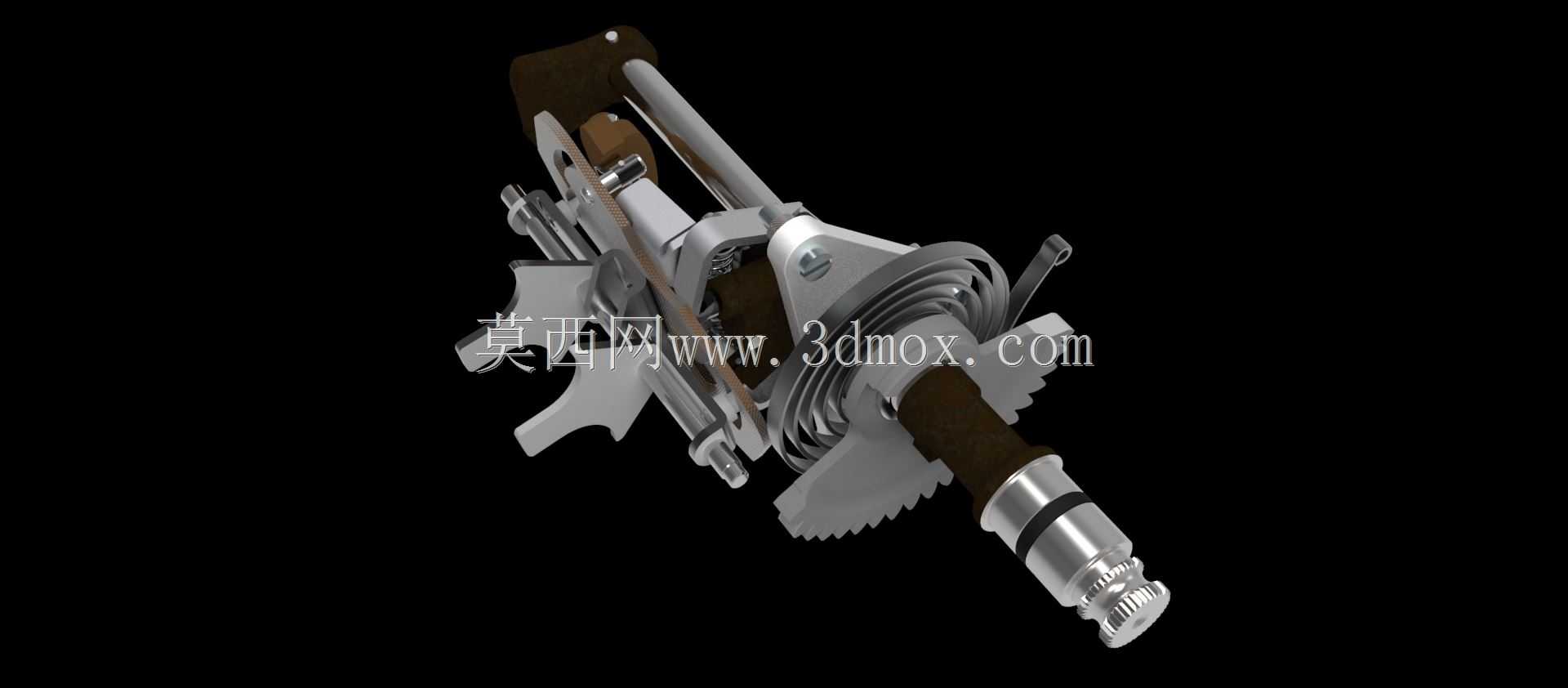

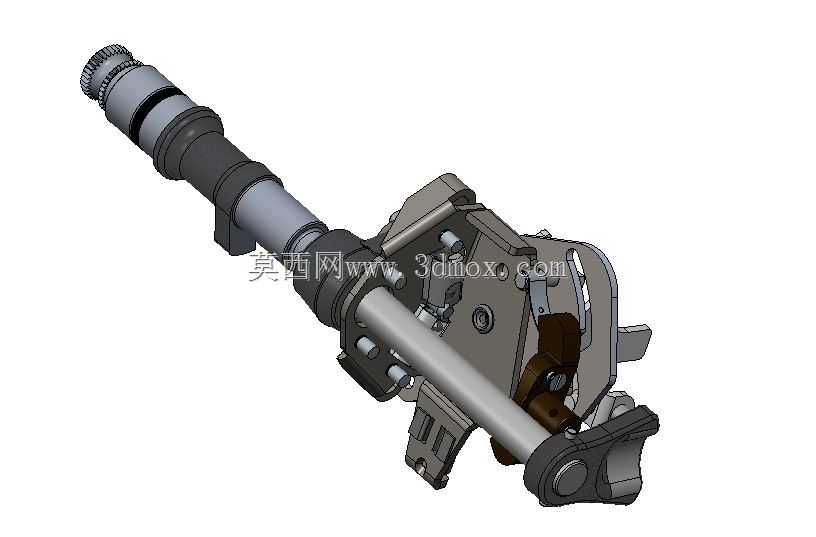

爪哇摩托换挡器与空档灯开关结构

该结构主要应用于小排量摩托车的动力传输操控系统，是衔接驾驶者换挡操作与变速箱挡位切换的核心执行部件，同时集成空档位置信号触发功能，直接决定骑行过程中挡位切换的顺畅度与挡位状态提示的准确性。在实际使用场景中，驾驶者通过脚部操作换挡摇臂带动整套机构动作，机构内部的拨叉会精准推动变速箱内的齿轮组完成啮合位置切换，实现不同传动比的挡位切换，匹配不同行驶速度下的动力输出需求；当机构处于空档位置时，集成的触发结构会接通空档灯的信号回路，在仪表端点亮空档提示灯，提醒驾驶者当前车辆处于无动力连接状态，可安全进行起步、驻车等操作。整套结构在设计时充分考虑摩托车紧凑的安装空间限制，将换挡执行机构、挡位定位结构、空档信号触发组件进行高度集成化布局，所有金属部件均采用高强度合金材质加工，换挡接触部位做耐磨强化处理，既保证频繁换挡操作下的结构耐用性，又尽可能压缩整体体积，避免与发动机周边的缸体、离合组件、启动电机等部件产生安装干涉。从安装边界来看，整套结构通过定位轴套与变速箱侧盖的预设安装位配合固定，输入摇臂的摆动角度严格匹配摩托车换挡踏板的操作行程，输出拨叉的行程距离精准对应变速箱各挡位齿轮的滑移距离，空档触发触点的位置经过反复校准，仅当变速箱齿轮完全处于空档啮合位置时才会接通信号回路，避免出现挡位显示错误、误触亮灯的问题。结构外露的传动齿轮与发动机主轴的动力输出齿轮精准啮合，换挡摇臂的连接端预留标准的踏板安装接口，无需额外改装即可适配对应车型的操控布局，整套机构的运动部件之间预留合理的活动间隙，既不会因间隙过大出现换挡松旷、挡位不准的问题，也不会因间隙过小出现换挡卡滞、操作费力的情况，同时兼顾了操作手感与长期使用的可靠性，能够适应摩托车日常行驶中颠簸、温度变化、油污侵蚀等复杂工况。
