紫色改装款摩托车车架底盘结构设计

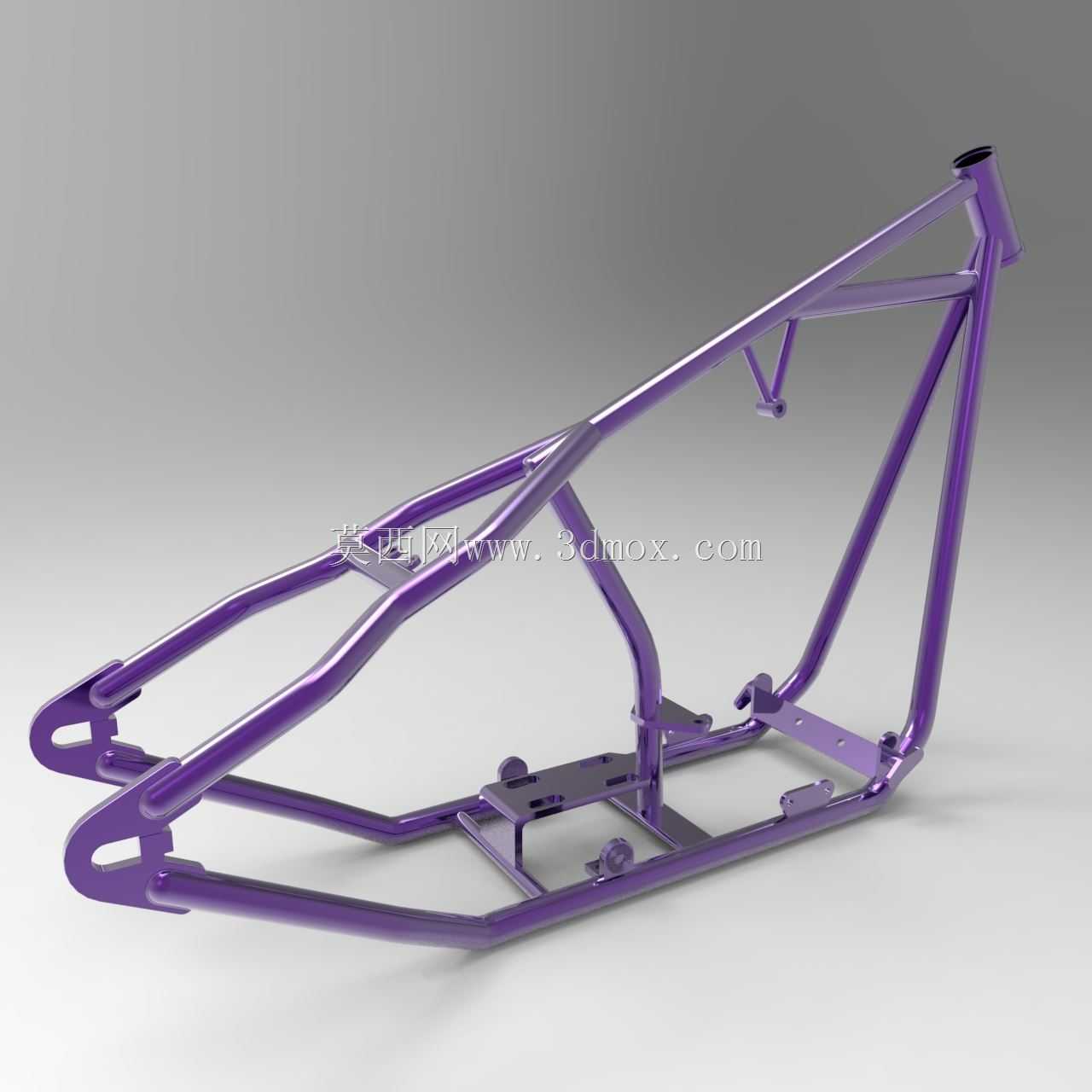

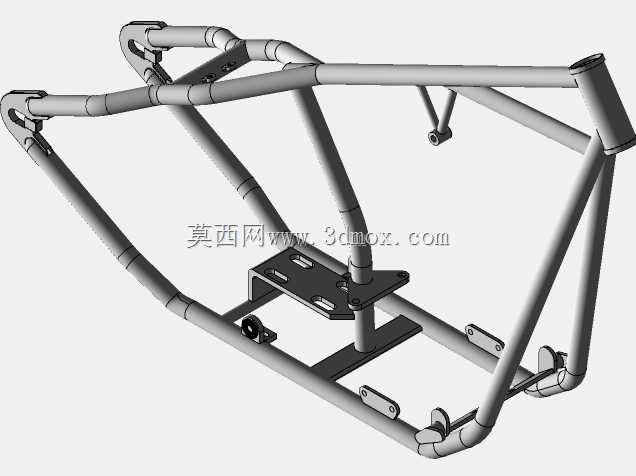

该款摩托车车架底盘主要应用于定制改装巡航类摩托车的整车搭建场景，是整车核心承载基体，承担着连接动力总成、悬挂系统、转向机构、座椅与外观覆盖件的核心作用，直接决定整车的骑行姿态、载荷分布与结构安全性能。从实际用途来看，这款车架采用长轴距低趴的布局设计，适配美式巡航、Chopper风格的定制摩托改装需求，能够为骑行者提供舒展的骑乘姿态，同时预留了充足的动力单元安装空间，可适配不同排量的单缸、V型双缸发动机安装，满足改装玩家对个性化机车的搭建需求。在功能特性上，车架整体采用圆管弯折焊接成型的结构，主受力管材选用大壁厚无缝钢管，通过三角桁架式的管架布局分散行驶过程中产生的冲击载荷，头管部位做了加厚加强处理，能够承受转向过程中的复杂力矩，后段车架预留了后摇臂安装枢轴孔位与减震器安装支座，可适配硬尾或者软尾的后悬挂配置，中段设置了多组安装支架，用于固定发动机、油箱、电瓶与电控组件，所有安装孔位均做了同轴度公差控制，保证后续部件装配的对位精度。设计思路上，这款车架优先考虑改装场景的适配灵活性，整体线条采用流畅的长延伸造型，从转向头管向后自然收窄再延伸至尾部，既保证了结构强度，又兼顾了定制机车的视觉美感，管材弯折处均做了大圆弧过渡处理，避免应力集中导致的车架断裂风险，焊接位置预设了打磨余量，方便后期做表面喷涂或者电镀处理。外形尺寸方面，整车架轴距适配1600-1800mm的轮距配置，转向头管角度设置为32度，符合巡航车的拖曳距需求，安装边界上，发动机安装位的横向间距预留了280mm的调节空间，可适配不同宽度的动力单元，尾部安装座的孔位采用标准化间距设计，可直接适配市面通用的复古摩托座椅与后挡泥板组件，无需二次打孔修改，降低改装的加工难度。车架表面采用紫色烤漆处理，既能够隔绝管材生锈腐蚀，也能直接作为外观裸露部分呈现个性化的视觉效果，适合追求裸架风格的改装方案。
