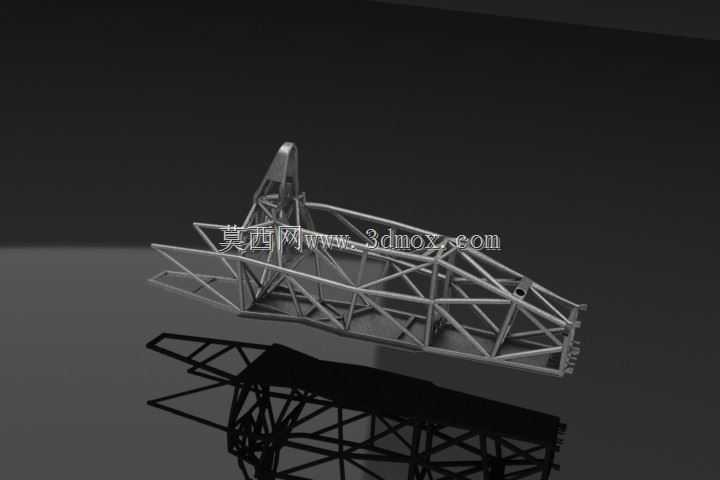

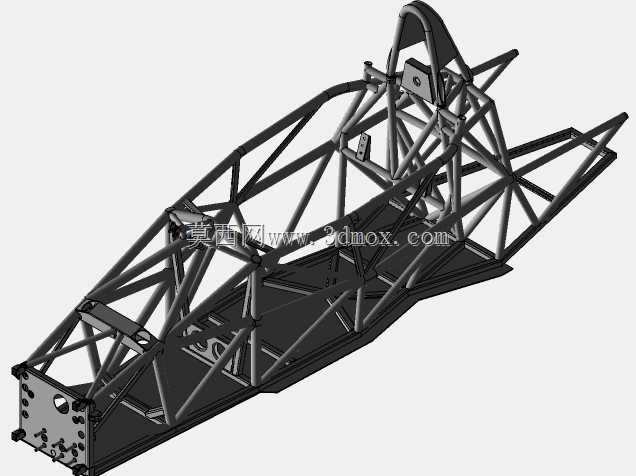

福特方程式赛车钢管桁架底盘结构设计

该底盘结构专为入门级方程式竞速赛事打造，是方程式赛车核心承载基体，承担着连接动力总成、悬架系统、转向机构、制动单元与驾驶舱的核心作用，广泛应用于场地方程式培训赛事、高校方程式赛车研发参考、业余竞速车队改装开发等场景，是赛车整体性能实现的基础载体。在实际赛事应用中，该底盘需要承受车辆加速、制动、过弯时产生的多向交变载荷，同时要在发生碰撞时通过预设的结构变形吸收冲击能量，为驾乘人员提供足够的生存空间，还要为各系统部件提供精准的安装定位基准，保证整车参数匹配的一致性。从功能特性来看，该底盘采用空间钢管桁架结构形式，通过不同管径、壁厚的合金钢管焊接成型，在保证整体结构刚度、抗扭强度的前提下尽可能降低结构自重，实现轻量化与结构强度的最优平衡；桁架结构的杆件均沿载荷传递路径布置，可将车轮受到的路面冲击、动力输出的反扭矩、制动时的纵向载荷均匀分散到整个车架结构，避免局部应力集中导致的结构失效，同时开放式的桁架结构也为后续动力系统、散热系统、线束管路的布置预留了充足的操作空间，方便车队根据赛事规则与调校需求调整部件安装位置。在设计思路上，该结构优先遵循赛事规则对底盘尺寸、安装点位的强制要求，围绕驾驶舱人机工程边界确定核心框架尺寸，以驾驶员坐姿、操控件操作范围为核心划定驾驶舱的空间边界，再依次匹配前悬架安装点、后动力总成安装点、侧防撞结构、前碰撞吸能区的结构布局；杆件连接节点均采用相贯线焊接设计，保证焊缝受力均匀，关键受力部位采用斜向支撑杆件形成三角形稳定结构，最大化提升结构抗扭刚度，同时在悬架安装点位预留了可调节的安装支座，方便调校过程中调整车轮定位参数，适配不同赛道的驾驶需求。从安装边界来看，该底盘整体宽度符合入门级方程式赛事的车宽限制，前后悬长度满足碰撞吸能结构的安装要求，底盘下部预留了离地间隙的设计余量，可适配不同尺寸的赛事 slick 轮胎与悬架行程设置，各系统安装点位的位置度公差严格控制在装配要求范围内，保证动力总成、悬架等部件可实现无干涉装配，底盘上部的驾驶舱区域预留了安全带安装点、座椅安装滑轨、仪表台安装位，可直接适配标准赛车安全部件的安装需求，无需额外进行结构改制。
