汽车车轮配套双叉臂悬挂结构设计

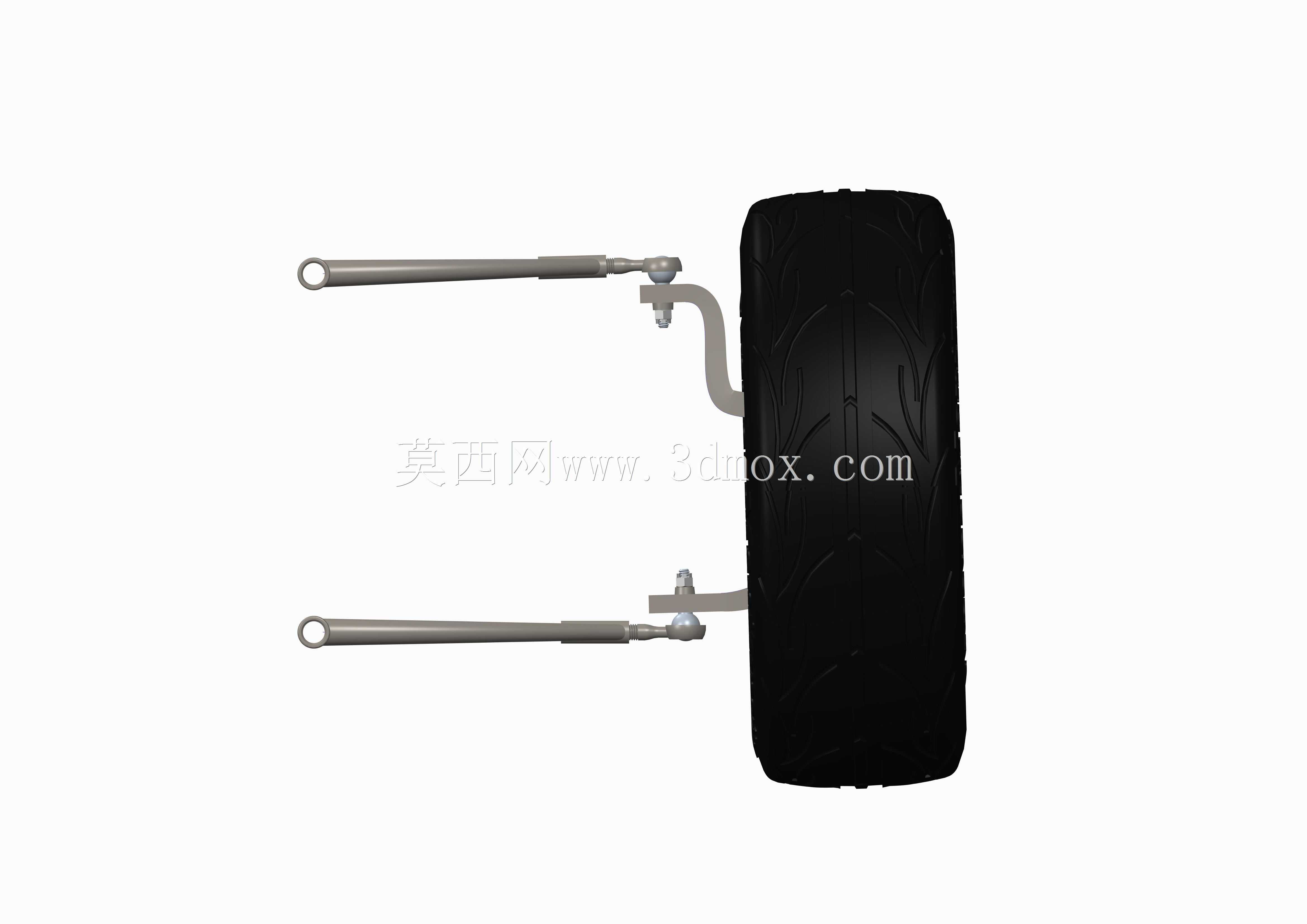

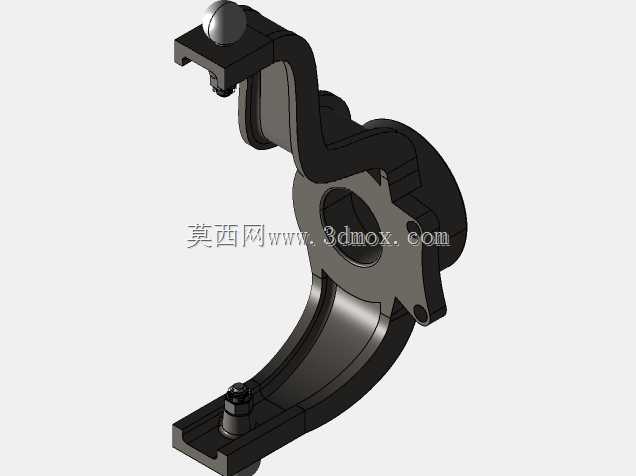

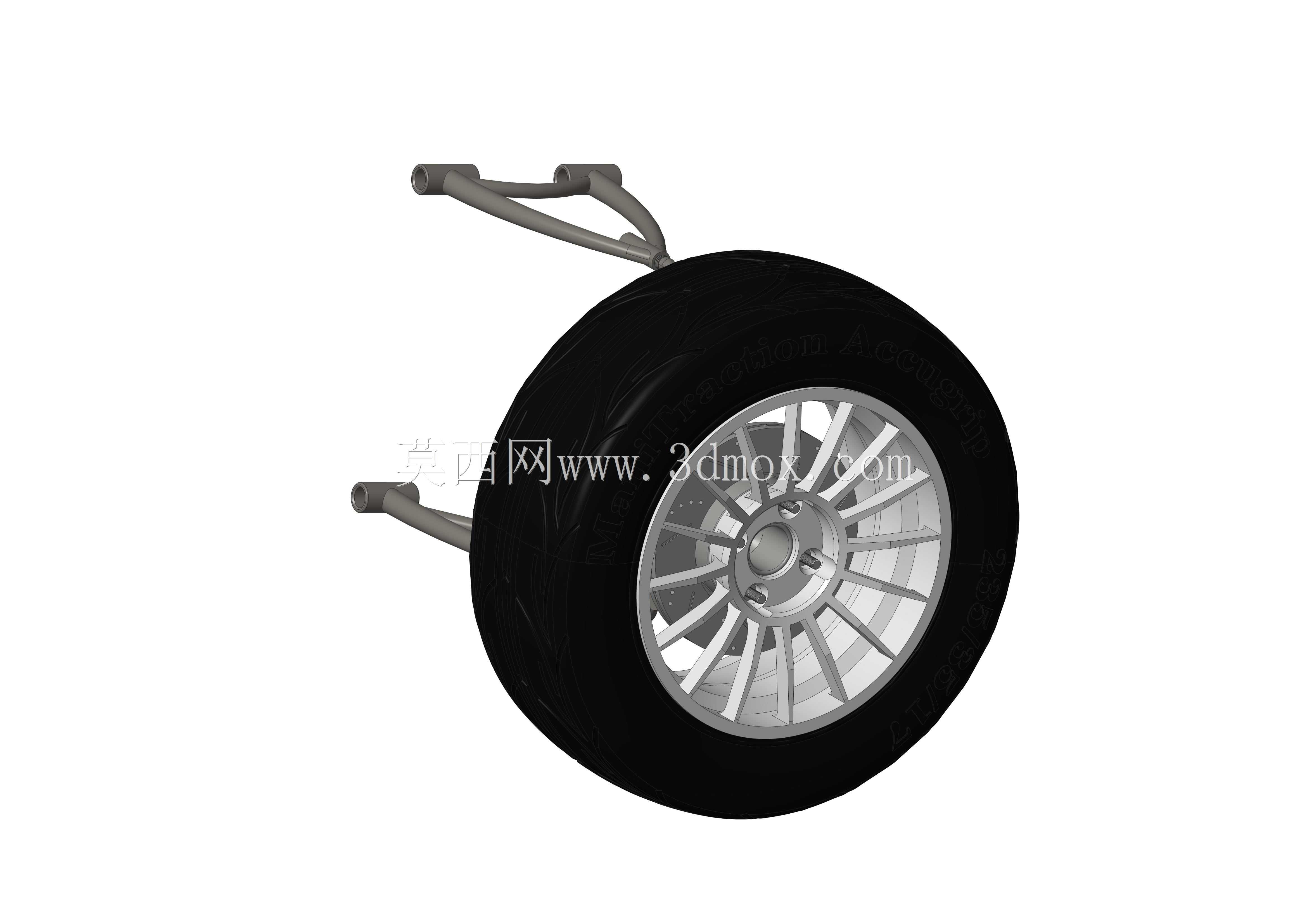

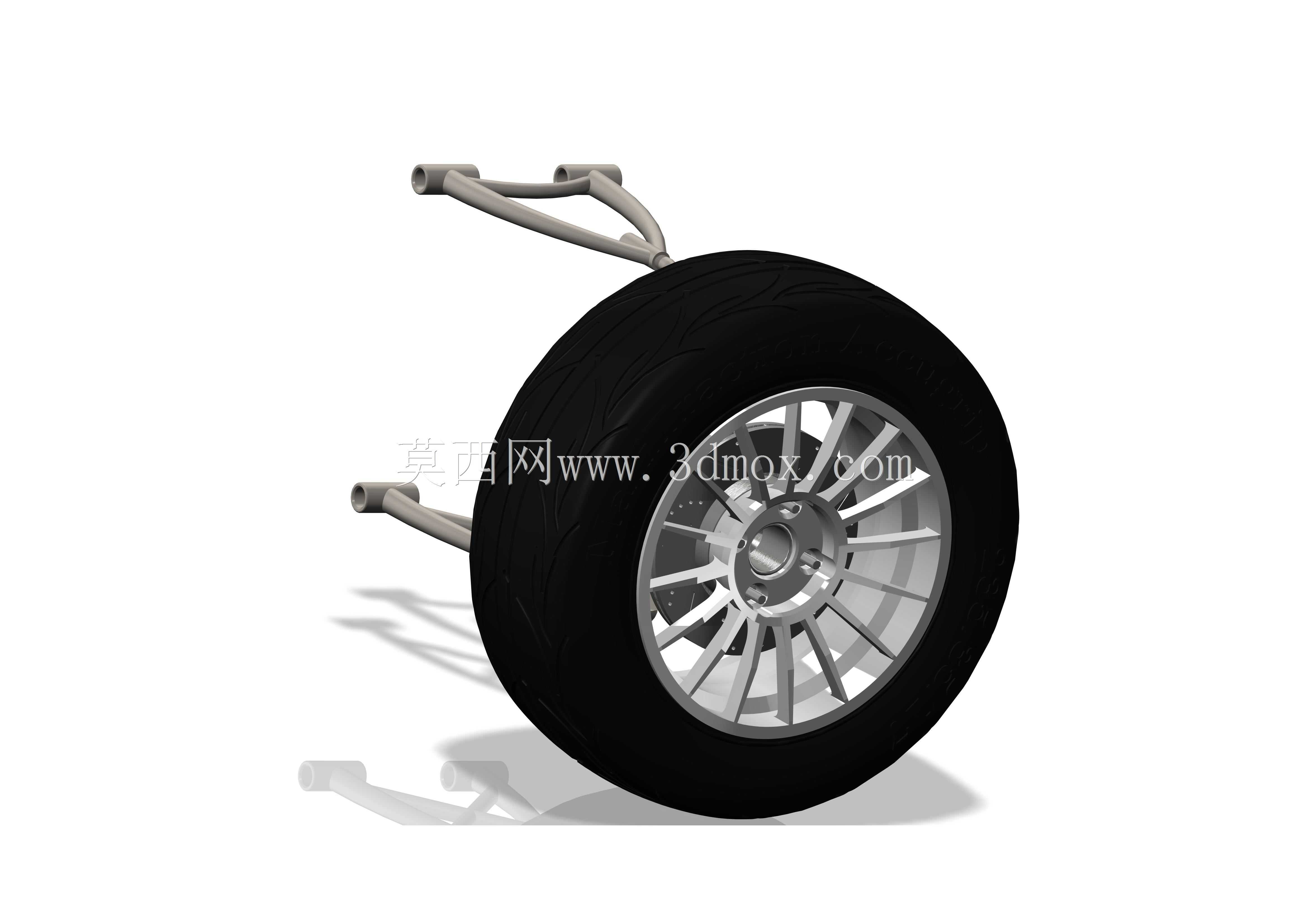

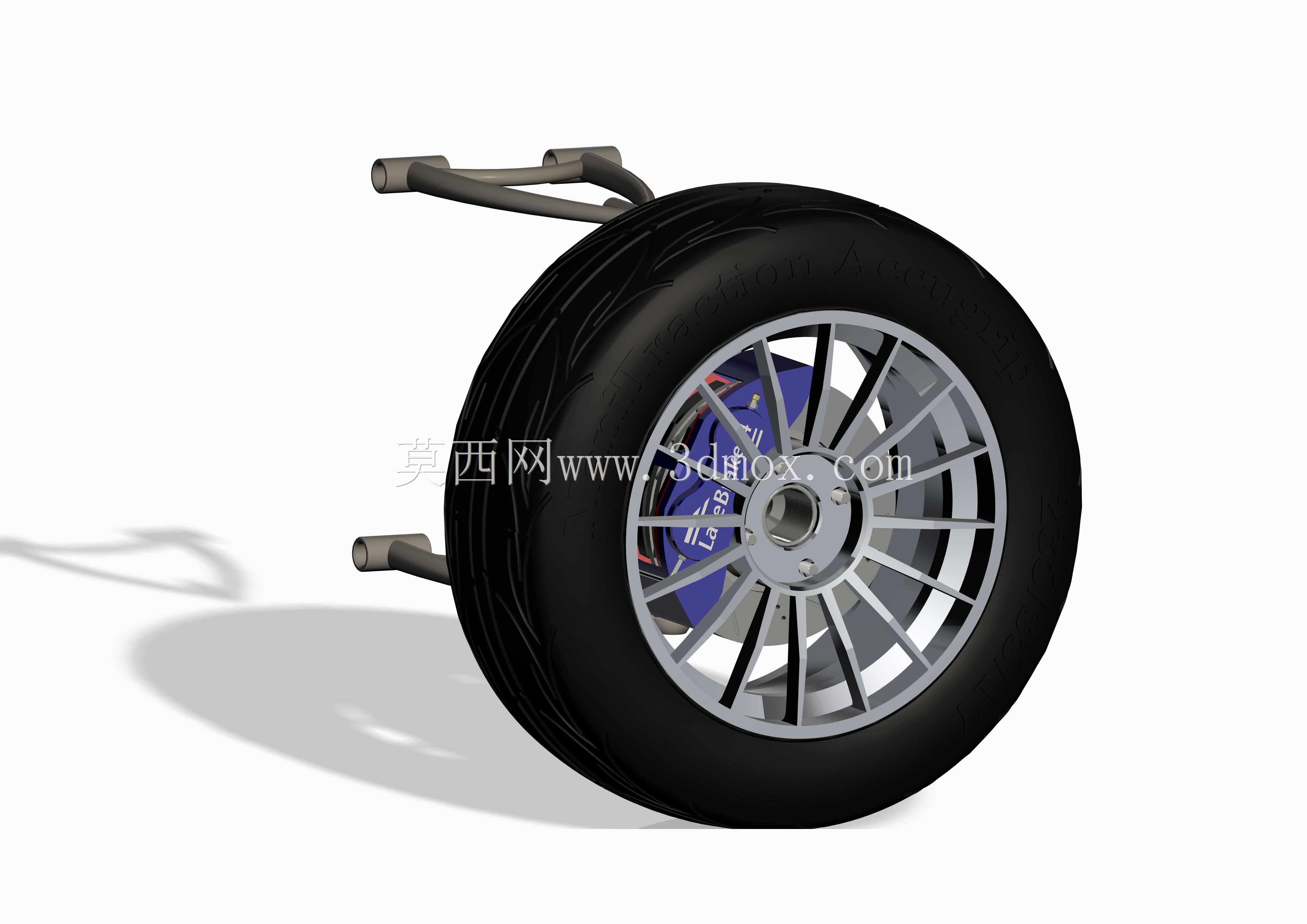

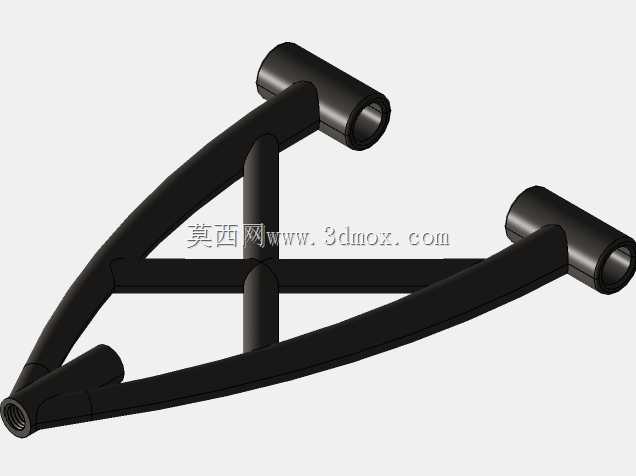

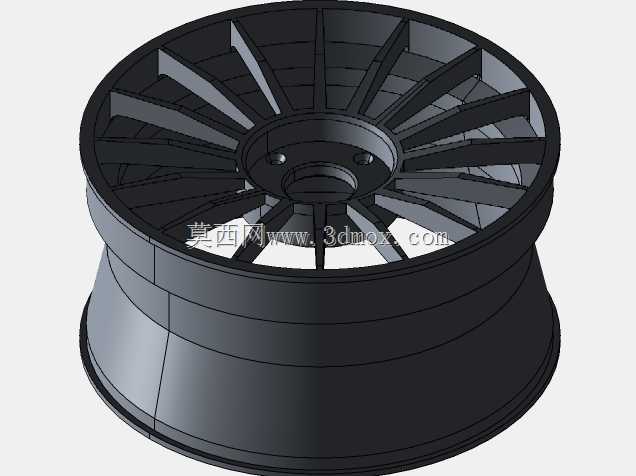

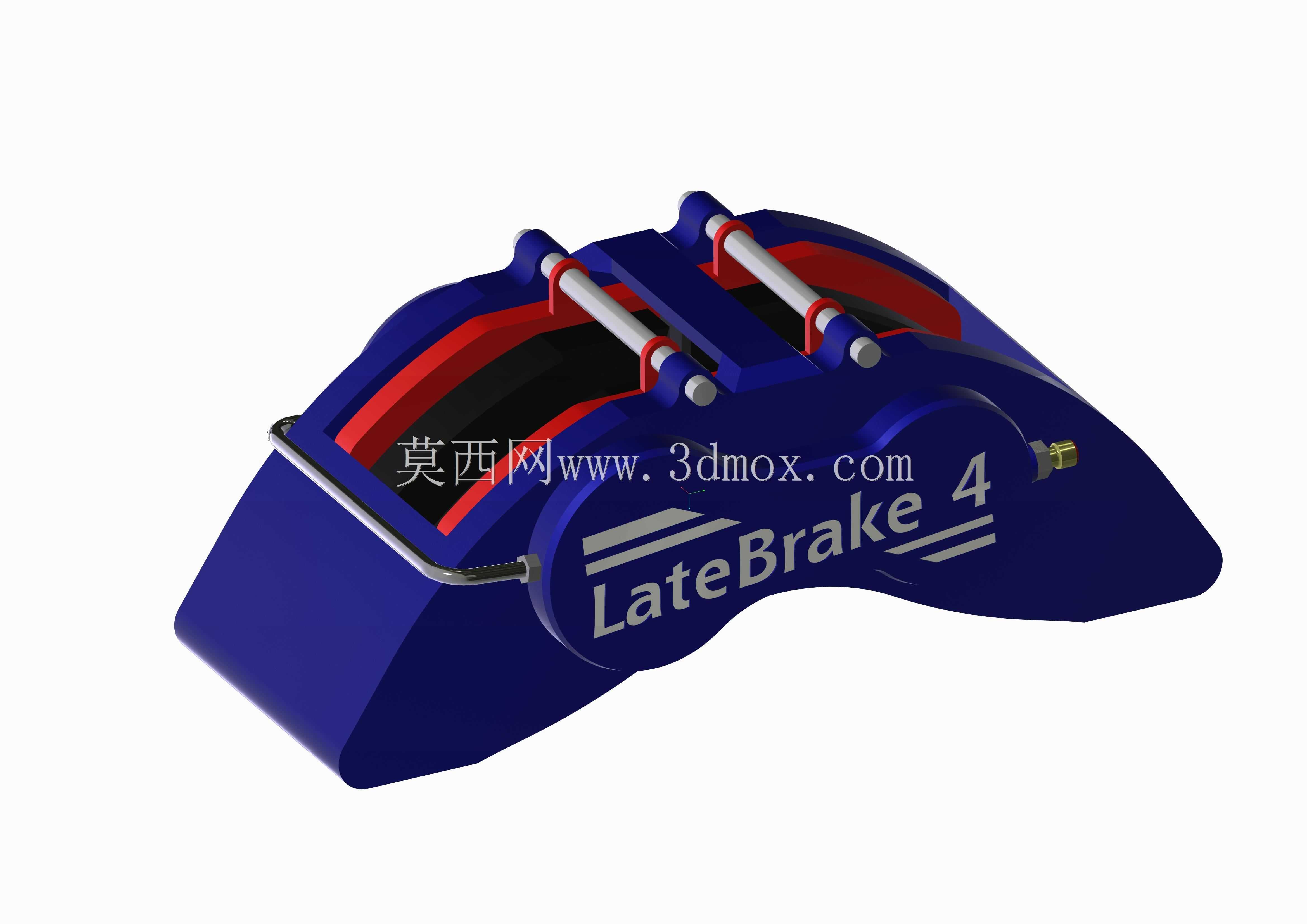

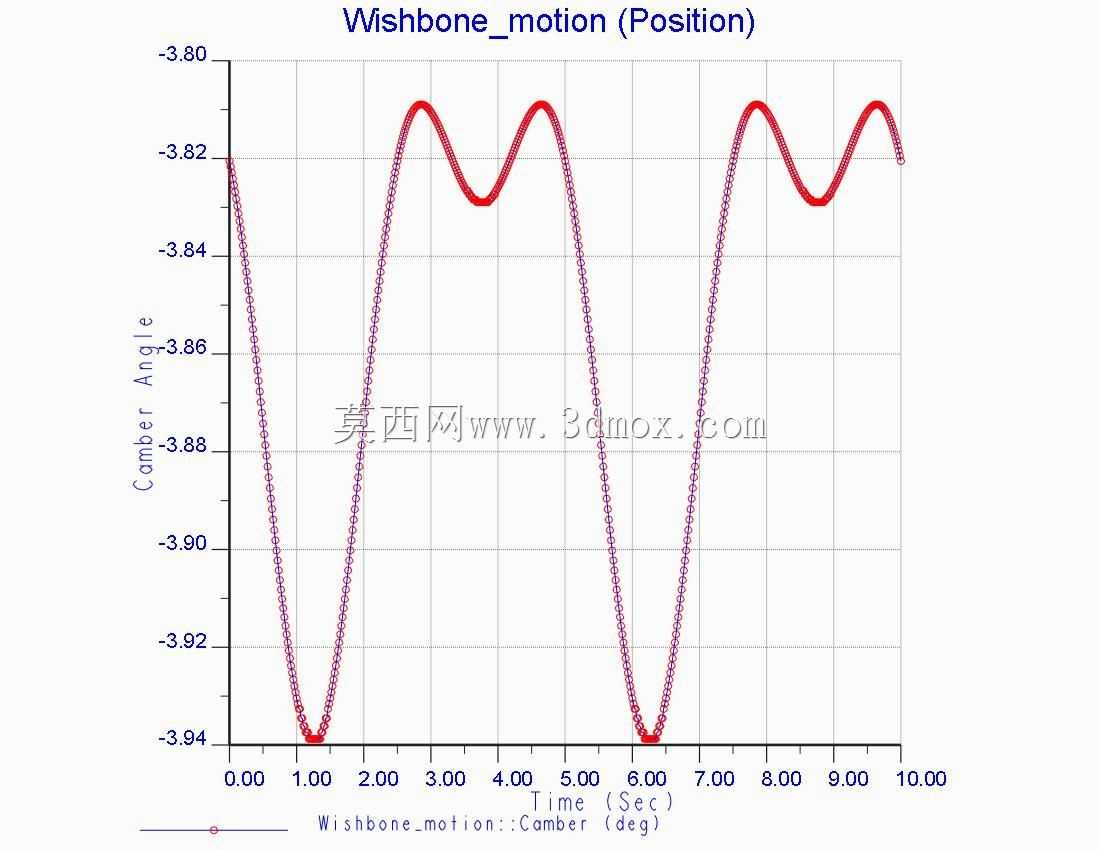

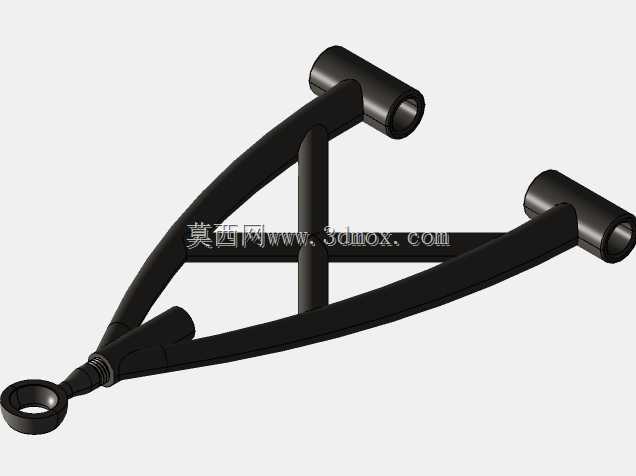

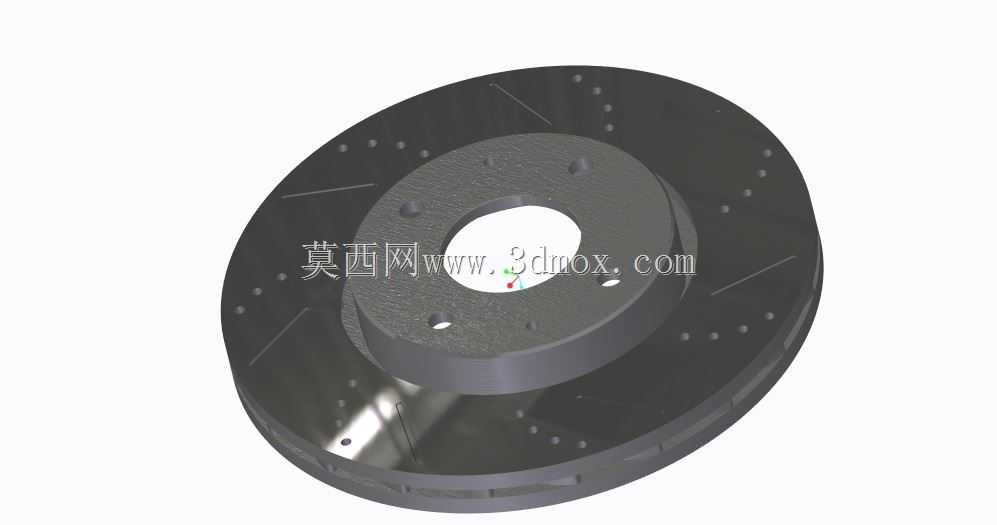

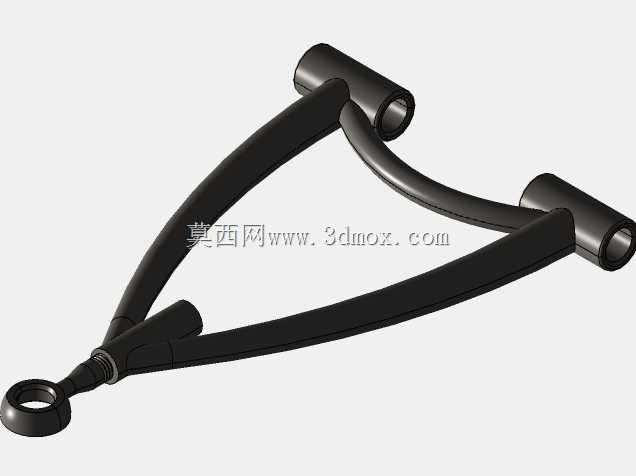

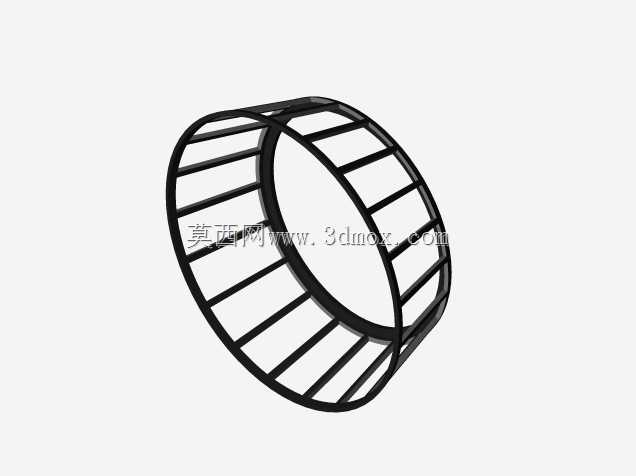

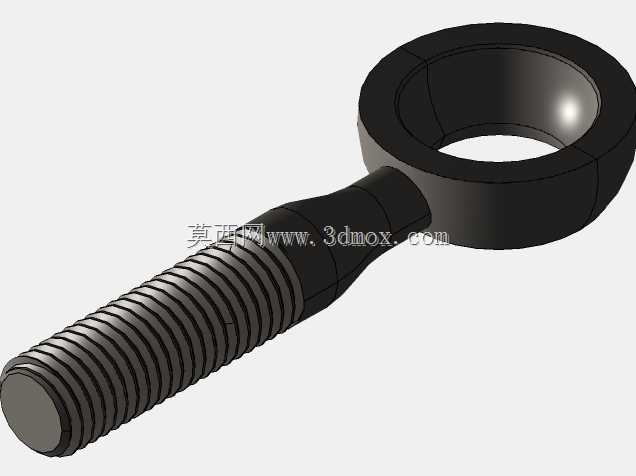

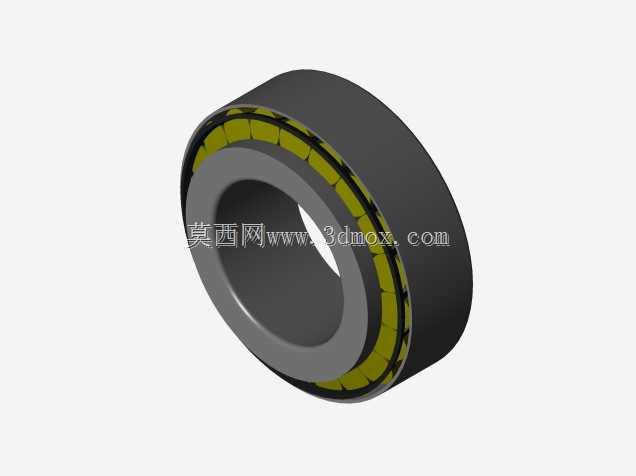

该结构聚焦乘用车底盘行走与悬挂系统的核心功能单元，将车轮总成与双叉臂悬架进行一体化装配设计，可直接应用于乘用车底盘开发阶段的结构验证、运动学仿真以及教学演示场景，覆盖家用轿车、运动型乘用车的前悬挂配套适配需求，能够为底盘调校、悬挂运动干涉检查、制动系统匹配提供直观的三维结构参考。在实际装车场景中，该结构承担着承载车身重量、过滤路面颠簸冲击、传递车轮驱动力与制动力、约束车轮运动轨迹的核心作用，双叉臂结构的上下摆臂设计能够精准控制车轮在上下跳动过程中的定位参数变化，相比麦弗逊悬挂拥有更强的侧向支撑能力，可大幅提升车辆过弯时的轮胎接地面积，兼顾操控稳定性与行驶平顺性。整套结构包含带标准花纹的橡胶轮胎、多辐式铝合金轮毂、通风式制动盘、对置活塞制动卡钳、上下控制摆臂、转向节连接支座等核心部件，各部件之间的连接关系完全还原实车装配逻辑：制动盘与轮毂轴承单元同轴固定随车轮同步转动，制动卡钳固连在转向节上，在制动工况下通过卡钳活塞夹紧制动盘产生制动力矩；上下摆臂的内外端分别通过橡胶衬套与副车架、转向节铰接，预留了减震器安装的对接接口，可适配螺旋弹簧与减震器一体式的滑柱总成安装。设计过程中以常规紧凑型乘用车的车轮参数为基准，轮胎外径适配16寸轮毂的常规家用车规格，轮距方向的安装边界符合A级车的底盘布局要求，双叉臂的摆臂长度、铰接点位置经过运动学校核，能够保证车轮在全行程跳动过程中，外倾角、前束角的变化范围处于合理区间，避免轮胎出现异常偏磨；各部件之间预留了足够的运动间隙，在车轮上下跳动、转向动作的全工况下，不会出现摆臂与轮胎、制动管路与周边结构的运动干涉。结构设计充分考虑了装配工艺性，各连接点的紧固件安装位置预留了足够的操作空间，制动盘、轮毂等易损件的拆卸路径无遮挡，可满足后期维保的操作需求，同时摆臂的结构造型兼顾了轻量化与结构强度，在保证足够抗扭、抗弯刚度的前提下，通过合理的结构减重设计降低簧下质量，提升悬挂的响应速度。
