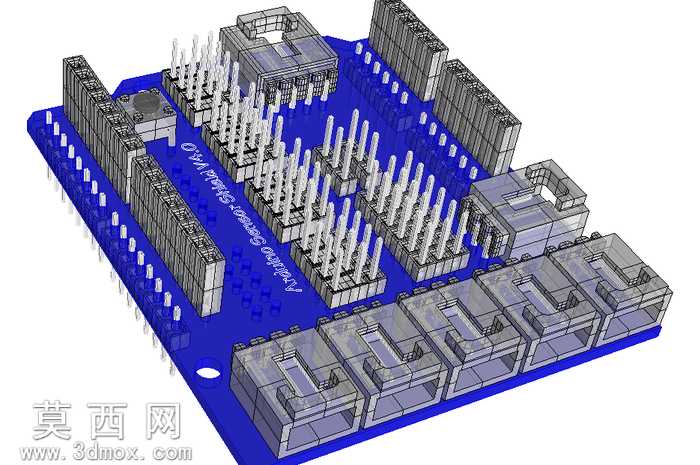

本作品为适配Arduino开发板的传感器屏蔽扩展板三维模型,建模过程严格遵循电子硬件设计规范,首先基于PCB板卡的标准尺寸完成基板建模,还原蓝色阻焊层的基板材质表现,精准定位板上所有安装孔、定位槽的位置与尺寸,确保与Arduino主控板的叠装匹配度。建模时逐一还原板载的所有接口结构:包括多组直插排针排母的针脚间距、塑壳高度与针脚伸出长度,还原RJ45类网口接口的卡扣结构、内部针脚排布与金属屏蔽壳的细节,同时还原板载复位按键、状态指示灯的封装结构,以及板上丝印标识的凹凸质感表现。材质渲染阶段,针对不同部件匹配对应材质属性:PCB基板设置为哑光蓝色阻焊材质,排针排母的金属针脚设置为亮面锡金属材质,接口塑壳设置为深灰色哑光工程塑料材质,网口屏蔽壳设置为半哑光镀锌金属材质,通过材质区分清晰呈现各部件的功能属性。结构设计上重点考量叠装兼容性,所有排针的高度统一设置,确保屏蔽板叠装在Arduino主控板上时不会出现针脚偏移、高度干涉的问题,侧边接口的位置预留足够的插拔空间,避免外接连接器时与板上其他元件产生碰撞。设计思路围绕传感器扩展的实用需求展开,将常用的数字IO、模拟IO接口通过排针全部引出,同时集成多组通用有线接口,方便用户直接连接对应传感器无需额外飞线焊接,板上元件布局遵循信号流向规则,接口分区排布清晰,既保证三维模型的结构还原度,也能为实际硬件制作、结构验证提供精准的三维参考,可用于扩展板的结构校验、3D打印外壳适配、教学演示等场景。
