本田思域四缸发动机曲轴结构设计

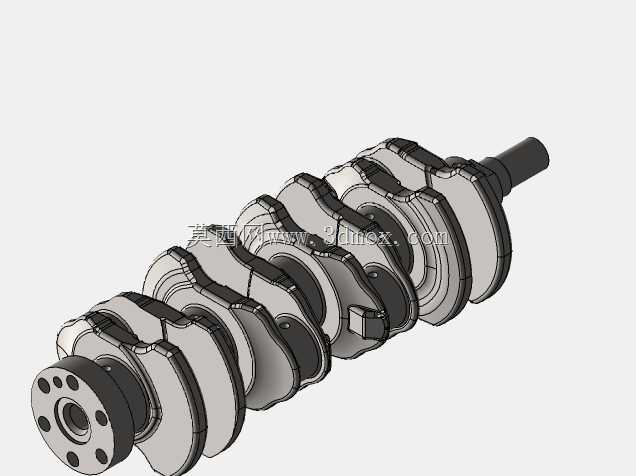

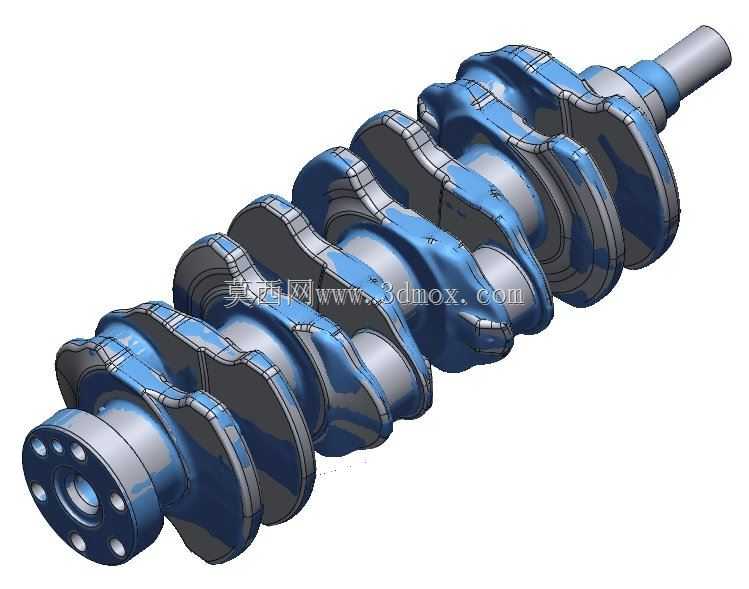

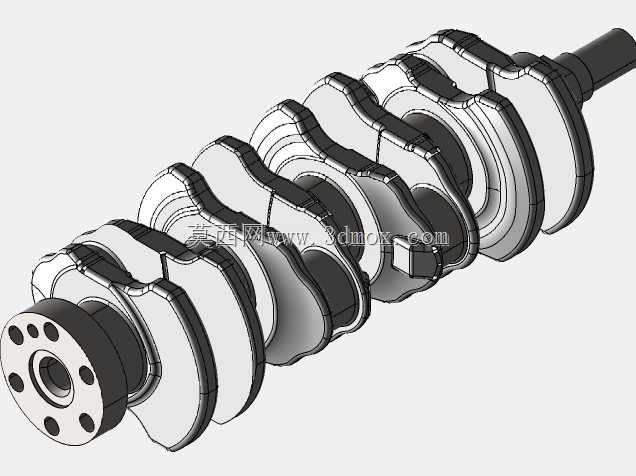

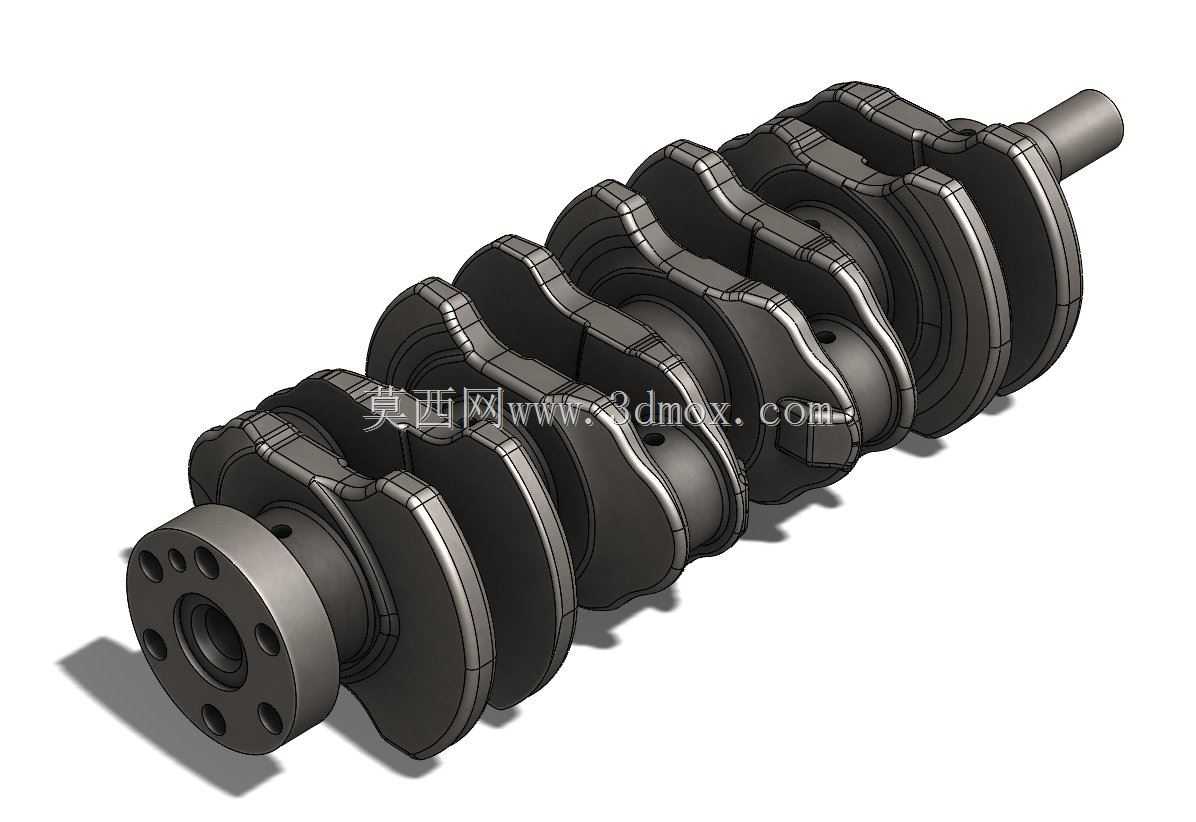

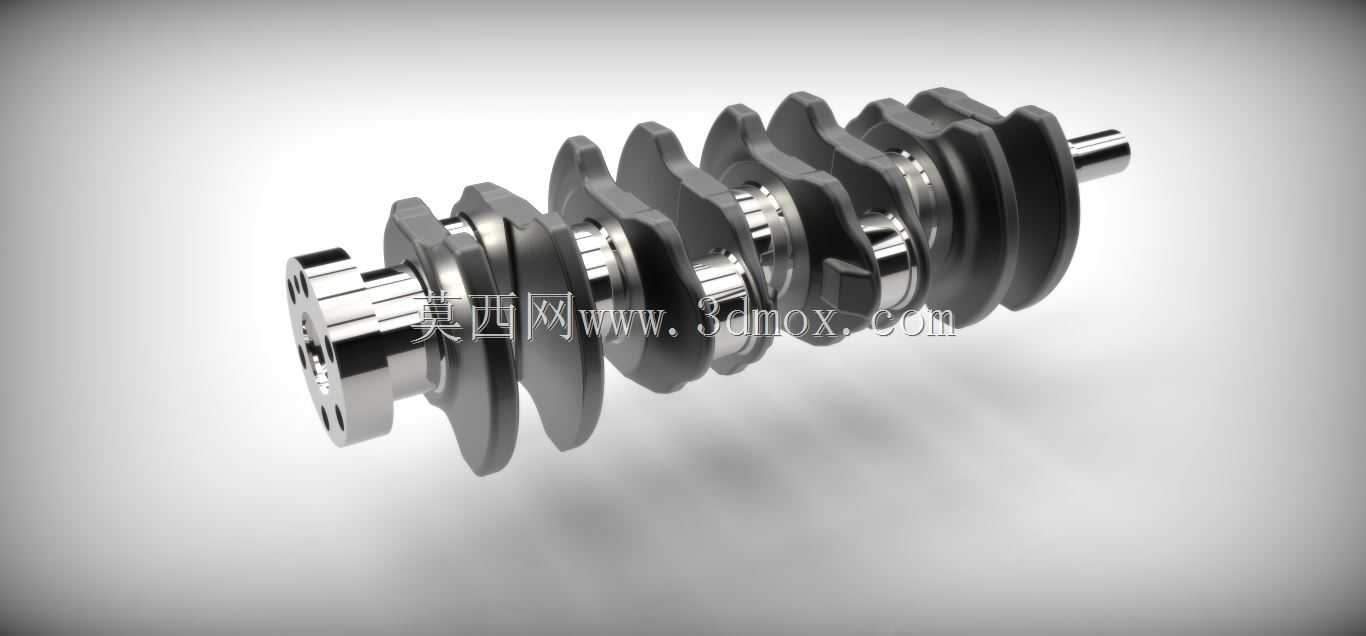

该曲轴作为直列四缸汽油发动机的核心回转部件，主要应用于紧凑型家用轿车的动力总成系统中，是发动机实现热能向机械能转换的关键传动构件，直接承载活塞连杆组传递的交变冲击载荷，将活塞的往复直线运动转化为旋转扭矩输出，为整车行驶、附件驱动提供持续动力来源。在实际整车运行场景中，曲轴需要长期承受高转速下的周期性燃气爆发力、往复惯性力与旋转离心力的复合作用，其结构设计合理性直接决定发动机的运转平顺性、NVH表现与整机使用寿命。从功能特性来看，该曲轴采用全支撑结构设计，五道主轴颈分别对应缸体主轴承座安装位，四个连杆轴颈按照180度相位角对称布置，匹配直列四缸发动机的点火做功顺序，可有效平衡二阶往复惯性力，降低发动机运转过程中的振动幅度。曲轴前端预留正时系统、水泵、发电机等附件的驱动安装位，输出端设计带螺栓孔的法兰结构，用于匹配飞轮与离合器总成，实现动力向传动系统的稳定传递。设计过程中，工程师重点针对曲柄臂的过渡圆角做了优化处理，采用大圆弧平滑过渡结构降低应力集中系数，避免交变载荷下的疲劳断裂风险；主轴颈与连杆轴颈均设计有贯通的油道孔，可将缸体主油道输送的压力机油引导至各摩擦副表面，形成稳定的润滑油膜，降低高速运转下的磨损量。从安装边界来看，各主轴颈的同轴度、连杆轴颈相对于主轴颈的平行度均按照乘用车发动机高精度公差要求设计，安装时需匹配对应尺寸的轴瓦，轴向定位依靠中间主轴颈两侧的止推片实现，严格控制曲轴的轴向窜动量在合理区间，确保高速运转时的稳定性。曲柄臂的配重结构经过精确的动平衡校准，可抵消连杆轴颈与曲柄销旋转产生的离心力，让发动机在常用转速区间内保持平稳运转，减少对缸体、悬置系统的冲击载荷。
