本田思域发动机凸轮轴正时链轮结构

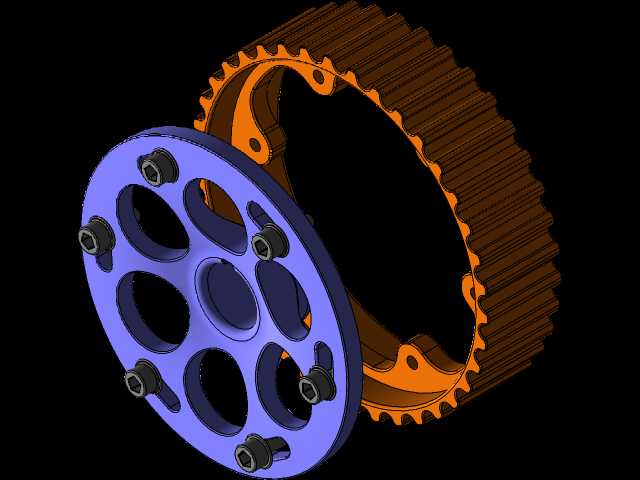

　　这款链轮属于乘用车发动机配气正时系统的核心传动部件，主要应用在小排量自然吸气汽油机的凸轮轴驱动端，承担曲轴与凸轮轴之间的动力传递、保证进排气门开闭时机与活塞运动行程精准匹配的作用，一旦链轮齿形磨损或安装定位出现偏差，会直接导致配气相位失准，出现动力下降、怠速抖动、排放超标甚至气门撞击活塞的严重故障。从结构设计来看，这款链轮采用分体组合式结构，外圈为带渐开线齿形的粉末冶金烧结齿圈，齿部经过高频淬火处理，表面硬度达到HRC45-52，能够承受正时链条长期啮合的冲击磨损，齿形参数匹配常见的正时链条节距，啮合间隙控制在0.05-0.12mm之间，既保证传动过程无明显异响，又避免间隙过大导致的正时跳齿风险。

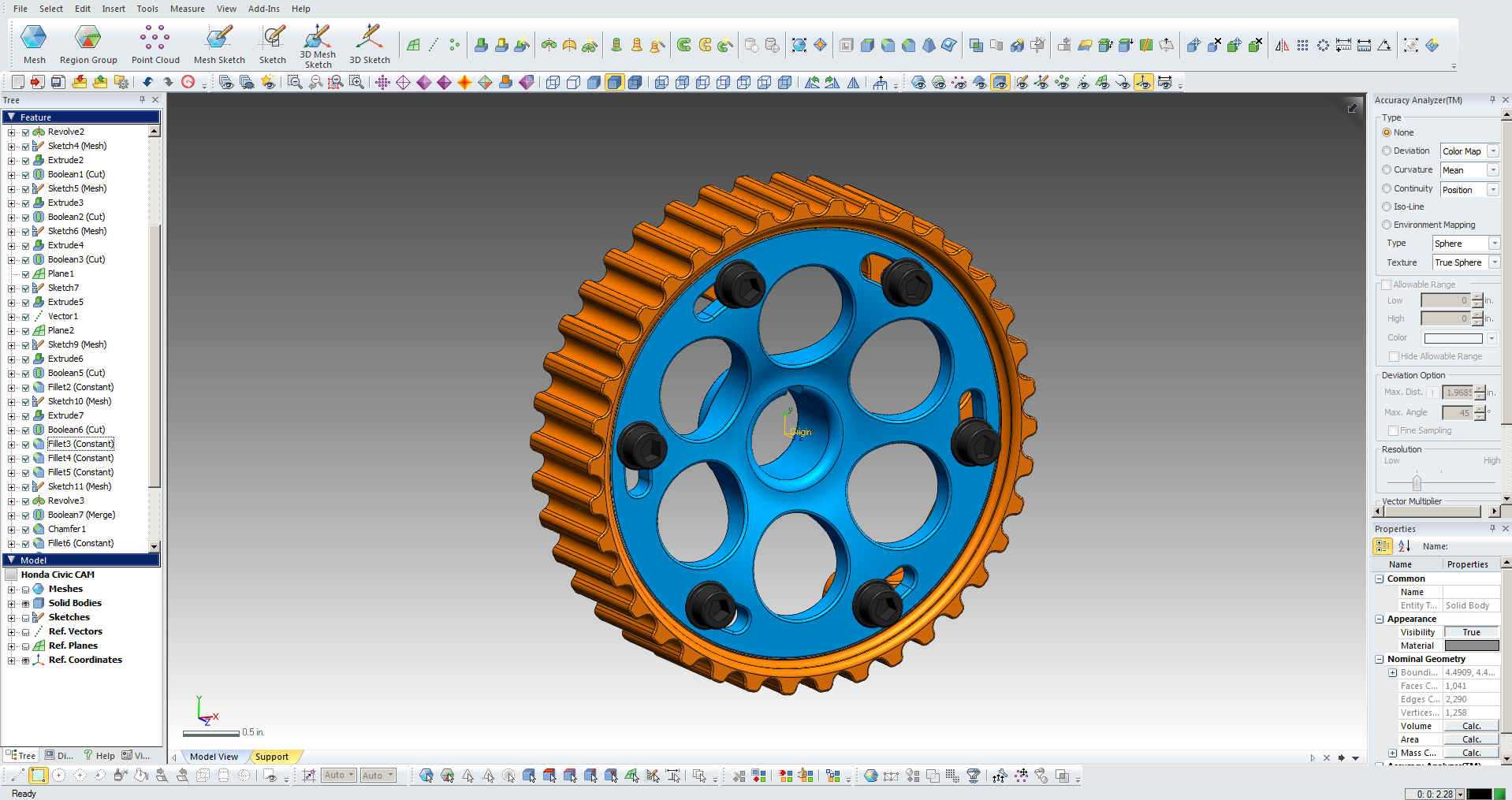

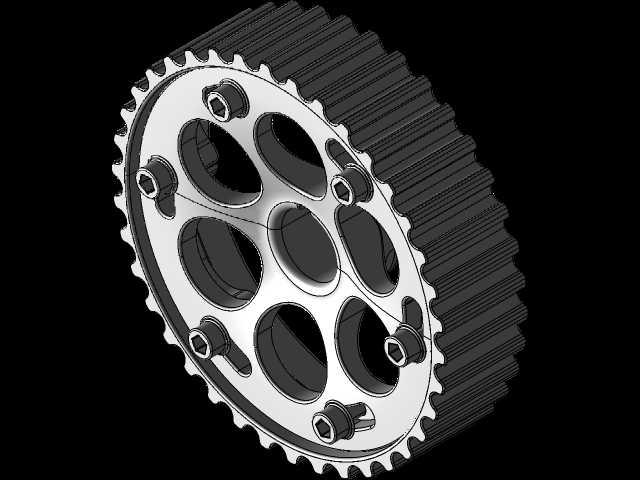

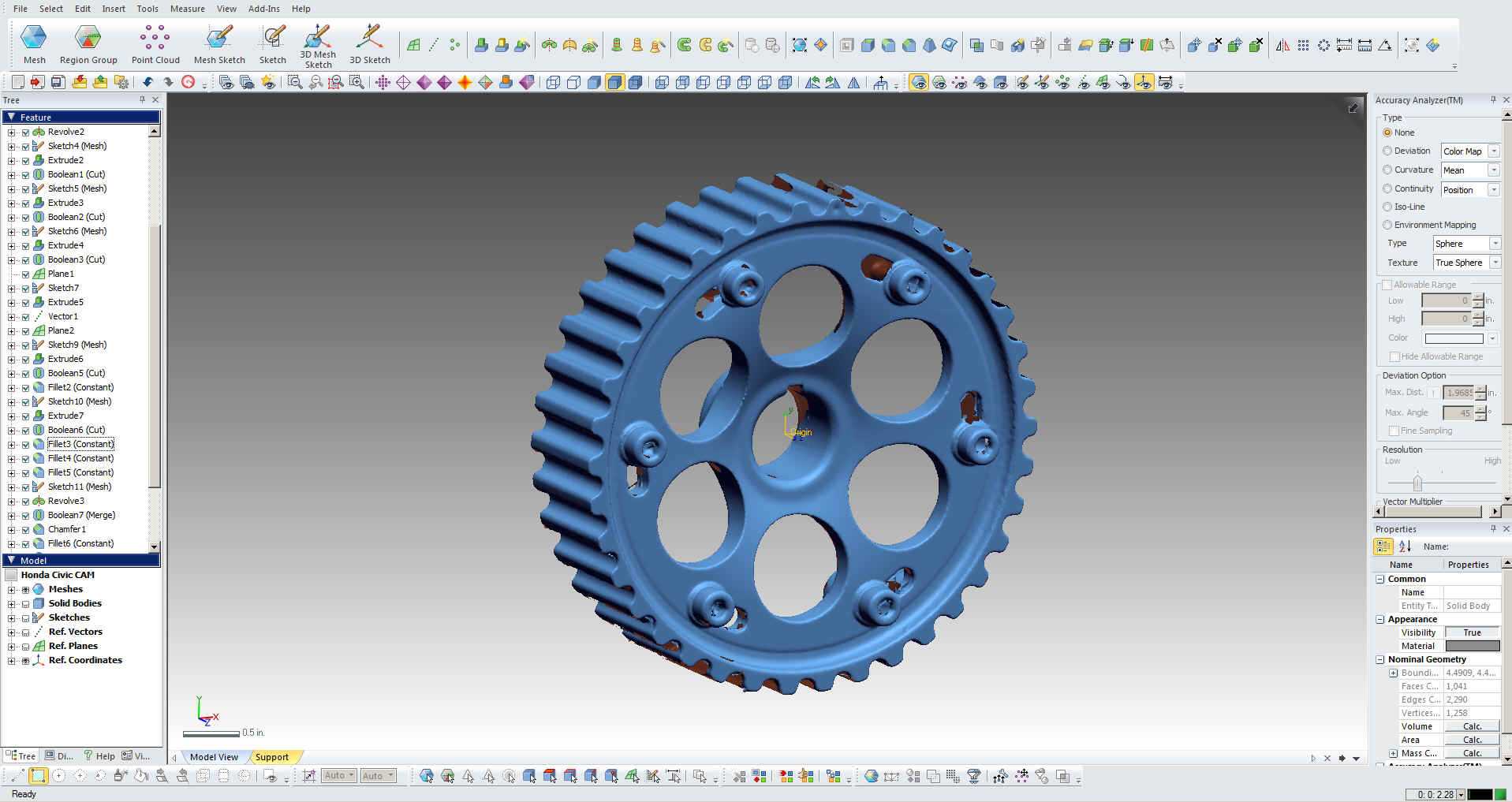

　　内圈采用轻量化铝合金材质的辐板式结构，均匀分布六个圆形镂空孔，在保证整体结构刚度的前提下，尽可能降低旋转件的转动惯量，减少发动机加速过程中配气机构的动力损耗，镂空孔的位置经过动平衡校核，整体动平衡精度控制在G2.5级以内，避免高转速下出现共振异响。链轮与凸轮轴的安装端采用定位销加螺栓紧固的连接方式，端面分布六个螺栓安装孔，配合中心的定位止口，能够保证链轮与凸轮轴的同轴度控制在0.02mm以内，安装时需要对准端面的正时标记，确保配气相位的初始位置准确。在逆向建模过程中，首先通过三维扫描获取链轮整体的点云数据，对齿形区域进行重点加密扫描，保证齿廓的点云间距小于0.02mm，之后对扫描数据进行降噪、封装处理，提取齿形的渐开线参数，

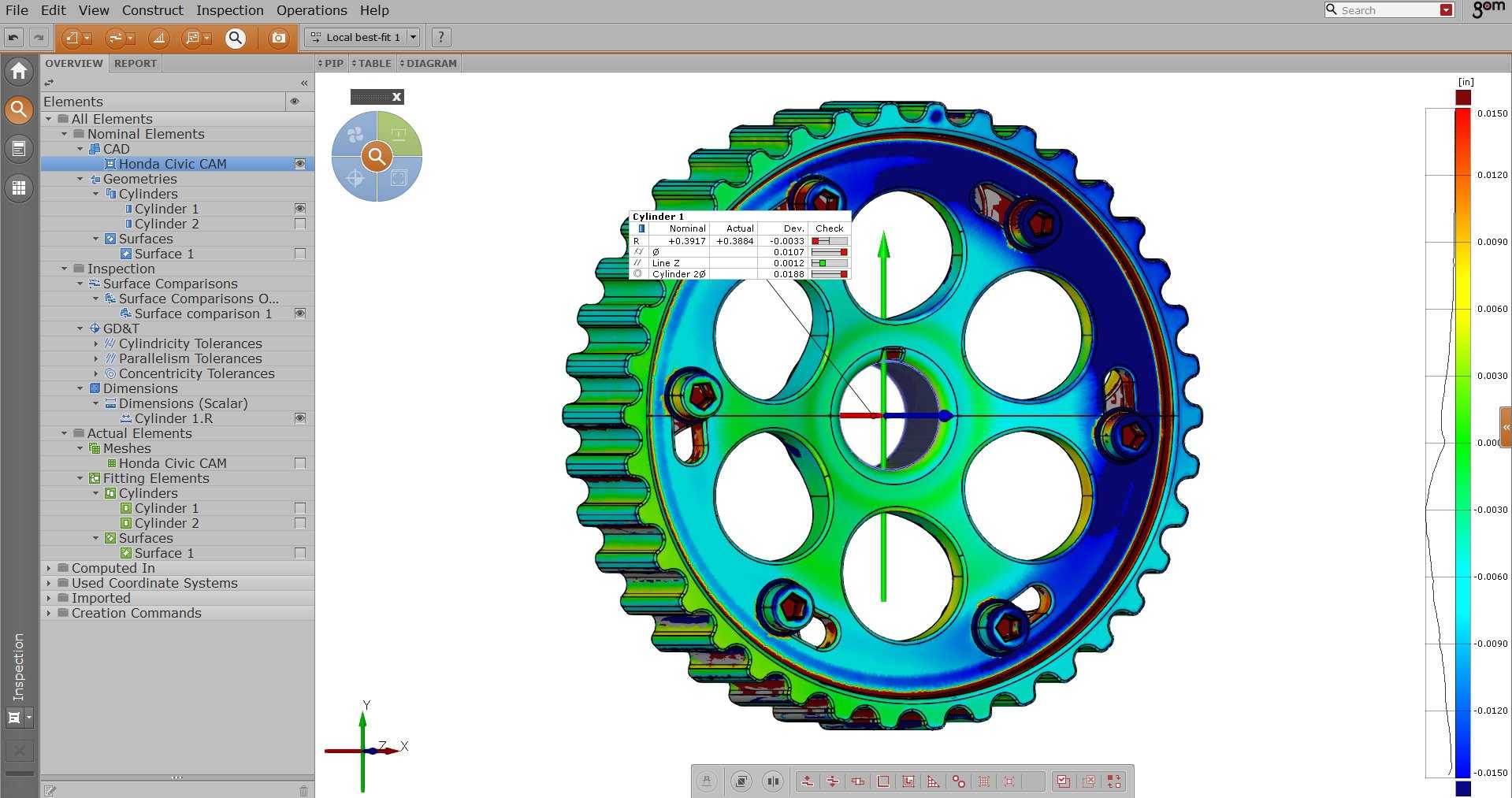

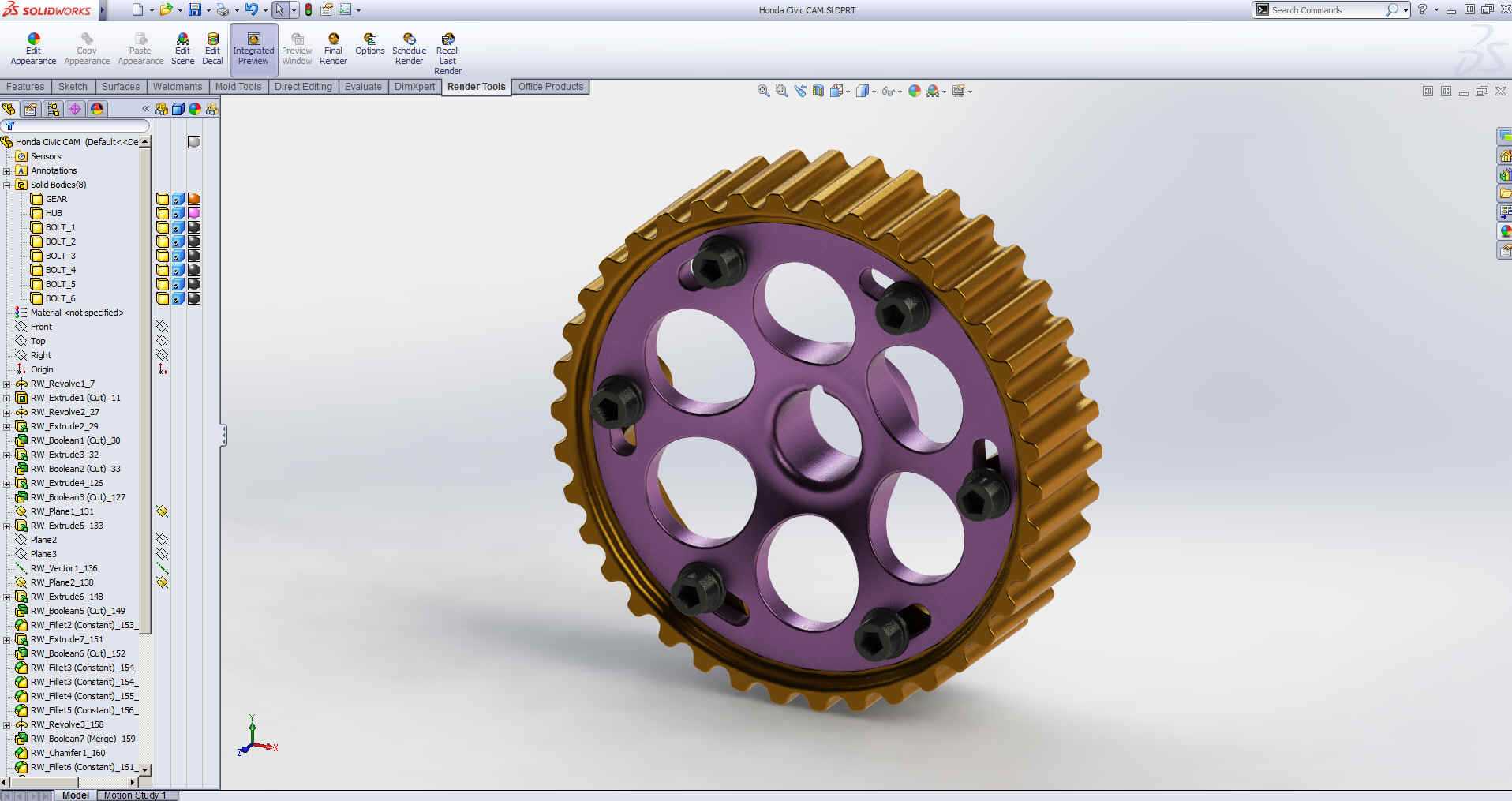

　　与原厂设计的齿形公差进行比对修正，再对内圈的安装孔位、止口尺寸进行精确拟合，保证所有安装尺寸的公差控制在±0.01mm范围内，建模完成后进行装配干涉检查，确认链轮与周边的正时链条张紧器、导轨、缸盖罩壳之间的安全间隙大于3mm，避免发动机运行过程中出现运动干涉。这款链轮的实际工作环境处于发动机前端的正时腔体内，长期接触机油油雾，工作温度范围在-30℃到120℃之间，因此选材上除了考虑耐磨性能，还兼顾了材料的热膨胀系数匹配，外圈齿圈与内圈铝基体的热膨胀率差值控制在合理范围，避免冷热交变工况下出现连接松动。在结构强度校核方面，通过有限元分析模拟发动机最高转速6500rpm下的链轮受力情况，最大应力出现在齿根位置，数值远低于材料的屈服强度，

　　六个连接螺栓的预紧力按照工艺要求施加后，结合面的压应力分布均匀，不会出现局部应力集中导致的压溃变形。对于售后维修场景来说，这款链轮的尺寸参数完全匹配原厂装机件的安装边界，外径、厚度、安装孔分布圆直径、中心止口尺寸都与原厂件保持一致，维修替换时无需对周边部件进行改装，直接按照原厂维修工艺的扭矩要求紧固螺栓、对准正时标记即可完成装配，能够满足维修替换件的尺寸互换性要求。在建模细节处理上，齿面的微观粗糙度按照实际加工要求设置为Ra1.6，安装螺栓孔的端面粗糙度设置为Ra3.2，保证螺栓紧固时的摩擦力符合设计要求，所有棱角位置都做了0.2-0.5mm的倒角处理，去除加工毛刺，避免装配过程中割伤正时链条或安装人员的手部。
