哈雷摩托Dyna离合器操纵杆总成结构

　　做机车改装和逆向结构设计快十二年，经手的美式巡航车操纵部件不下百套，这次拆解重构的哈雷Dyna系列离合器杆总成，是少有的在人机工程和安装兼容性上做到平衡的成熟结构。很多刚接触机车改装的工程师容易把离合杆当成简单的压杆零件，实际装车后才会发现，握距不匹配、安装位干涉、拉线行程不对这些问题，全是前期没摸透实际安装边界和功能逻辑踩的坑。

　　先从实际装车场景说，这套离合杆是直接替换哈雷Dyna系列车把左侧的操纵基座总成的，日常骑行时骑士左手握持的部分就是杆体的长柄段，捏动时杆体绕基座上的销轴转动，拉动离合拉线实现发动机与传动系统的动力切断与接合，不管是起步换挡、低速挪车还是坡道驻车，这个部件的操作顺滑度直接决定骑行的操控质感，要是杠杆比设计不对，要么捏起来沉得手酸，要么离合分离不彻底打齿轮，半联动点的位置也会飘忽不定。

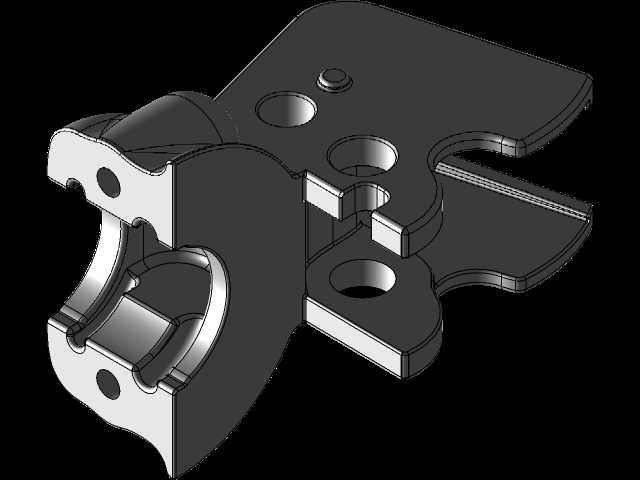

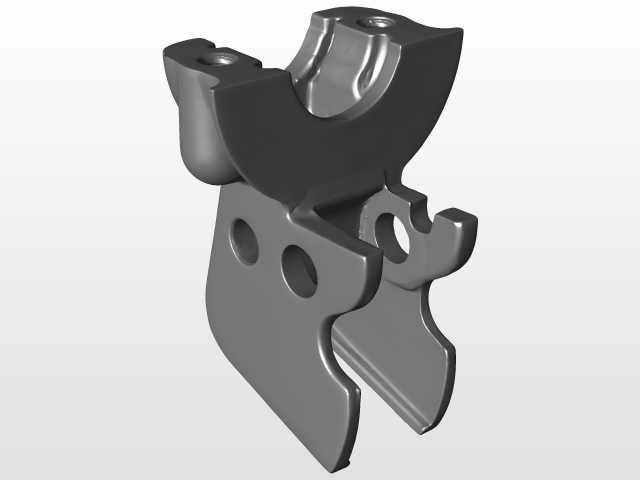

　　从结构设计逻辑来看，这套总成的基座部分是直接卡装在标准1英寸直径的车把上的，安装位的两个半圆卡箍同轴度公差控制在0.05mm以内，锁紧后不会出现车把转动时操纵座跟着打滑的问题，基座上预留的拉线穿装孔位和原车拉线的走向完全匹配，不需要额外打磨或者调整拉线固定点，替换安装时不用改动原车任何走线结构。杆体和基座连接的销轴孔位做了衬套嵌装设计，长期反复捏动不会出现孔位磨旷的问题，销轴的锁紧卡簧槽开在基座外侧，日常维护拆换杆体的时候不用拆整个车把上的操纵座，用尖嘴钳就能取下卡簧完成更换。

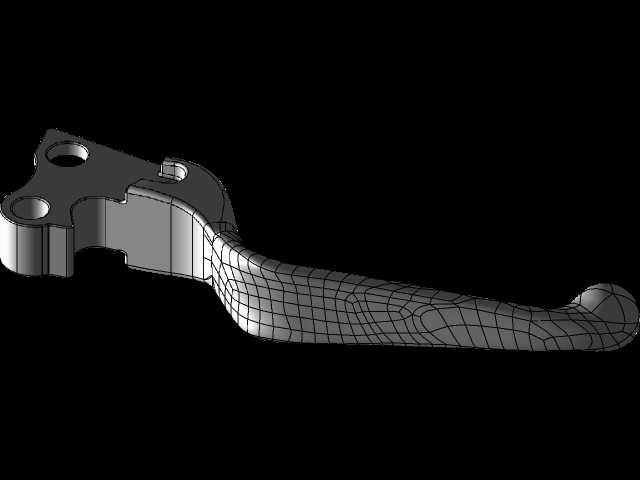

　　杆体的外形是完全按照成年男性手掌握持的人机数据做的逆向拟合，握持段的截面不是规则的圆形，而是顺着四指弯曲的弧度做了渐变的曲面过渡，指槽位置的凹陷深度控制在3mm左右，既不会因为太硌手影响长时间骑行的握持感，也不会因为太滑在雨天或者戴厚骑行手套的时候出现脱手的问题。杆体末端做了向外的微扩球形收尾，防止骑行颠簸时手从杆尾滑出去，同时也避免摔车时杆体尖锐端戳伤骑手。

　　安装边界这块需要特别注意，基座靠近车把开关组的一侧预留了2.5mm的安全间隙，捏动杆体到最大行程位置时，杆体和开关壳体、车把护套之间不会出现剐蹭，杆体的转动行程是18度，对应离合拉线的拉动行程是12mm，刚好匹配哈雷Dyna系列离合器的分离行程要求，不需要额外调整拉线的调节螺母就能实现离合的彻底分离和完全结合。基座上还预留了离合开关的安装卡槽，捏动离合时触发开关给ECU传递信号，实现空挡启动的安全逻辑，卡槽的位置精度控制得很准，开关装进去之后触发行程刚好和杆体的自由行程匹配，不会出现开关常亮或者不触发的问题。

　　从材料和工艺适配的角度看，这套结构的基座部分适合用压铸铝合金做毛坯，后续做抛丸或者喷塑的表面处理，杆体部分如果做原厂替换件可以用同材质铝合金，如果做改装升级件可以换成6061-T6铝合金做CNC加工，表面做阳极氧化处理提升耐磨和耐腐蚀性能，销轴部分用304不锈钢材质，配合铜基衬套能把整体的使用寿命提升到十万次捏动以上不会出现松旷。很多改装厂做的第三方离合杆容易断，问题就出在杆体和基座连接的过渡圆角位置，没有做应力释放的圆弧过渡，捏动时的应力集中在转角位置，遇到摔车或者大力捏动的时候就容易从根部断裂，这套原厂结构的过渡圆角做了R5的圆弧处理，应力分散效果很好，正常使用甚至轻度摔车都不会出现断裂问题。

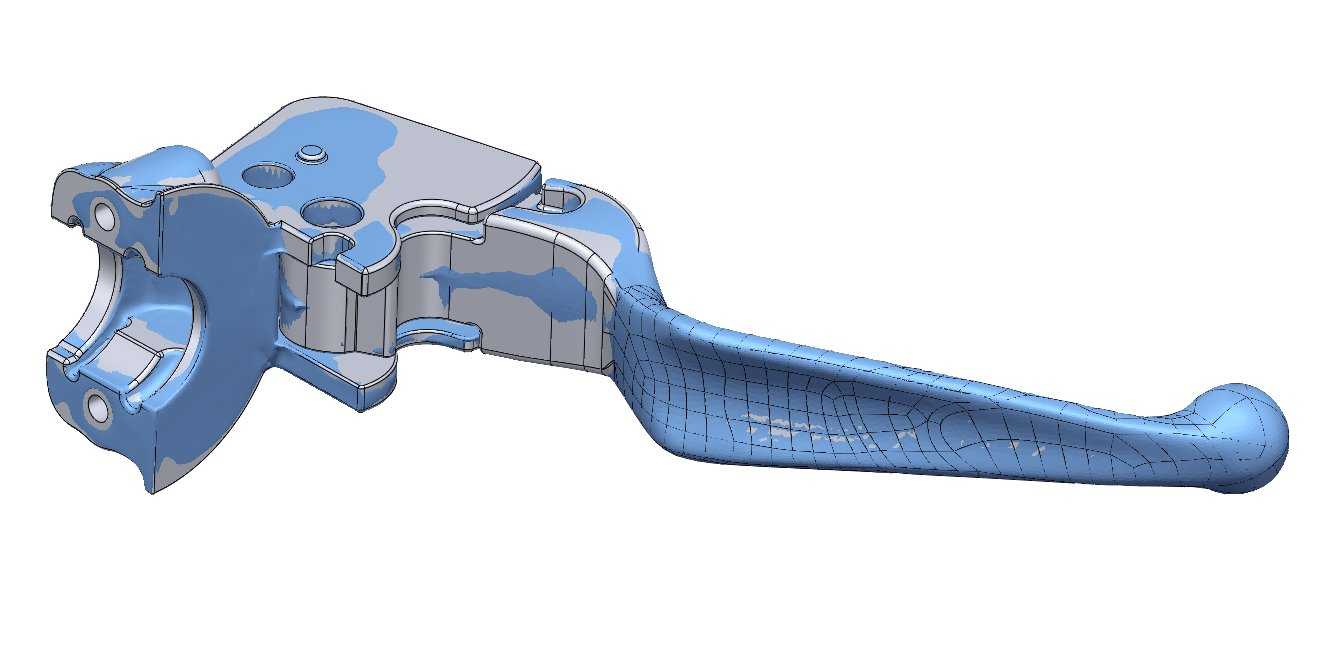

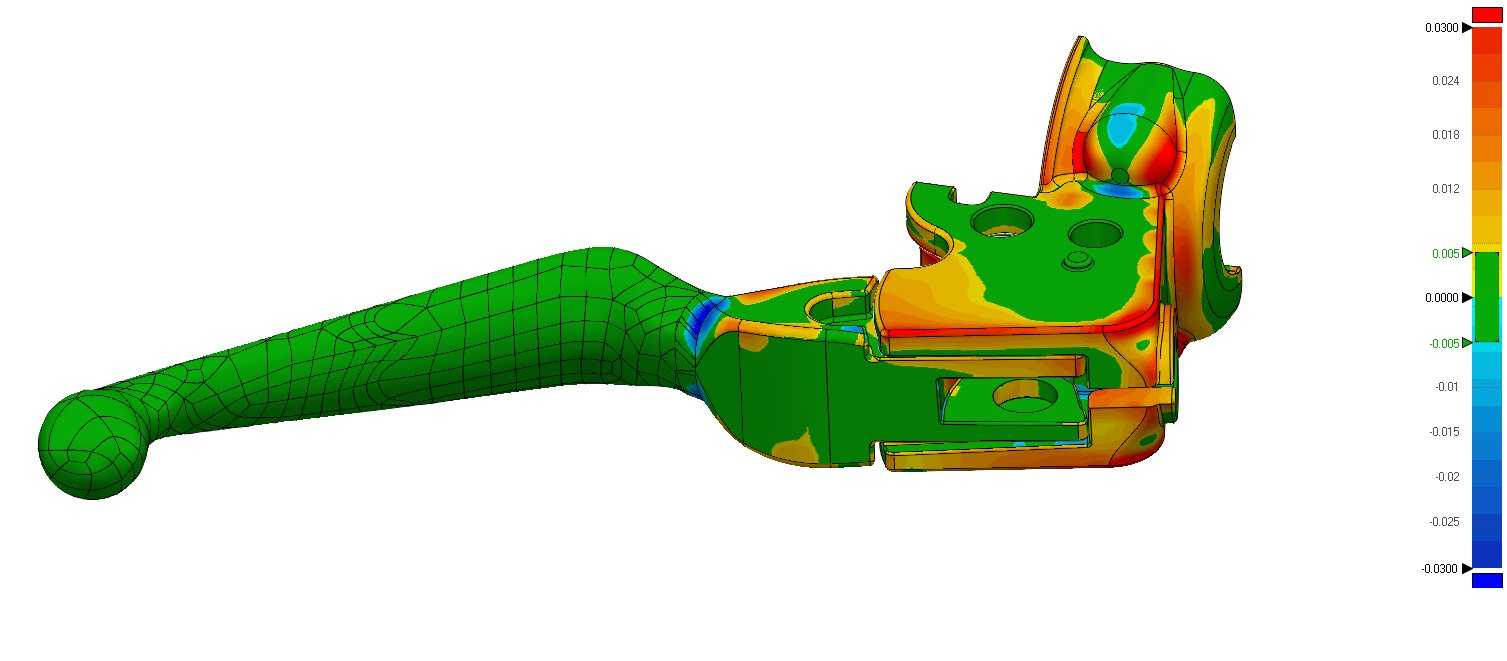

　　另外在做三维逆向的时候，要特别注意杆体上的纹理设计，不是单纯为了好看做的装饰纹，每一条纹理的走向都是顺着握持时手指的施力方向布置的，戴手套操作时能增加摩擦力，同时纹理的深度控制在0.8mm，不会因为积灰或者戴薄手套的时候出现卡滞的问题。基座上的固定螺栓孔位是沉头设计，螺栓锁紧之后头部不会突出基座表面，既不会刮花车把的镀铬层，也不会在骑行时刮到骑手的手套。
