公用设施水阀阀芯传动键结构设计

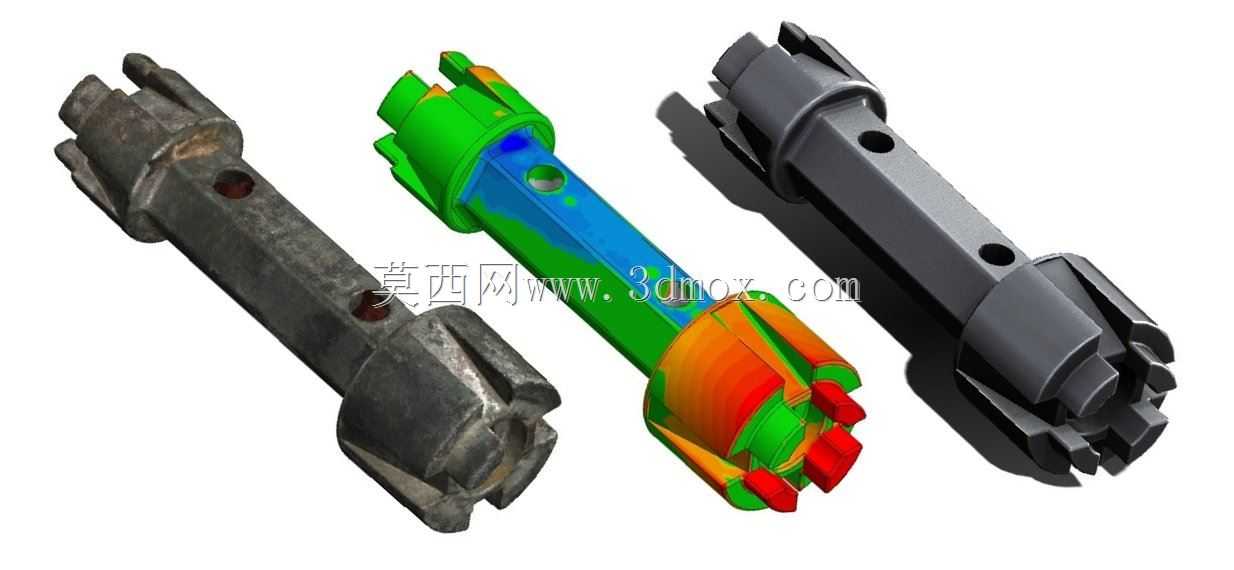

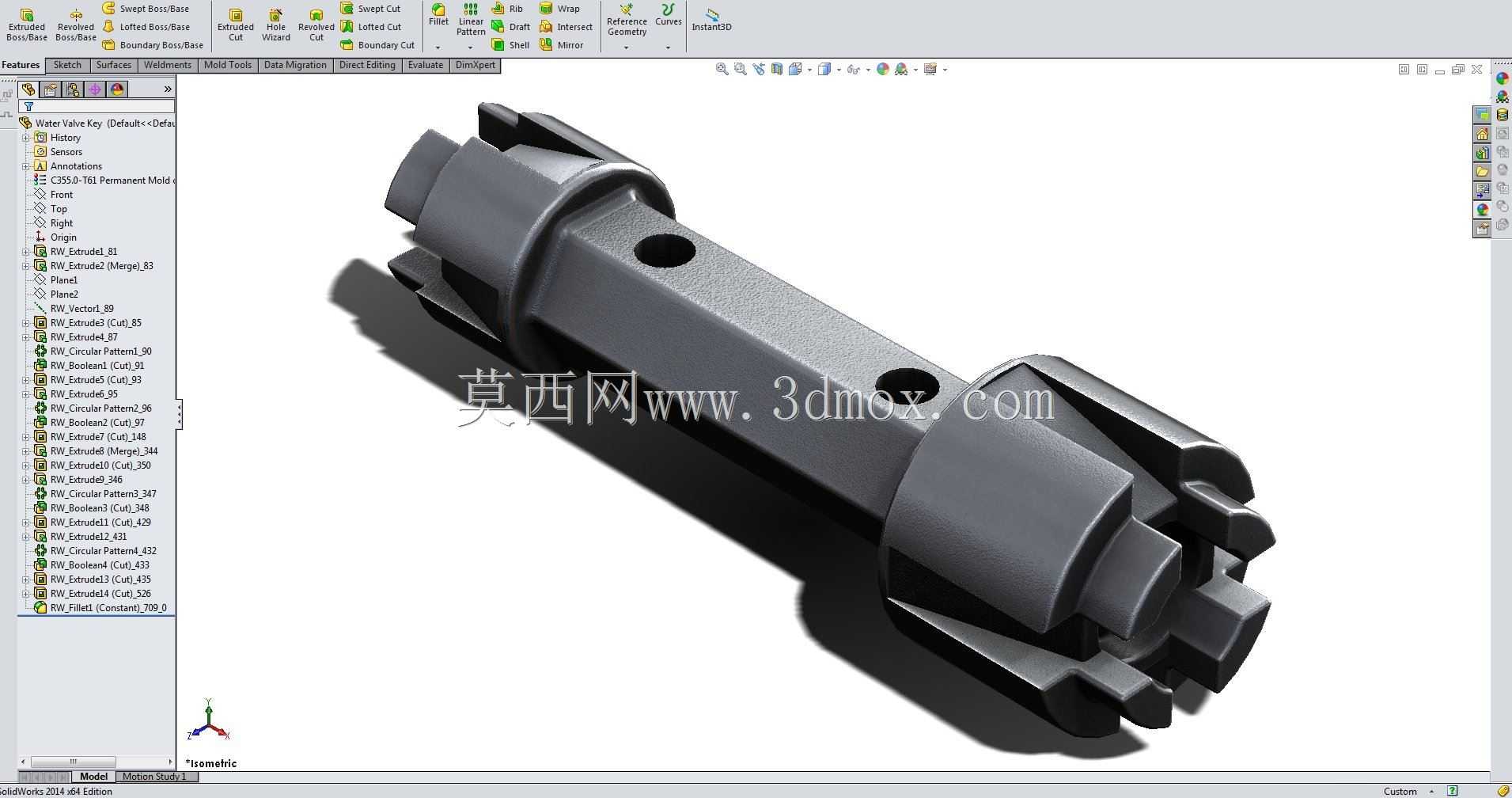

这款水阀键主要应用于市政供水、楼宇给排水系统的截止阀、闸阀类产品内部，作为阀芯与操作执行端之间的核心传动连接件，承担扭矩传递、阀芯行程限位的关键作用，直接决定水阀操作的顺畅度与长期运行可靠性。在实际供水工况中，这类零件长期接触带压水体，部分场景还会面临水质杂质、轻微腐蚀的影响，因此设计阶段首先要保证结构强度与传动配合的稳定性，避免长期开关操作后出现键体磨损、打滑、断裂的问题，导致阀门无法正常启闭。从结构设计来看，零件整体采用长轴式对称布局，两端设置多齿形卡合结构，分别与阀芯驱动槽、阀杆操作端咬合，中部轴身开设径向通孔，用于装配定位销，实现轴向位置的固定，防止开关过程中零件窜动移位。两端的齿形结构做了圆角过渡处理，避免应力集中在齿根位置，在承受大扭矩开关操作时，能将载荷均匀分散到每个卡齿上，减少单齿受力过载断裂的风险。外形尺寸方面，零件的总长与两端卡齿的外径严格匹配对应规格水阀的内部安装腔尺寸，安装时无需额外修改阀腔结构，可直接替换同规格的原有传动键，中部轴身的直径与阀体内的导向孔间隙控制在合理范围，既保证转动过程无卡滞，又避免间隙过大导致传动偏摆，长期运行出现偏磨。设计过程中参考了实物断键的失效形态，针对原有结构应力集中、齿部强度不足的问题做了优化，调整了齿根的圆角半径，加厚了卡齿的受力壁厚，同时保证中部定位孔的位置精度，确保装配后阀芯的行程与设计开度完全匹配，不会出现开关不到位、内漏的问题。在实际选型适配时，需要确认对应水阀的公称通径、阀杆驱动槽的尺寸与该传动键的两端卡齿规格匹配，安装前清理阀腔内部的锈蚀、杂质，装配后手动操作数次确认传动无卡滞，再进行带压测试，验证开关过程中扭矩传递稳定，无打滑、异响问题。这类传动键虽然是阀门内部的小型零件，但直接影响整套供水阀组的运行可靠性，在户外公用供水设施、楼宇管网检修场景中，这类结构优化后的零件能有效降低阀门的故障概率，减少后期运维的更换频次。
