车用牵引连接拖车挂接装置结构设计

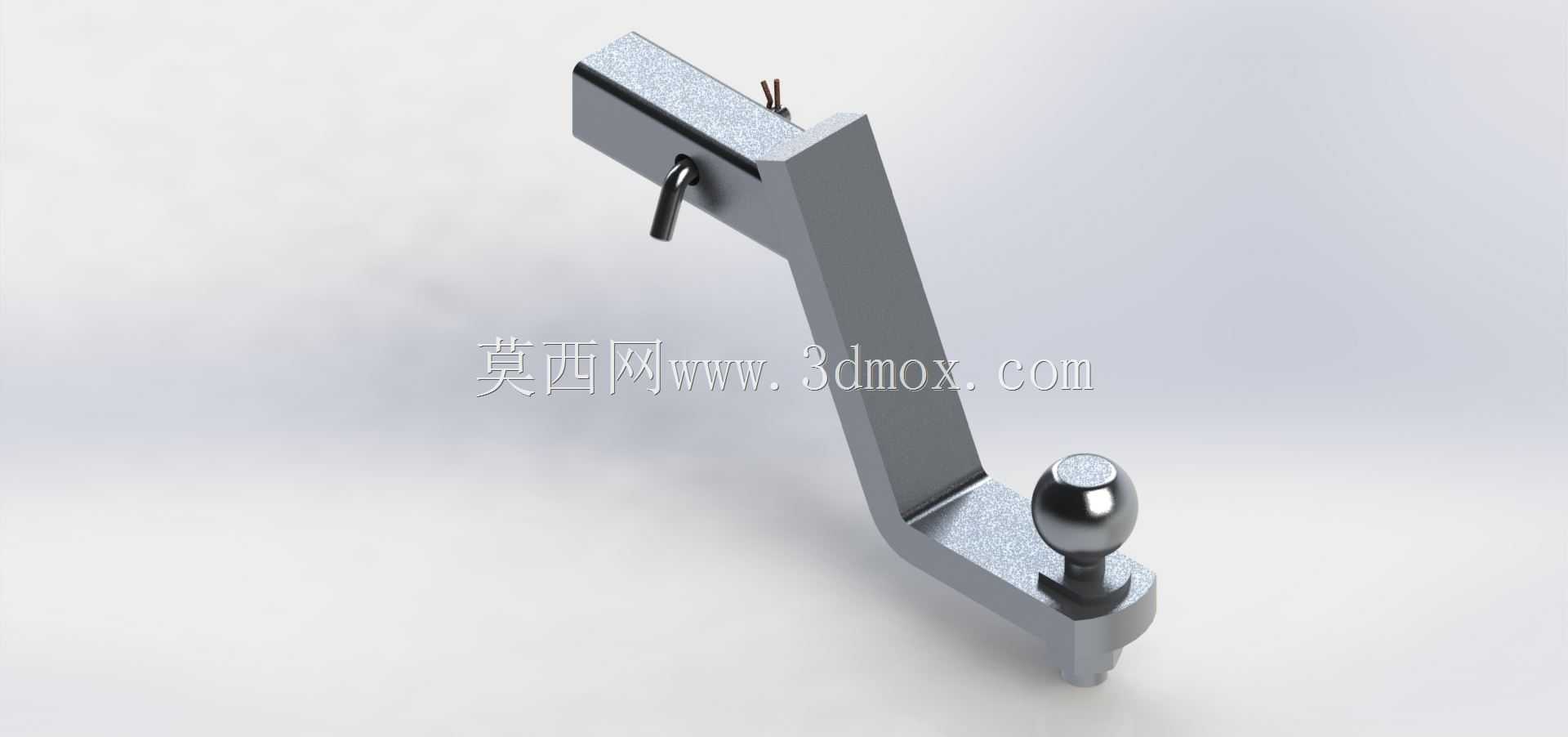

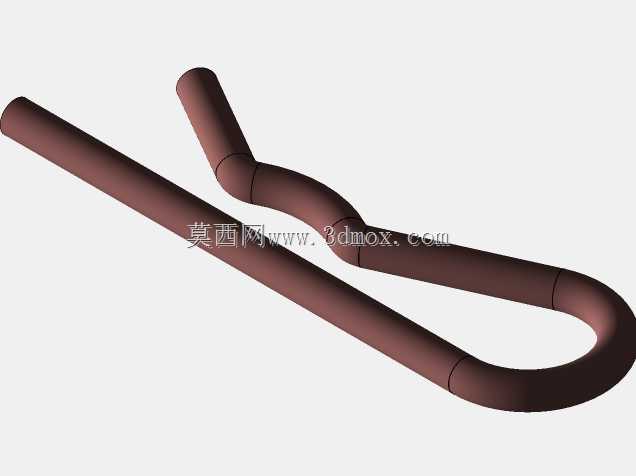

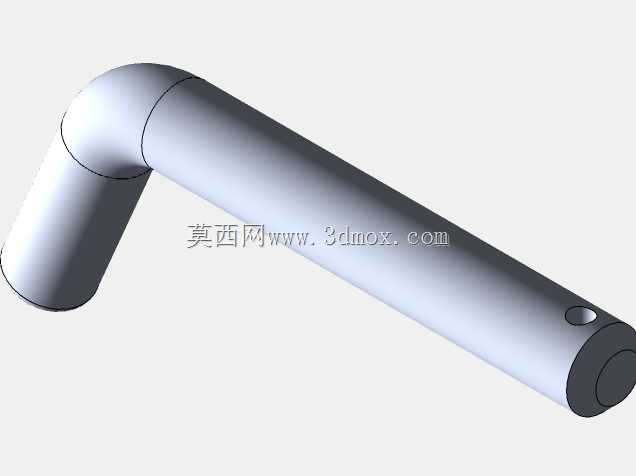

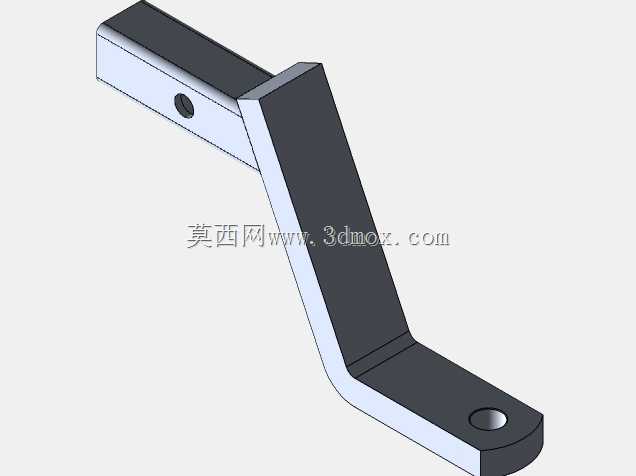

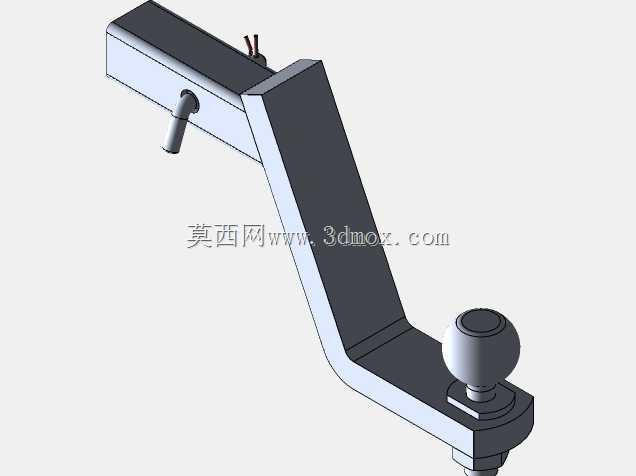

这款拖车挂接装置主要应用于乘用车辆、轻型商用车辆的后部牵引连接场景，是车辆实现拖挂功能的核心受力部件，日常使用中可适配拖挂小型旅居挂车、货运拖板、户外露营装备拖架、小型作业机具等多种外接负载，能够在车辆拖挂行驶过程中稳定传递牵引力与行驶过程中的交变载荷，保障拖挂状态下的行驶连接可靠性。从功能特性来看，该装置采用一体式弯折承力臂结构，主体承力段为厚壁金属构型，能够承受拖挂起步、制动、颠簸路况下的多向受力，避免应力集中导致的结构变形或断裂；端部设置标准球形连接头，可匹配通用型拖挂连接座，实现挂接后的多向角度自适应，在车辆转向、通过起伏路面时，能够允许拖挂端与主车之间存在合理的相对摆动角度，避免刚性连接带来的结构别卡损坏；臂体上部设置有快锁插销结构，可快速完成与车辆尾部安装基座的锁定与拆卸，无需复杂工具即可完成挂接装置的拆装操作，兼顾固定使用的稳定性与临时拆卸的便捷性。在设计思路上，该结构优先考量受力路径的合理性，将主承力臂设计为Z型弯折构型，既能够匹配多数车型后保险杠与底盘安装位的高度差，让球形连接头处于标准拖挂高度区间，保证拖挂时挂车处于水平牵引状态，减少行驶过程中的额外拖拽阻力与轮胎异常磨损，同时弯折结构能够在受到突发冲击载荷时，通过结构的合理形变吸收部分冲击能量，降低刚性冲击对车辆底盘安装位的损伤。从安装边界来看，该装置上部安装段为平直贴合面，可适配车辆底盘尾部的通用方口安装基座，安装后整体向下延伸的长度经过合理测算，既保证连接头离地高度符合拖挂安全要求，又避免离地间隙过小导致通过颠簸路段、坡道时发生刮蹭；整体横向宽度控制在窄幅区间，安装后不会超出车辆尾部两侧轮廓，不会影响车辆原有倒车雷达、后保险杠的正常使用，也不会遮挡尾部号牌与灯光信号。在细节处理上，承力臂的棱边均做了圆角过渡处理，避免应力集中的同时也减少安装使用过程中的磕碰划伤风险，插销位置设置有防脱结构，可避免行驶过程中插销震动脱落导致的连接失效，球形连接头表面做了硬化耐磨处理，能够承受长期挂接转动带来的磨损，延长部件的整体使用寿命。
