螺旋千斤顶全套机械加工设计图纸

螺旋千斤顶是机械维修、设备安装、基建施工领域应用极为广泛的手动起重顶升工具，依靠螺纹副的自锁特性实现重物的稳定顶升与支撑，无需额外动力源即可完成小吨位重物的高度调整作业，在汽修工位的车辆底盘抬升、工厂车间的重型设备就位校准、建筑施工的构件临时支撑、仓储物流的重型货位调整场景中都承担着不可替代的作用，相较于液压类顶升工具，螺旋千斤顶不存在油封泄漏、泄压回落的风险，长期承重状态下的稳定性更强，适合需要长时间保持支撑高度的作业场景。

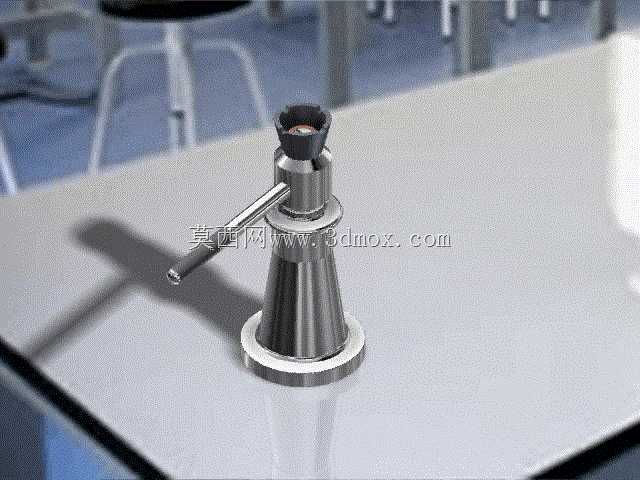

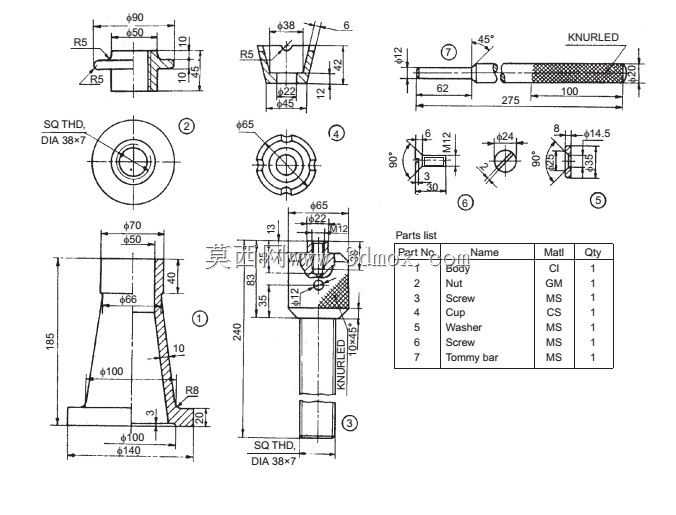

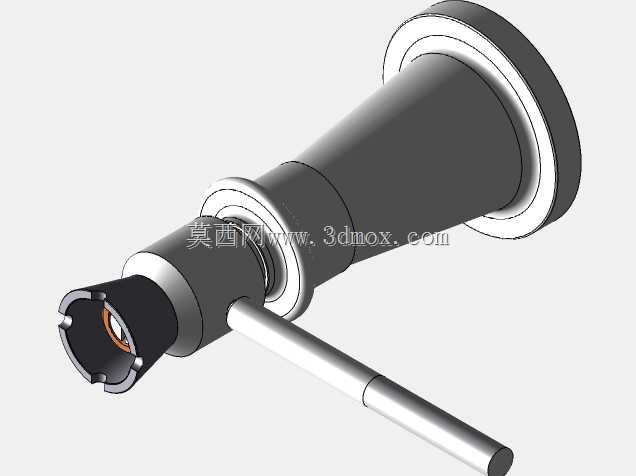

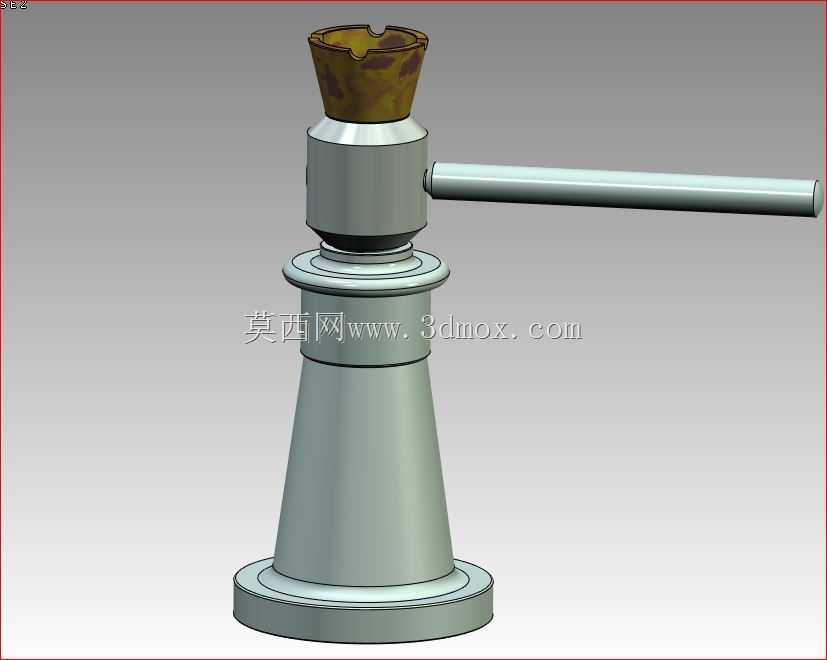

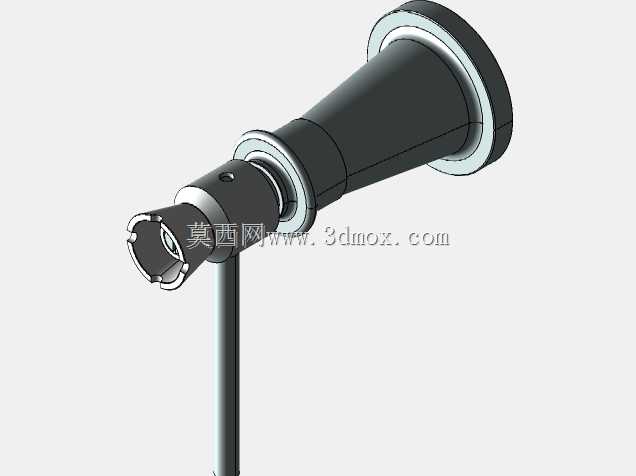

这套设计图纸完整覆盖了螺旋千斤顶的全部组成构件，从底座承载结构、螺母传动副、顶升螺杆到顶部承托帽、侧边旋动杆都给出了详尽的尺寸标注与形位公差要求。设计过程中优先考虑了承重受力的合理性：底座采用下宽上窄的锥台结构，底部直径140mm，与地面接触面积充足，可有效分散承重压力避免作业时下陷，底座与螺母配合的位置设置了加强筋结构，抵消顶升过程中螺纹副传递的侧向分力，防止长期承重出现结构变形。传动部分采用梯形螺纹副设计，螺杆公称直径38mm，螺距7mm，既保证了足够的传动强度，又具备可靠的自锁性能，顶升行程范围内不会因负载出现自动回落的问题，螺杆总长度275mm，其中滚花防滑段长度100mm，方便操作人员手动调整初始对位位置，顶端45°倒角设计可减少与承托帽的配合卡顿，保证顶升过程的顺畅度。顶部承托帽直径90mm，边缘设置R5圆角，与重物接触时可避免应力集中刮伤工件表面，承托帽与螺杆顶端采用活动配合结构，顶升过程中可自适应小角度的接触面倾斜，保证承重面贴合均匀。配套的旋动杆直径12mm，表面做滚花处理增加摩擦力，操作人员穿入螺杆顶端的通孔后即可转动施力，借助杠杆原理大幅降低顶升操作的施力力度，单人即可完成数吨重物的顶升作业。整套图纸还附带了完整的零件明细表，明确了每个构件的材质选用要求，底座、螺母等承重铸件采用铸铁材质保证刚性与减震性，螺杆、旋动杆等受力传动件采用优质碳素结构钢保证强度与耐磨性，垫圈类零件采用中碳钢经热处理提升表面硬度，所有配合尺寸都标注了明确的公差范围，可直接用于指导生产加工、教学测绘或现有设备的维修测绘参考，完整还原了手动螺旋千斤顶的结构逻辑与受力设计思路，兼顾了作业实用性、操作便捷性与长期使用的结构可靠性。
