全地形车后桥传动总成结构设计

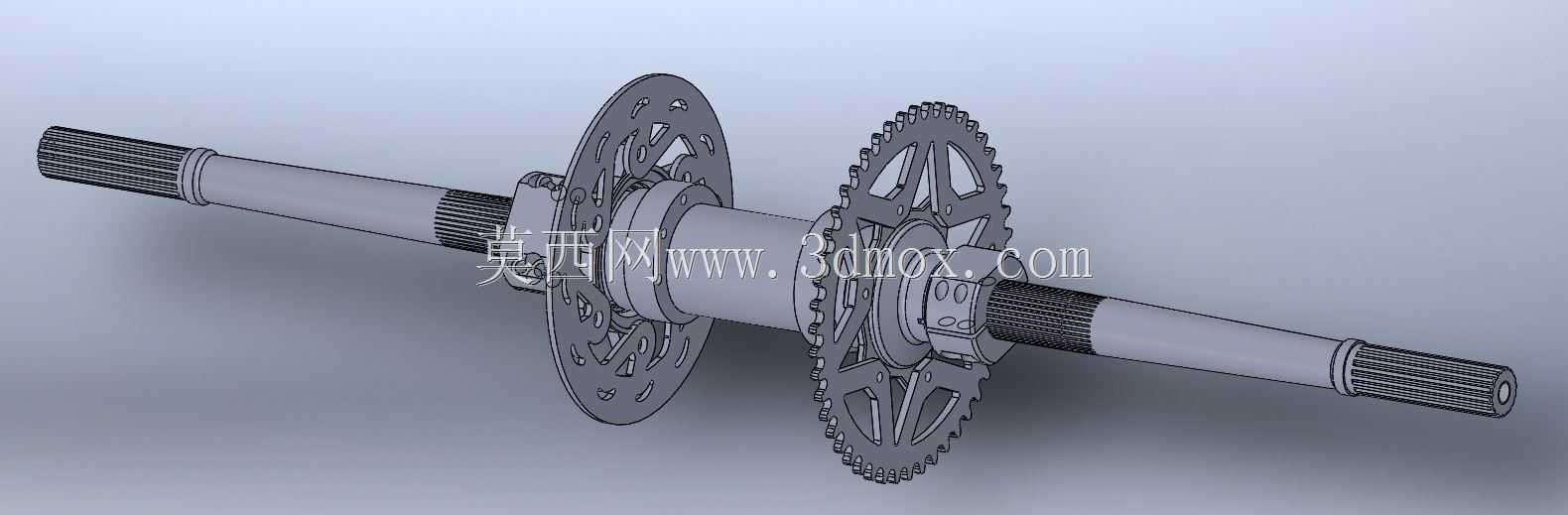

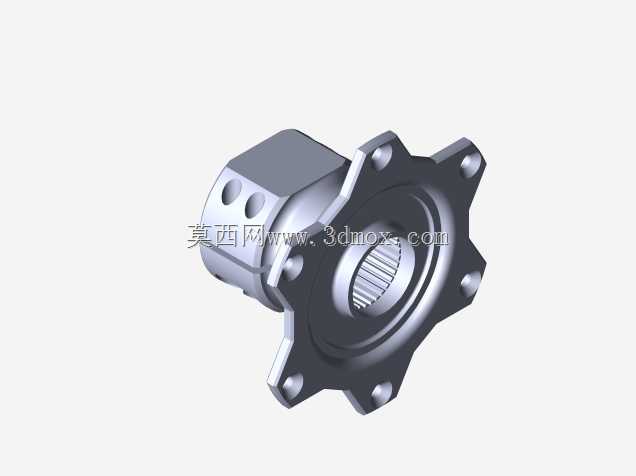

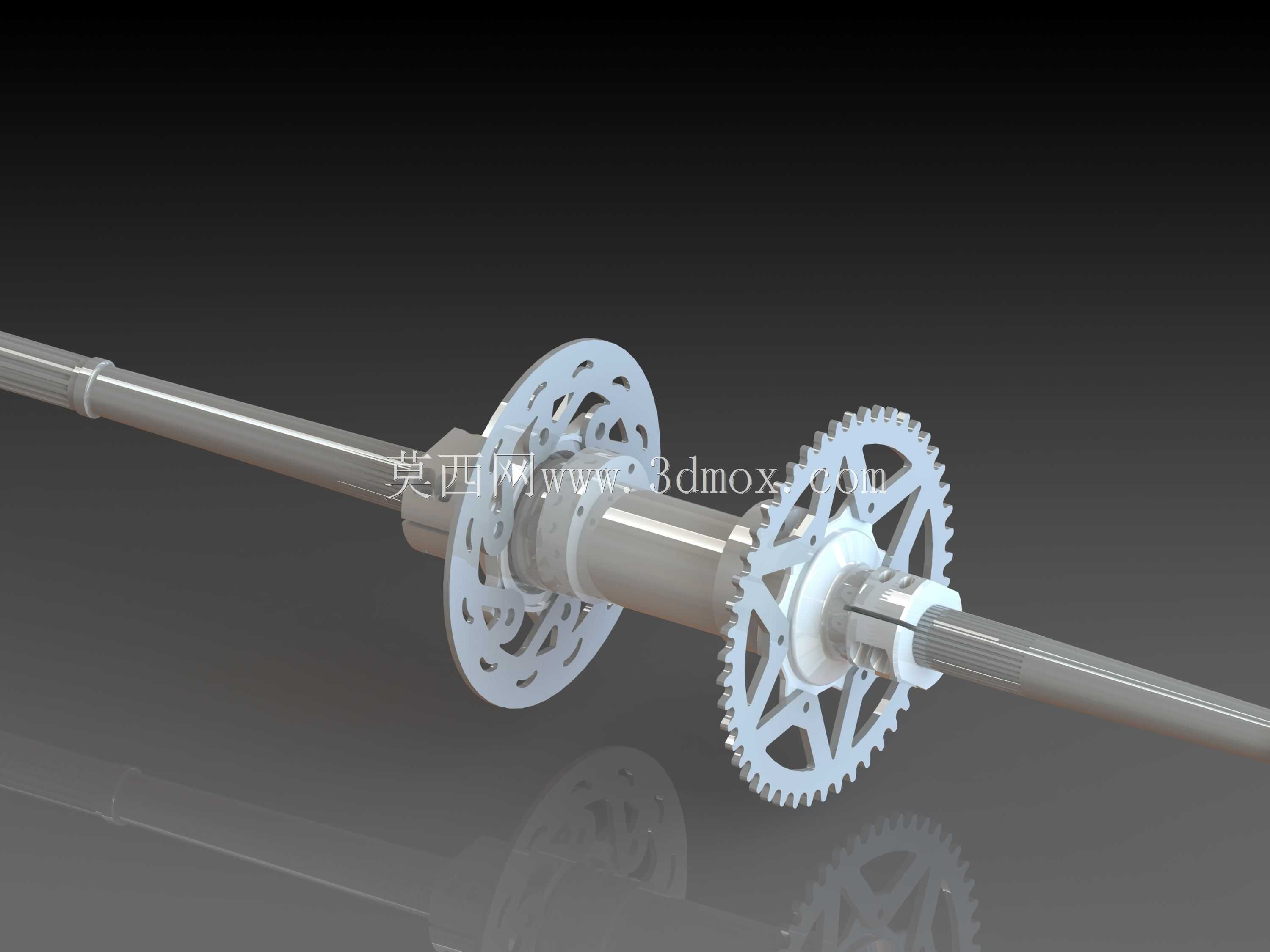

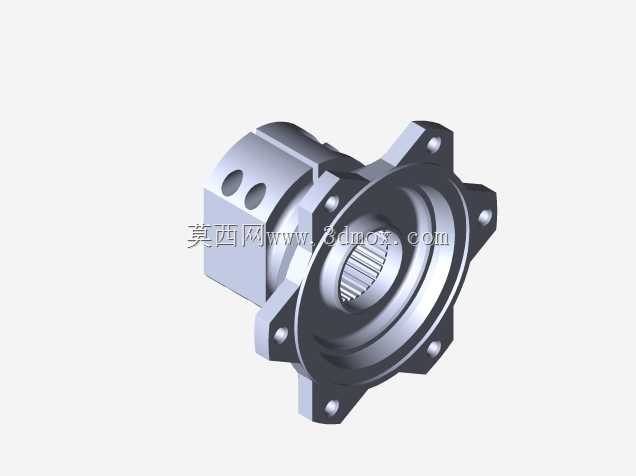

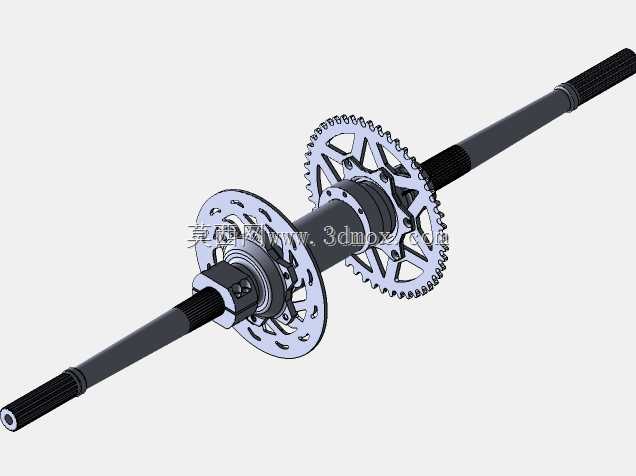

该后桥总成主要适配非道路场景下的全地形车辆使用，覆盖户外越野作业、林区巡检、山地农事运输、休闲越野骑行等多类复杂路况场景，作为全地形车后轴传动的核心承载部件，承担着将动力传递至两侧后轮、承载车身与载荷重量、配合悬架缓冲路面冲击的核心作用，是保障非道路车辆在泥泞、砂石、陡坡等非铺装路面稳定行驶的关键结构。整套后桥采用通轴式传动布局，核心由一体化长传动轴、双链轮传动组、轮毂连接法兰、制动安装位几部分构成，传动链轮采用镂空辐条式结构设计，在保证轮齿啮合强度、满足大扭矩传递需求的前提下，尽可能降低旋转部件的自身重量，减少传动过程中的转动惯量，提升动力响应速度；链轮与轴体之间采用键连接配合轴向锁紧的固定方式，可承受全地形车急加速、急制动、大负荷爬坡时产生的冲击载荷，避免传动部件出现松脱移位的问题。轴体两端预留有标准的轮毂安装接口与花键连接段，可适配多数常规全地形车的后轮轮毂与制动组件安装，安装边界匹配主流小排量全地形车的后桥悬架固定点位，无需对车架进行额外改装即可完成适配替换；轴体中部的链轮安装位经过同轴度精度优化，可保证传动过程中链条与链轮的啮合精度，减少传动过程中的异响与磨损，延长传动组件的使用寿命。设计过程中充分考虑非道路使用场景的恶劣工况，所有受力部位均做了应力强化处理，轴体选用高强度合金钢材质的设计基准，可承受满载状态下的颠簸冲击，镂空式的链轮结构同时可减少行驶过程中泥沙附着在轮齿缝隙的概率，降低杂物卡滞导致的传动故障；两侧的连接法兰预留有对称的安装孔位，可兼容不同规格的制动盘与轮毂固定需求，整体结构紧凑，传动路径短，动力传递损耗小，既可以作为全地形车改装替换的结构参考，也可作为小型非道路车辆后桥设计的结构原型，适配不同动力规格的轻型越野车辆传动系统搭建需求。
