四孔法兰安装N型射频同轴连接器件

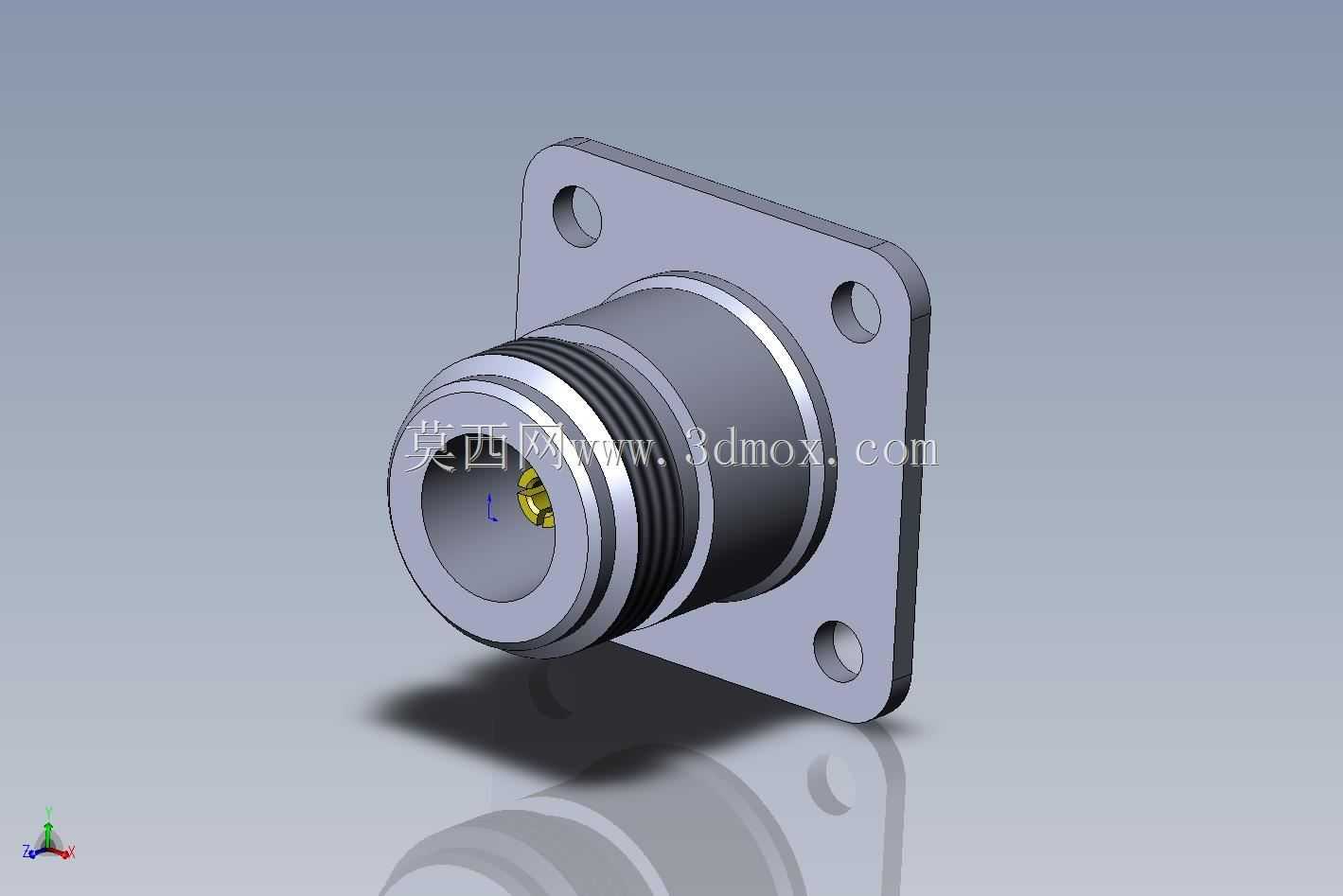

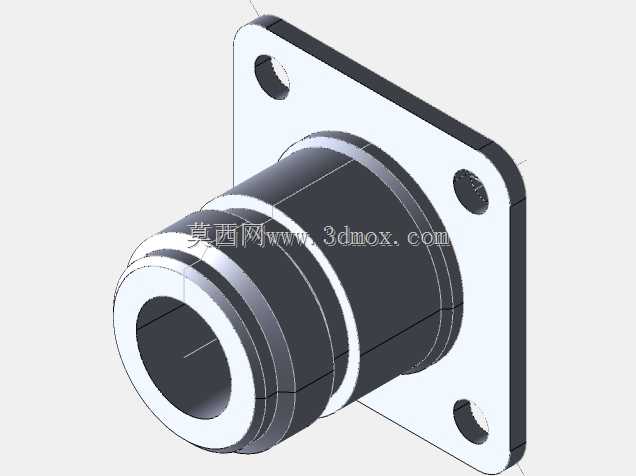

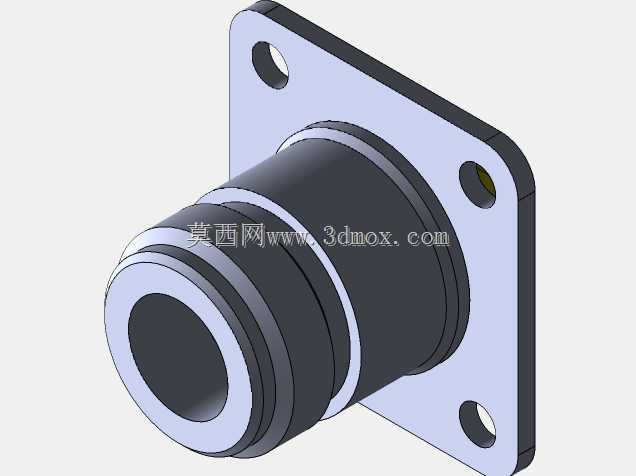

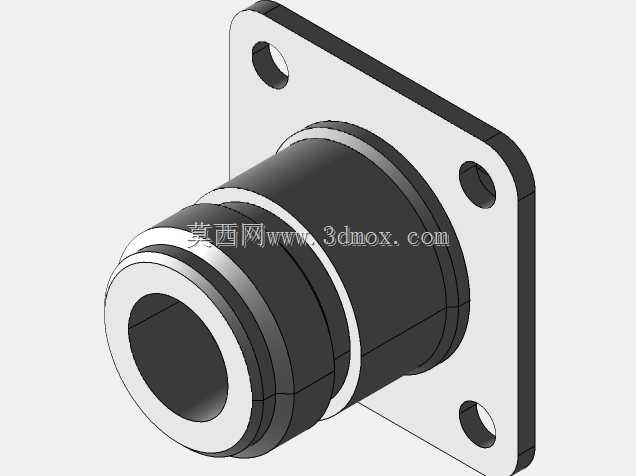

这款N型射频连接器主要面向射频信号传输场景设计，广泛应用在通信基站、射频测试设备、微波通信链路、航空航天信号传输系统、工业射频加热设备等需要稳定传输高频信号的场合，作为射频链路中设备端的固定连接接口，承担着同轴电缆与设备腔体之间的信号导通、结构固定、电磁屏蔽的核心作用，能够在0到11GHz的工作频段内维持稳定的阻抗匹配，减少信号传输过程中的回波损耗与插入损耗，避免外部电磁干扰侵入信号链路，同时防止内部射频信号向外泄漏。产品采用四孔方形法兰作为安装结构，法兰盘上的四个安装孔呈对称分布，能够通过标准紧固件直接固定在设备面板、腔体壁面的对应安装位上，安装后结构稳固，抗振动、抗冲击性能优异，可适应户外通信设备、车载射频设备等存在持续振动的使用环境，不会因为长期晃动出现连接松动、信号接触不良的问题。设计过程中充分考虑了射频传输的阻抗连续性要求，内部插针与外导体的同轴度公差控制在微米级，介质支撑结构采用低损耗高频绝缘材质，既保证了内外导体之间的绝缘性能，又不会对高频信号的传输造成额外损耗；接口端采用标准N型公/母头配合的螺纹锁紧结构，连接时通过螺纹旋合实现轴向压紧，配合端面的密封结构可实现一定等级的防尘防水效果，适配户外露天部署的通信设备使用需求。从安装边界来看，方形法兰的外形尺寸适配行业通用的面板开孔规格，法兰厚度、安装孔间距、插针伸出长度都严格遵循对应射频接口的行业通用尺寸规范，设计人员在进行设备面板布局时，不需要额外调整安装孔位尺寸，可直接替换同规格的传统N型法兰连接器；连接器主体的轴向长度经过优化，在保证内部结构强度与绝缘距离的前提下尽可能压缩轴向占用空间，能够适配厚度较薄的设备腔体安装需求，不会出现连接器尾部伸入腔体过长、与腔体内其他器件发生结构干涉的问题。外导体采用金属切削加工成型，表面做钝化防腐处理，既具备优秀的导电性能保证电磁屏蔽效果，又能在潮湿、盐雾等恶劣环境下长期使用不出现锈蚀，内部接触插针采用弹性接触结构，多次插拔后仍能维持稳定的接触压力，保证信号传输的可靠性，不会因为多次插拔维护出现接触电阻升高、信号衰减增大的问题。
