四孔面板安装式UHF射频连接器结构

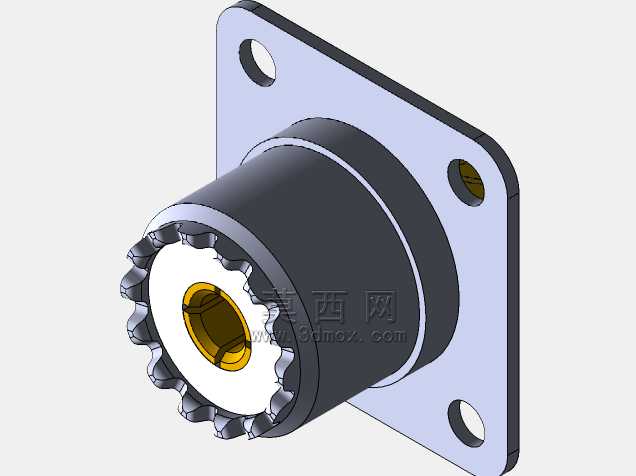

　　在无线通信设备、射频测试仪器、广播发射装置以及工业高频信号传输链路的搭建中，面板型射频连接器是实现设备内外信号稳定连通的核心接口部件，这类部件的安装可靠性、信号屏蔽性能以及接口匹配度，直接决定了整套高频系统的信号传输损耗水平与长期运行稳定性。本次涉及的四孔法兰安装UHF连接器，是针对机箱面板固定式安装场景开发的接口构件，区别于螺纹旋入式、卡扣式的连接器固定形式，四孔法兰的结构能够在设备面板外侧提供均匀的压紧力，即便设备处于移动运输、长期振动的工况下，接口也不会出现松脱、接触偏移的问题。

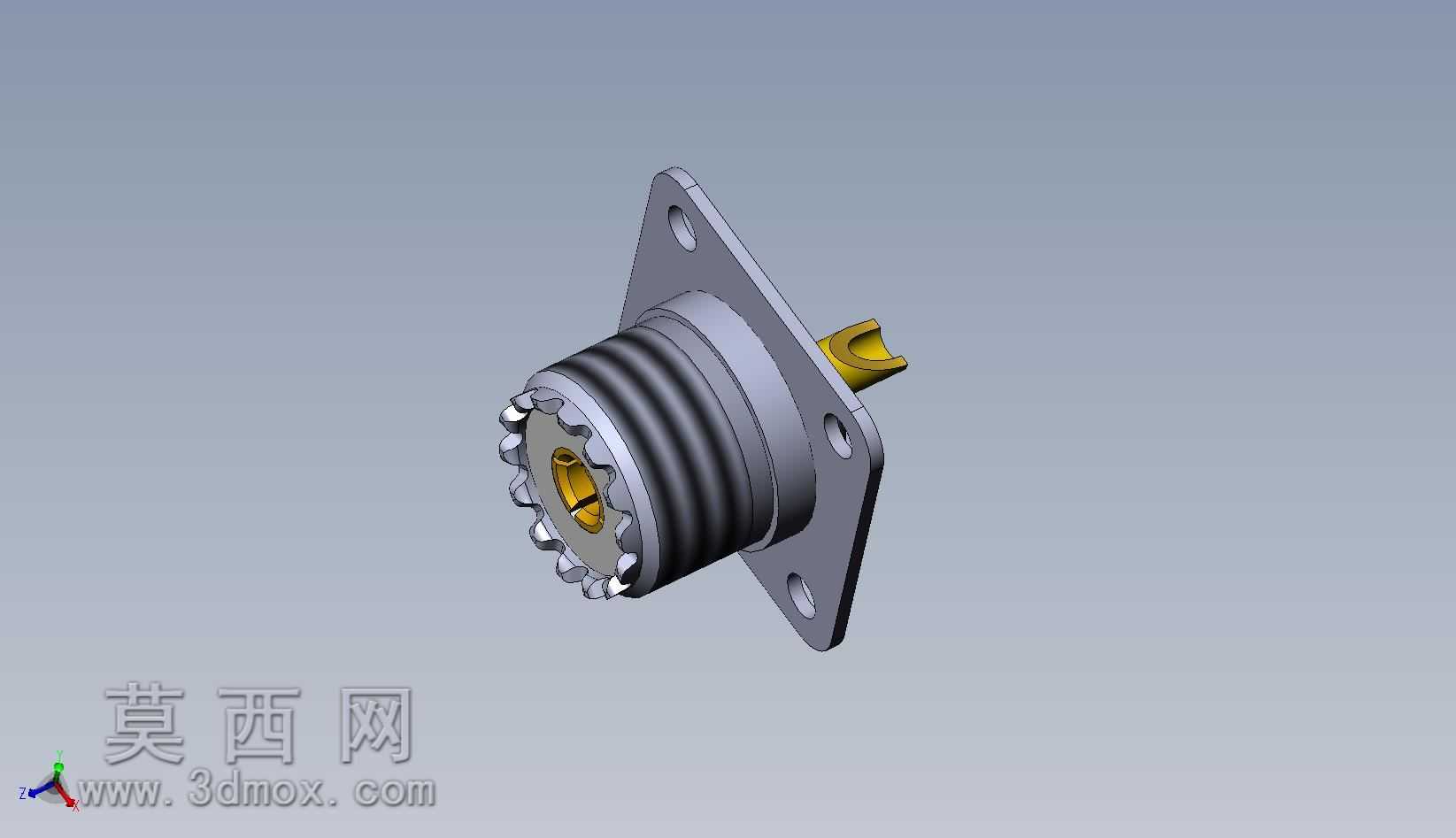

　　从实际功能逻辑来看，这类UHF连接器主要承担超高频段射频信号的双向传输作用，内部的接触端子采用弹性接触结构，能够与适配的公头连接器形成稳定的电气连接，外侧的多层波纹状屏蔽结构，一方面可以增强接口插接后的摩擦力，避免插接件受外力拉扯出现脱落，另一方面能够形成连续的金属屏蔽层，减少外界电磁干扰对传输信号的影响，同时也能避免内部传输的高频信号向外辐射，干扰设备内部其他电路模块的正常工作。法兰盘上的四个安装孔采用对称分布设计，孔位的中心距匹配行业通用的面板开孔尺寸规范，设计人员在进行机箱面板布局时，不需要额外调整安装孔位参数，直接按照通用开孔模板加工面板即可完成适配，能够大幅缩短结构设计的选型适配周期。

　　在结构设计的考量上，这款连接器的法兰盘与主体外壳采用一体化金属切削加工成型，没有拼接缝隙，既提升了整体的结构强度，也消除了拼接缝隙可能带来的信号泄漏问题。连接器尾部的接线端预留了足够的线缆焊接空间，能够适配常规规格的射频同轴电缆，焊接完成后可以通过尾部的压接结构固定线缆外层屏蔽层，形成完整的屏蔽通路。接口端的齿状锁紧结构，是UHF系列连接器的典型特征，在与对应公头对接旋转后，齿状结构能够相互咬合，提供足够的锁紧力矩，避免高频振动环境下接口出现自转松脱。

　　从安装边界的角度来看，这款连接器的法兰盘厚度控制在合理范围内，安装时从面板外侧穿入安装孔，在面板内侧通过配套的螺母或者直接利用四个安装孔配合螺丝完成固定，法兰盘与面板接触的面为平整加工面，安装后能够与面板表面紧密贴合，不会出现倾斜、缝隙过大的问题。连接器主体向机箱内部延伸的长度经过优化，不会占用过多的机箱内部空间，给内部的电路板、线缆走线预留足够的排布空间，适合内部空间紧凑的小型通信设备、便携测试仪器使用。在实际选型应用中，这类连接器常被用于电台设备的天线接口、射频功放的信号输入输出接口、工业无线传感设备的外接天线接口等场景，其稳定的四孔固定结构能够适应户外设备、车载设备这类存在持续振动的使用环境，相比两孔安装的同类型连接器，抗振动松脱的能力提升明显，同时标准的UHF接口尺寸能够与市面上绝大多数同规格的射频接插件实现互换，不需要额外定制转接部件，降低了设备的后期维护配件成本。在建模过程中，这类构件的细节处理需要重点关注安装孔的位置度公差、接口内接触端子的同轴度、法兰安装面的平面度这些关键参数，这些参数直接决定了连接器安装后是否能够与面板贴合、插接后是否存在信号反射过大的问题，也是结构设计人员在进行这类接插件建模选型时需要重点校核的尺寸要素。
