MRF150高频功率晶体管结构设计

　　在射频功率放大设备的硬件设计环节，高频功率晶体管的结构适配性直接决定整套射频链路的工作稳定性，MRF150作为面向高频段功率输出场景的核心器件，其三维结构设计需要同时兼顾散热路径规划、安装定位精度、引脚电气间隙三类核心工程需求，很多初次接触射频功放结构设计的工程师容易忽略器件本体的安装边界约束，导致后期打样后出现散热片贴合不紧密、引脚与周边结构件干涉、接地路径阻抗超标等问题，这类问题在VHF、UHF频段的功率放大设备中会直接拉低整机的输出效率，甚至引发器件自激烧毁的故障。

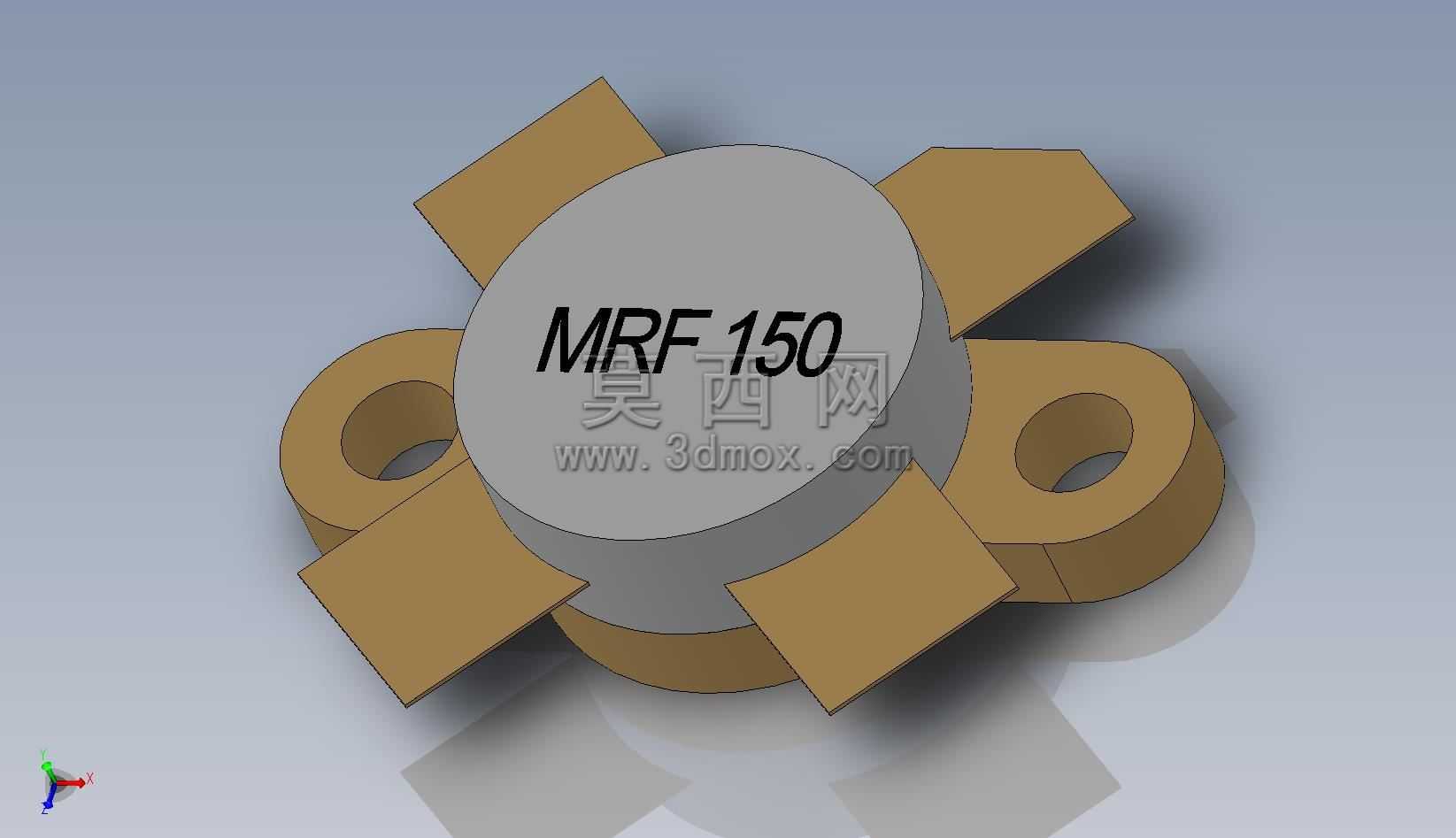

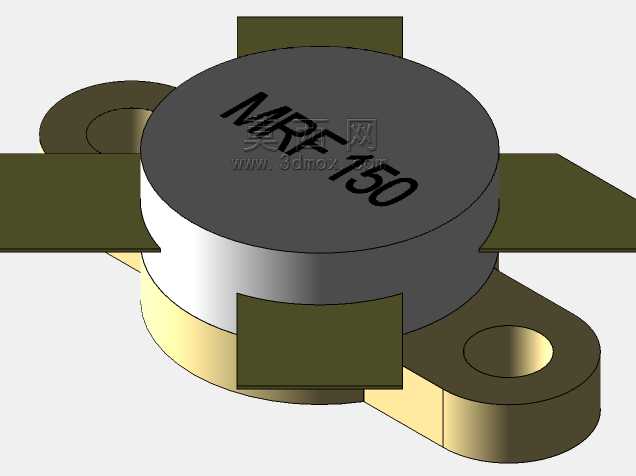

　　从实际应用场景来看，这类高频功率晶体管主要部署在中小功率射频发射设备、工业高频加热驱动模块、宽带信号放大前端等场景中，器件工作时的结温上升速度快，对安装面的平面度、接地引脚的接触电阻都有明确要求，因此在结构设计阶段，首先要明确器件的核心功能分区：中心圆形区域是晶体管的芯片封装核心区，承担功率放大的核心功能，工作过程中产生的绝大部分热量都需要通过这个区域的底部接触面传导至散热基板；向外延伸的六个凸耳结构分为两类，其中带通孔的两个凸耳是机械安装定位位，通过螺丝将器件锁紧在散热基座上，设计时需要预留足够的螺丝安装操作空间，同时要保证安装锁紧后器件底部与散热面的贴合压力均匀，避免局部翘曲导致热阻升高；剩余四个片状凸耳是器件的电气引脚，分别对应输入、输出、接地、偏置供电的电气连接位，设计引脚周边结构时需要严格控制相邻引脚之间的电气间隙，避免高频工作状态下出现信号串扰，同时要给引脚的焊接操作预留足够的操作空间，避免焊盘距离结构侧壁过近导致焊接困难。

　　在建模过程中，需要严格还原器件的外形尺寸边界：中心封装主体的圆柱直径、整体安装高度是结构避让的核心尺寸，在进行功放腔体的内部布局时，器件上方需要预留至少2mm的安全间隙，避免与上盖的屏蔽结构接触引发短路；两个安装孔的中心距是安装定位的关键尺寸，建模时需要严格匹配公差要求，安装孔的孔径设计要适配常用的M2.5规格固定螺丝，同时要在孔位周边预留沉台空间，避免螺丝帽过高突出影响上层电路板的安装。四个信号引脚的伸出长度、引脚厚度、相邻引脚的间距都需要按照实际器件的封装尺寸还原，在设计配套的PCB焊盘时，焊盘的宽度要略大于引脚厚度，焊盘的长度要覆盖引脚的焊接接触面，接地引脚对应的焊盘需要直接连接到PCB的主接地层，通过多过孔结构降低接地阻抗，匹配高频信号的传输要求。

　　从设计思路的角度出发，这类功率器件的三维建模不能只做外形的视觉还原，更要服务于后续的结构装配、热仿真、电磁兼容仿真需求：建模时需要将器件的散热接触面、安装定位面、引脚焊接面单独做分层处理，导入热仿真软件时可以直接赋予对应的材料属性，模拟不同锁紧压力下的热传导效率，验证散热片的选型是否满足器件满功率工作时的结温要求；进行电磁兼容仿真时，可以直接基于引脚的位置参数模拟信号传输路径的阻抗特性，提前调整周边匹配电路的布局位置，减少后期样机调试的迭代次数。在实际的装配流程中，这类器件的安装需要在散热接触面均匀涂覆薄层导热硅脂，锁紧螺丝时要采用对角轮流锁紧的方式，保证两个安装位的锁紧力矩一致，避免器件本体受不均匀应力导致封装开裂，建模时还原安装孔的位置精度，也能提前验证工装夹具的定位适配性，给批量生产环节的装配工艺设计提供准确的尺寸参考。

　　很多工程师在进行射频功放结构设计时，容易直接套用器件的 datasheet 平面尺寸进行布局，忽略三维方向上的结构干涉风险，比如引脚的折弯高度、器件本体的倒角尺寸、安装螺丝的帽高这些细节，往往要等到样机装配时才发现干涉问题，导致整个腔体结构需要重新打样，拉长项目的研发周期，精准的三维结构模型可以在设计阶段就完成全流程的装配干涉检查，把这类细节问题提前暴露在设计环节，降低研发阶段的试错成本。同时，针对这类高频功率器件，结构模型的准确还原也能帮助工程师更好的规划屏蔽腔的分隔位置，将功率放大级的输入输出回路进行有效隔离，避免空间耦合引发的自激问题，提升整机的工作稳定性。
