小型胶合板材质室内多波段磁环天线结构

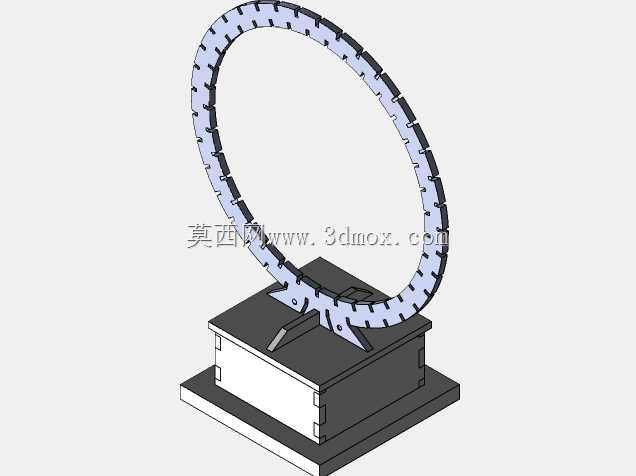

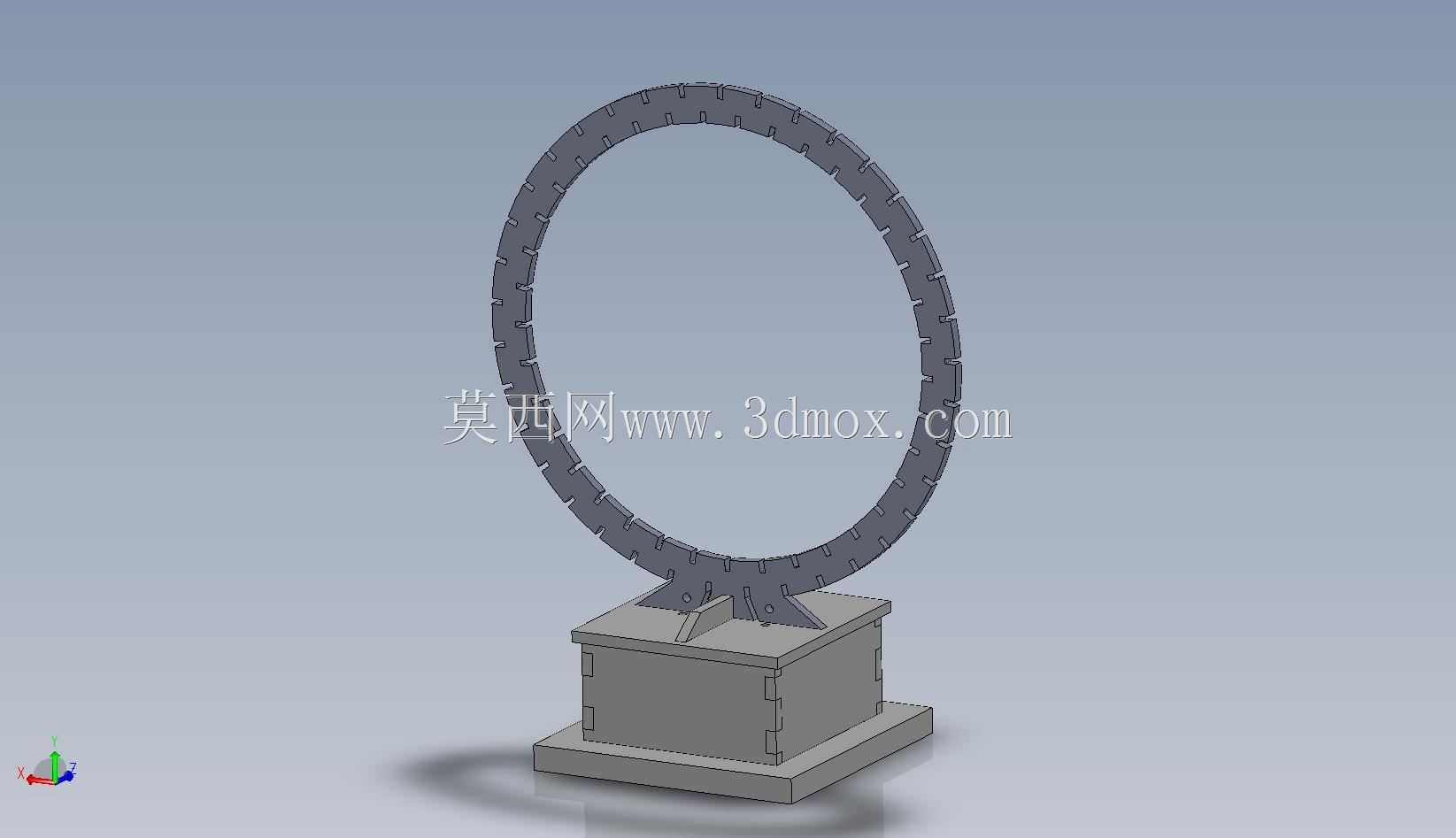

这款磁环天线主要面向室内无线电接收场景设计，可覆盖长波、中波、短波三个常用接收波段，最高工作频率可达7MHz，适合无线电爱好者在室内环境下开展广播接收、弱信号捕捉等活动，无需复杂的室外架设条件，放置在桌面即可完成部署。从结构设计来看，整体分为环形辐射主体与支撑底座两个部分，环形主体采用分段拼接的结构形式，在数控机床上通过胶合板加工完成，每段环体的拼接处做了定位卡槽设计，装配时无需额外粘接辅助即可完成环体的初步对位，拼接完成后整体环体的圆度公差可控制在射频信号接收要求的范围内，避免环体形变带来的接收效率下降。支撑底座采用分层式结构，最下层为接触桌面的安装底板，底板尺寸经过优化，可保证天线放置在常规桌面时不会出现侧翻，中间层为配重与接线容纳腔，可将环体的馈线接头隐藏在腔体内部，避免馈线外露影响整体整洁度，最上层为环体连接支座，支座与环体的连接处做了角度定位结构，可保证环体始终保持垂直于桌面的姿态，同时预留了小范围的角度调整余量，方便使用者根据实际接收信号的方向微调环体朝向。材质选择上，整体采用胶合板作为加工基材，这类材料介电常数稳定，不会对射频信号产生额外的屏蔽或干扰，同时加工难度低，成型后结构强度足够支撑环体的重量，表面涂覆透明游艇漆，一方面可以隔绝空气中的水汽，避免胶合板受潮变形，另一方面光滑的漆面也不会积附灰尘，长期放置在室内也能保持外观整洁。设计过程中重点考量了室内使用的边界条件，整体高度控制在桌面摆放的合理范围内，不会遮挡桌面其他物品，环体的外径尺寸经过计算，既保证了三个波段的接收效率，又不会因为尺寸过大占用过多桌面空间，底座的底部预留了防滑垫安装槽，可粘贴防滑胶垫避免放置时刮花桌面，同时提升放置的稳定性。馈线的走线从底座内部引出，可直接连接到接收设备，走线路径做了圆角处理，避免馈线被结构棱角磨损，环体与支座的连接采用可拆卸式设计，日常收纳时可以将环体从底座上拆下，减少存放占用的空间。
