业余卫星通信用18单元交叉极化八木天线

这款18单元交叉极化八木天线，核心服务于430-440MHz超高频段的业余无线电卫星通信场景，是业余无线电爱好者开展天地链路通信的核心收发设备。从实际使用场景来看，该频段属于业余无线电UHF波段，是低轨业余卫星过境时常用的通信频段，天线的交叉极化设计，能够匹配低轨卫星高速过境时产生的极化旋转特性，避免因极化失配导致的信号深度衰落，保障上行发射与下行接收的链路稳定性。

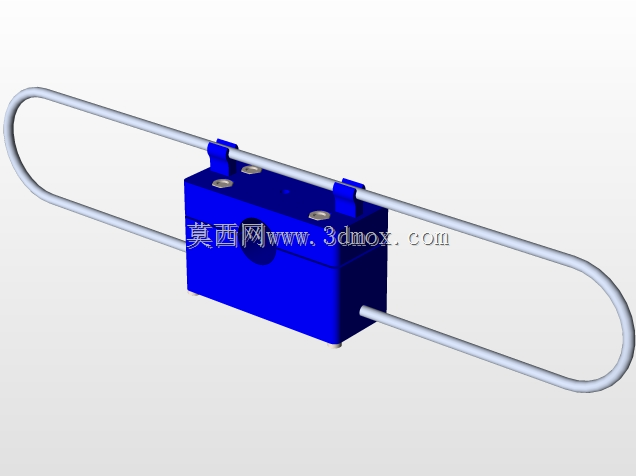

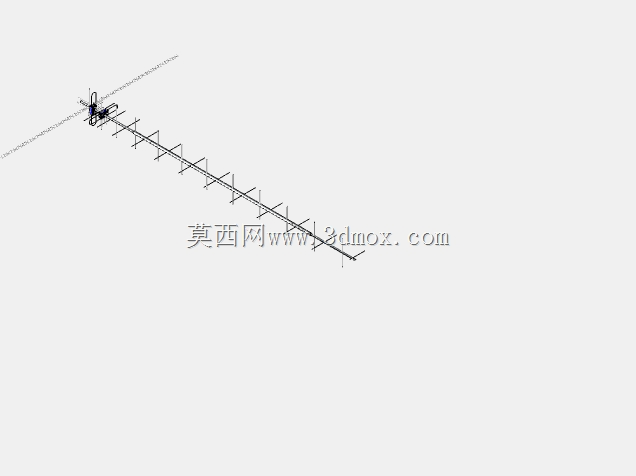

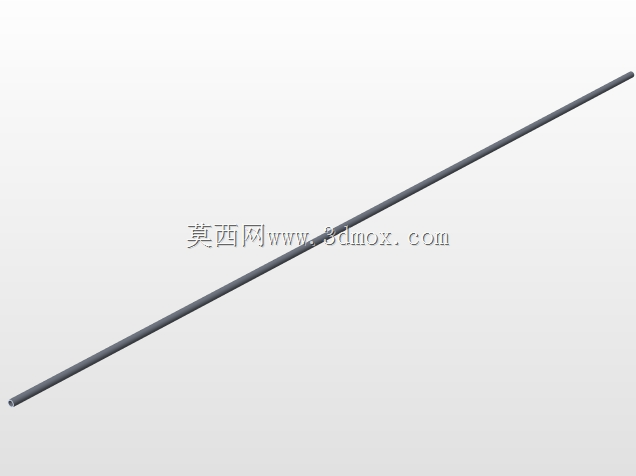

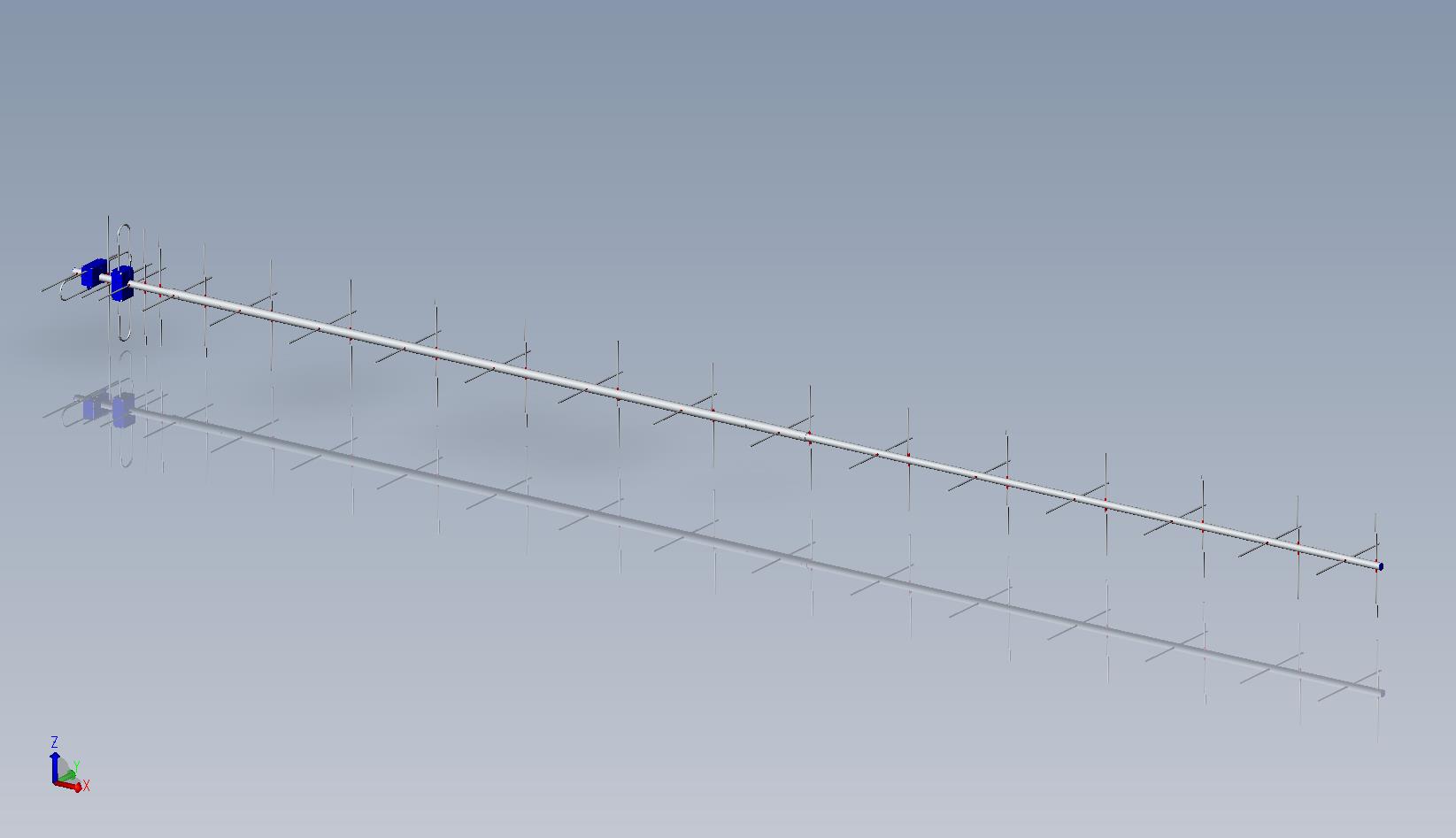

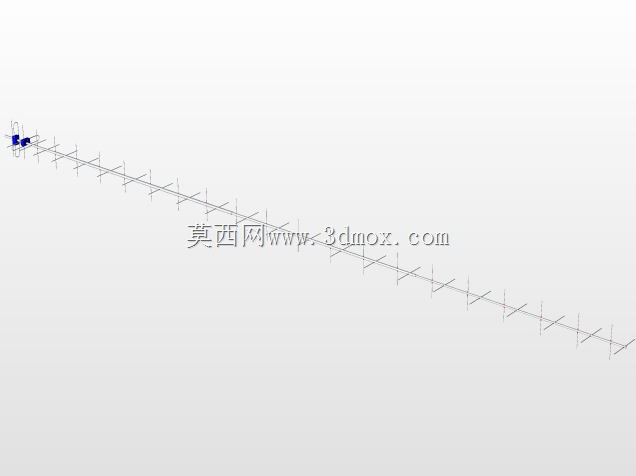

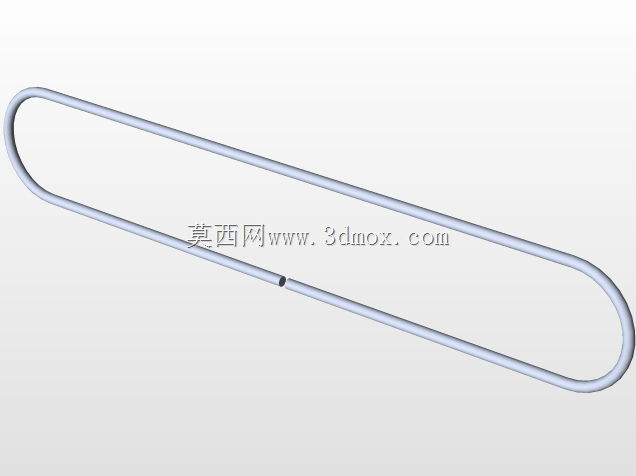

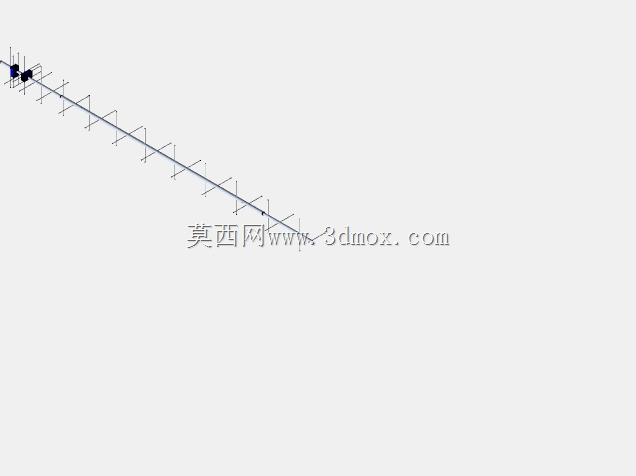

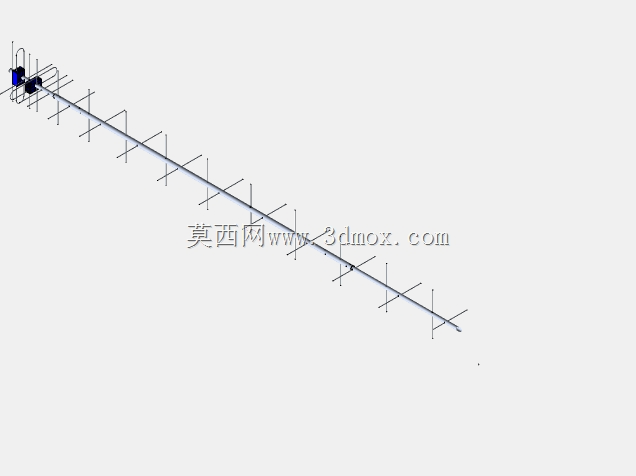

从设计思路上，该天线采用经典八木天线的引向器-有源振子-反射器结构，共设置18组辐射单元，其中包含两组正交布置的有源振子，分别对应水平与垂直极化方向，可通过后端馈电网络切换极化方式，也可同时接入两路收发信机实现双极化同时工作。引向器沿主梁轴向等梯度排布，通过逐次缩短的单元长度引导电磁波沿端射方向叠加，提升天线的前后比与增益，反射器设置在有源振子后侧，抑制后向干扰，降低地面杂波反射对接收信号的影响。

外形尺寸方面，该天线整体为长条形轴向结构，主梁采用轻质金属型材加工，在保证结构刚度的同时控制整体重量，降低户外架设时的风阻与安装载荷。安装边界上，主梁中部预留标准抱杆安装位，可适配常规户外通信杆的管径范围，安装时需保证天线轴向指向卫星过境的仰角方位，正交振子的极化方向需与卫星信号极化方向匹配，架设位置需避开周边高大金属构筑物的遮挡，减少近场遮挡带来的方向图畸变。

功能特性上，该天线在430-440MHz工作频段内具备稳定的增益表现，交叉极化端口隔离度满足业余卫星通信的使用要求，端射方向的主瓣波束宽度适配低轨卫星过境时的跟踪需求，无需复杂的伺服跟踪系统即可在卫星过境的数分钟窗口内完成信号收发。结构上所有辐射单元与主梁之间采用绝缘固定件连接，避免单元与主梁直接导通导致的谐振频率偏移，单元端部做钝化处理，降低户外长期使用的尖端放电风险，整体结构可耐受常规户外露天环境的风雨侵蚀，适合固定站址的长期架设使用。
