汽车拖车用弹簧加载式插销门闩结构

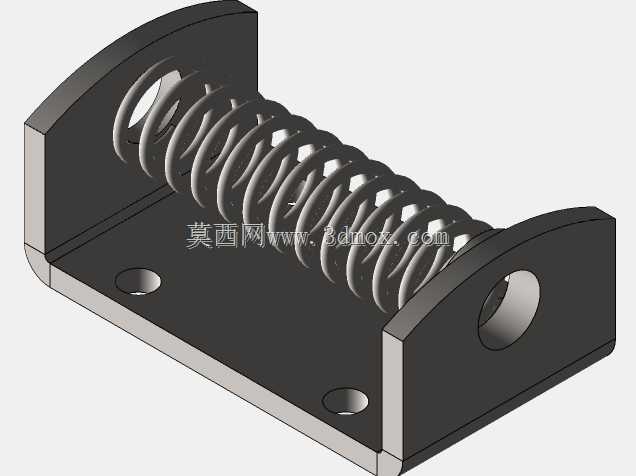

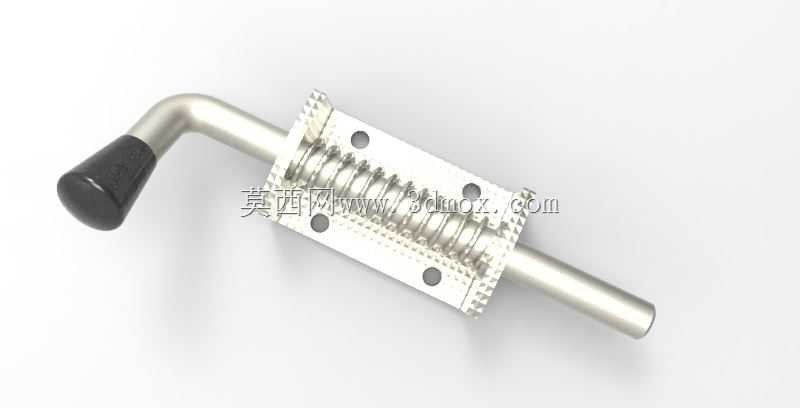

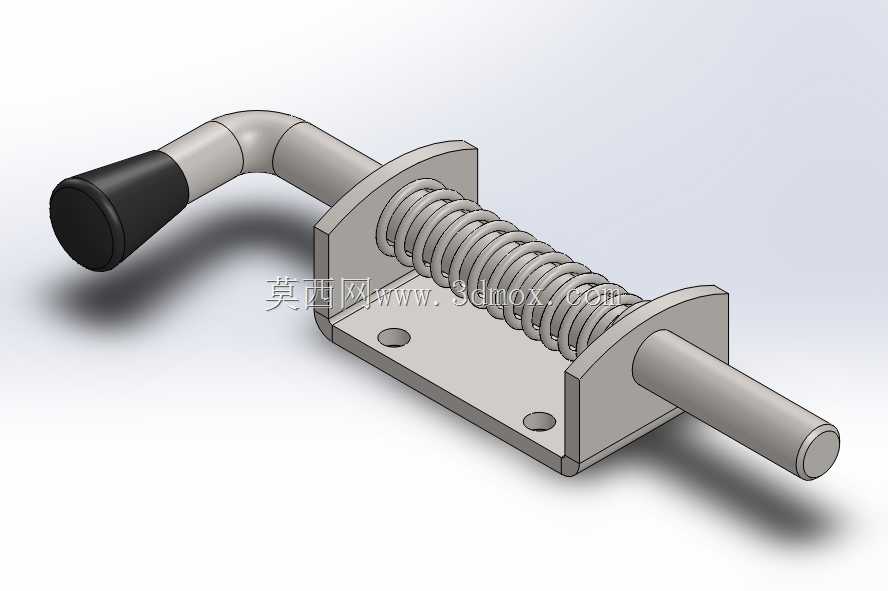

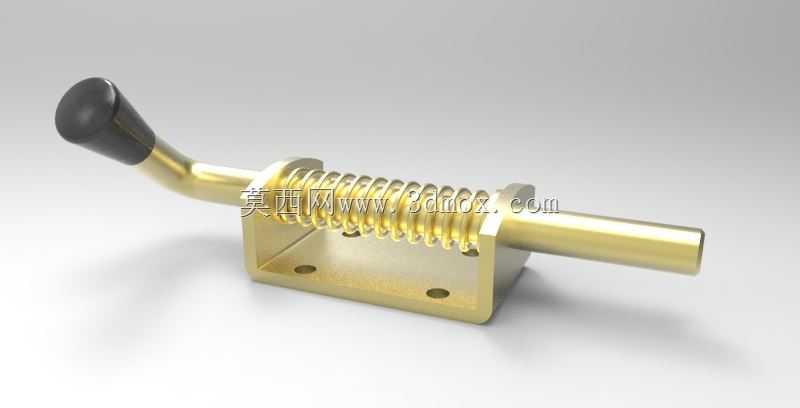

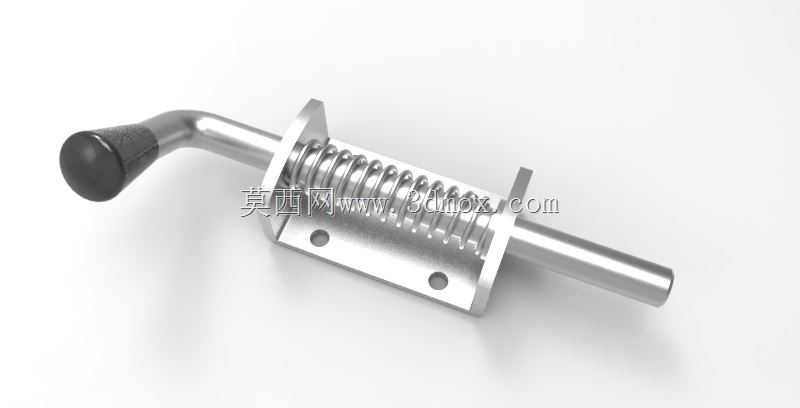

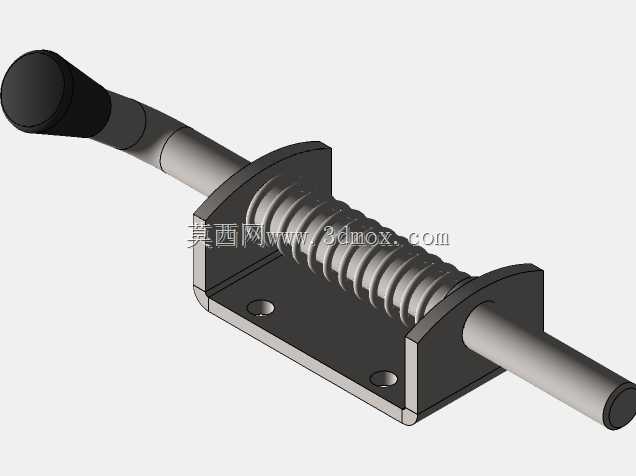

该款弹簧加载式插销门闩主要面向汽车拖车的连接锁紧场景设计，是拖车栏板、活动连接部位实现快速开合与可靠锁止的核心五金构件，在日常拖车作业、农用运输拖挂、小型设备拖运场景中，能够快速实现活动部件的锁止与解锁，避免运输过程中栏板松脱、连接部位移位引发的货物掉落或行驶安全问题。从功能特性来看，该构件采用弹簧预紧复位结构，常态下插销在弹簧推力作用下保持伸出锁止状态，拉动带防滑握套的弯形操作手柄即可压缩弹簧带动插销回缩，完成解锁动作，松开手柄后弹簧自动推动插销复位锁止，操作无需额外辅助工具，单手即可完成开合动作，适配户外作业时戴防护手套的操作需求，握套采用防滑橡塑材质，低温环境下也能保持合适的握持摩擦力，避免操作打滑。从设计思路层面，整体结构采用对称式双安装座布局，插销杆贯穿两个带安装孔的固定座，弹簧套设在插销中段位于两个安装座之间的区域，既能够为弹簧提供稳定的导向限位，避免弹簧受力偏载出现卡滞，也能通过双座支撑提升插销的径向承载能力，在承受拖车行驶过程中的颠簸冲击时，插销不会出现弯曲变形或卡滞无法动作的问题；操作端采用弯形手柄设计，相比直柄结构更符合人体工学，操作时的施力角度更贴合手部自然姿态，长时间反复操作也不易产生肌肉疲劳，同时手柄末端的握套完全包覆金属杆端部，避免金属棱角划伤操作人员。在外形尺寸与安装边界方面，该插销整体沿插销轴向的总长度适配常规拖车栏板的连接厚度，两个安装座上的沉头安装孔采用标准孔距设计，可直接匹配市面上主流小型拖车的栏板安装位，安装时仅需通过螺栓将两个固定座锁紧在安装基面即可，无需对原有拖车结构做额外改造；插销的有效锁止行程经过合理匹配，既保证解锁时插销能够完全退出锁合孔实现顺畅开合，也避免行程过长导致整体结构冗余占用过多安装空间，插销端部做圆角导正处理，锁合时即使存在小幅位置偏差也能顺利导入锁孔，降低对位操作难度。整体结构没有复杂的异形构件，所有零部件都采用常规五金加工工艺即可生产，后期维护时仅需定期清理插销表面的泥沙污渍、在滑动部位涂抹少量润滑脂即可长期稳定使用，能够适应户外露天作业的风吹雨淋、泥沙飞溅的恶劣使用环境，弹簧采用防锈弹簧钢材质，固定座与插销杆表面做防锈处理，长期使用也不易出现锈蚀卡滞的问题。
