单片式摩擦离合器传动结构设计

单片式离合器是机械传动系统中应用极为广泛的动力切换部件，主要搭载于手动挡乘用车辆、轻型工程机械、小型农用动力设备以及部分工业机床的传动链路中，核心作用是在动力输入轴与输出轴之间实现动力的平稳接合与彻底切断，满足设备起步平稳、换挡顺畅、过载保护的实际使用需求。在车辆传动场景中，它布置在发动机飞轮与变速器输入轴之间，起步时通过摩擦副的逐步滑磨将发动机动力平缓传递给传动系统，避免传动部件受到刚性冲击；换挡时快速切断动力传递，减少齿轮啮合冲击，延长传动部件使用寿命；当传动系统承受超出设计阈值的载荷时，摩擦副会主动打滑，避免核心动力部件因过载出现结构性损坏。

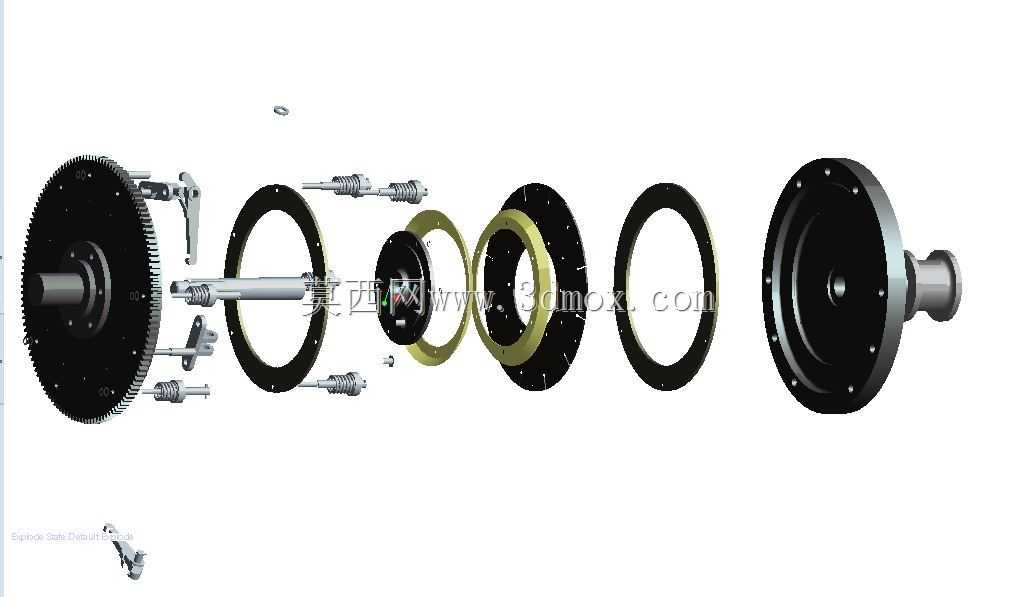

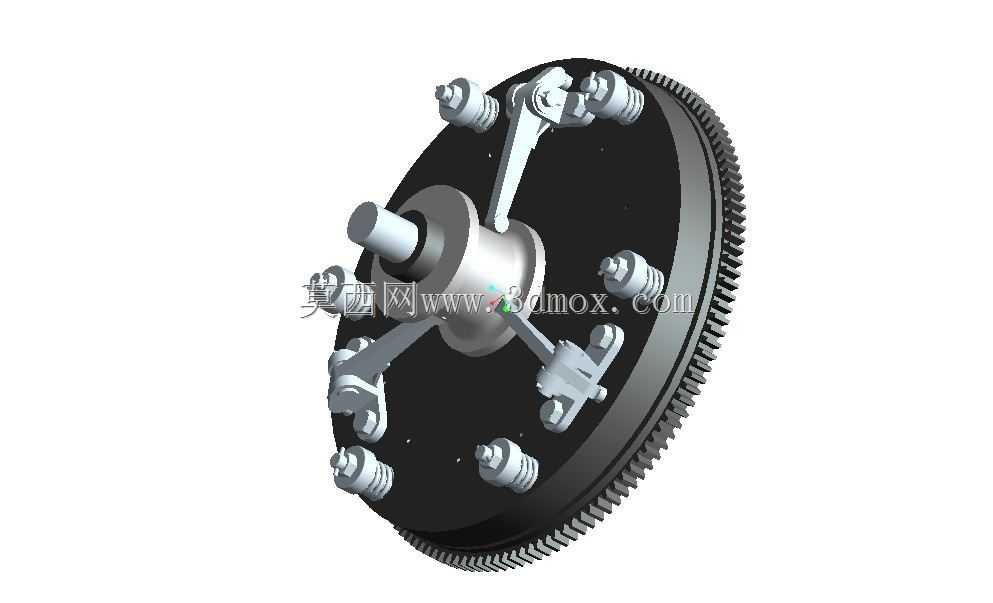

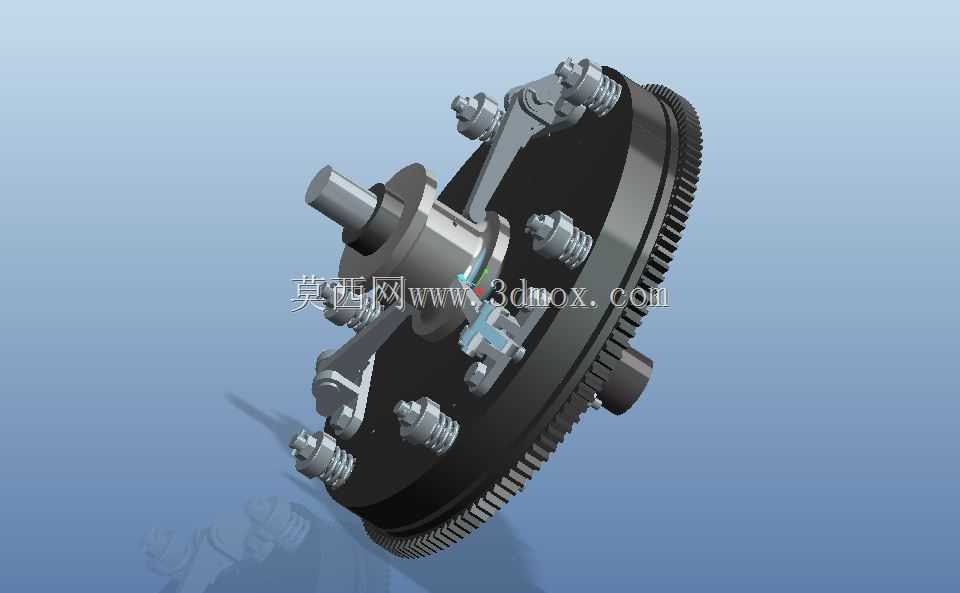

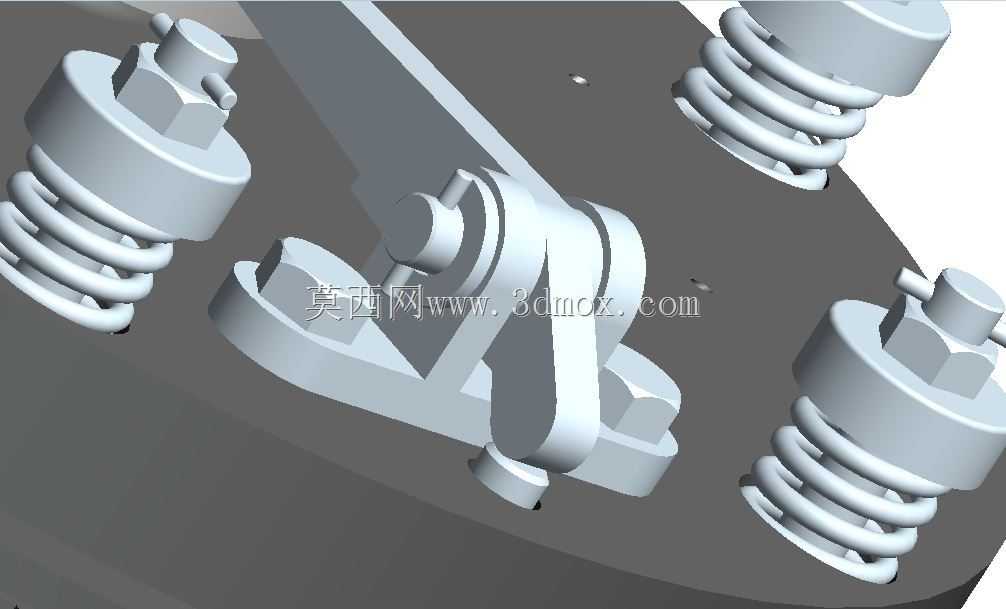

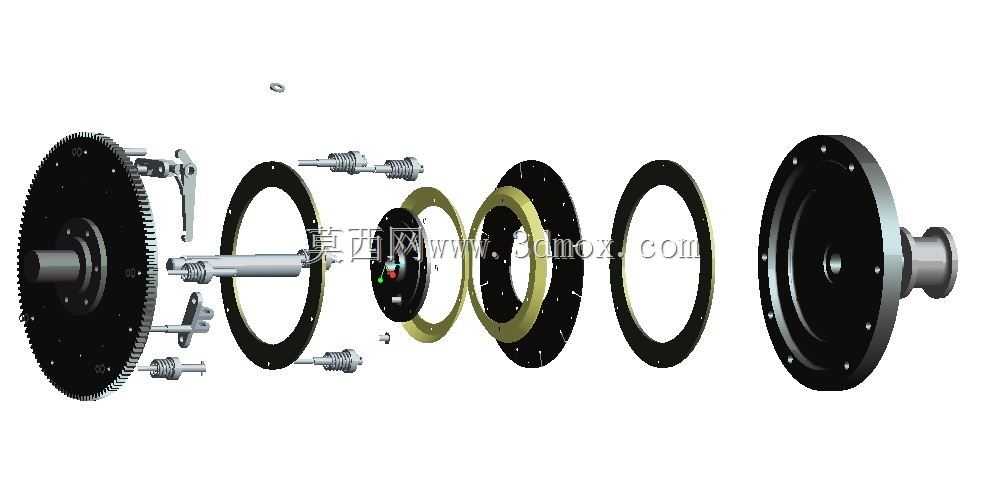

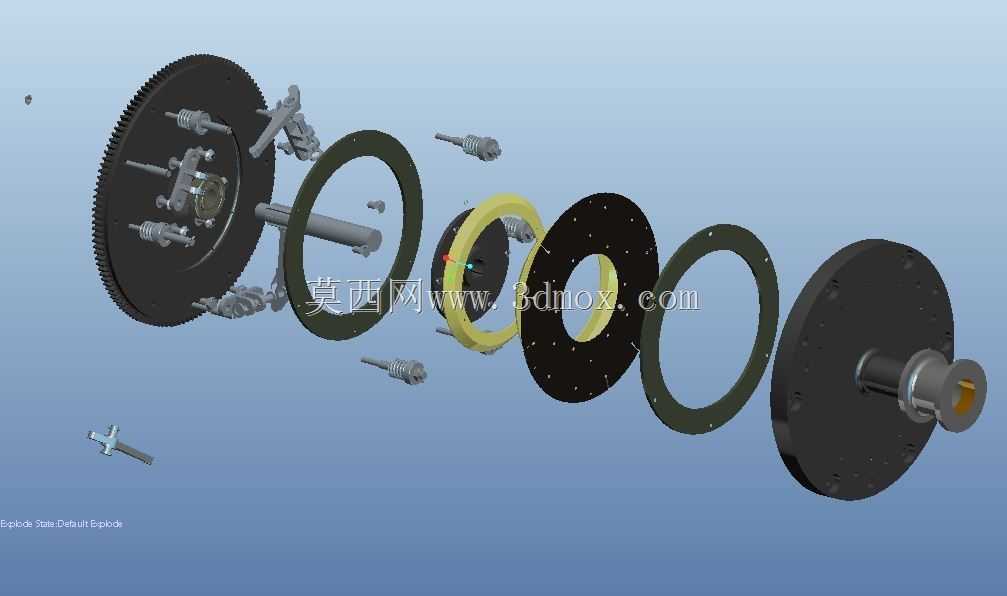

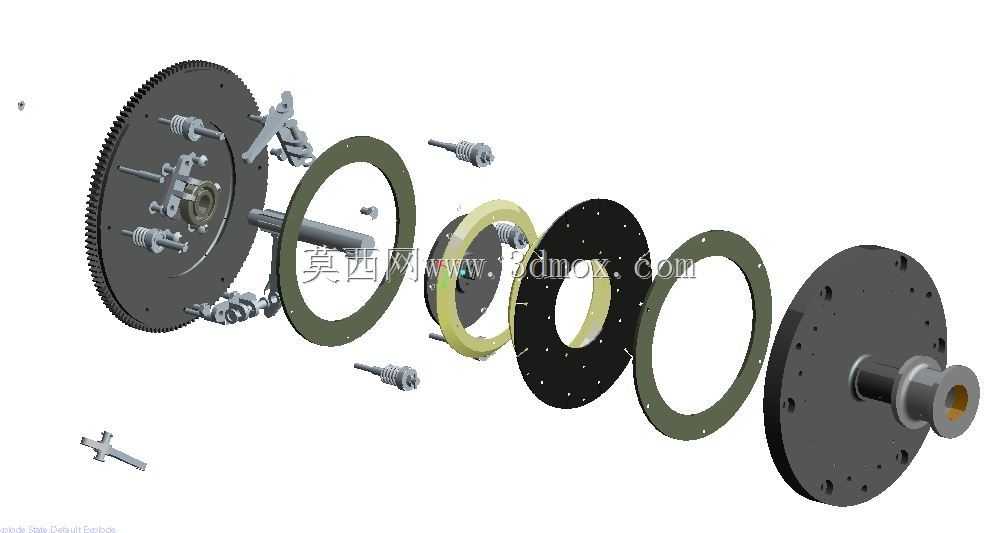

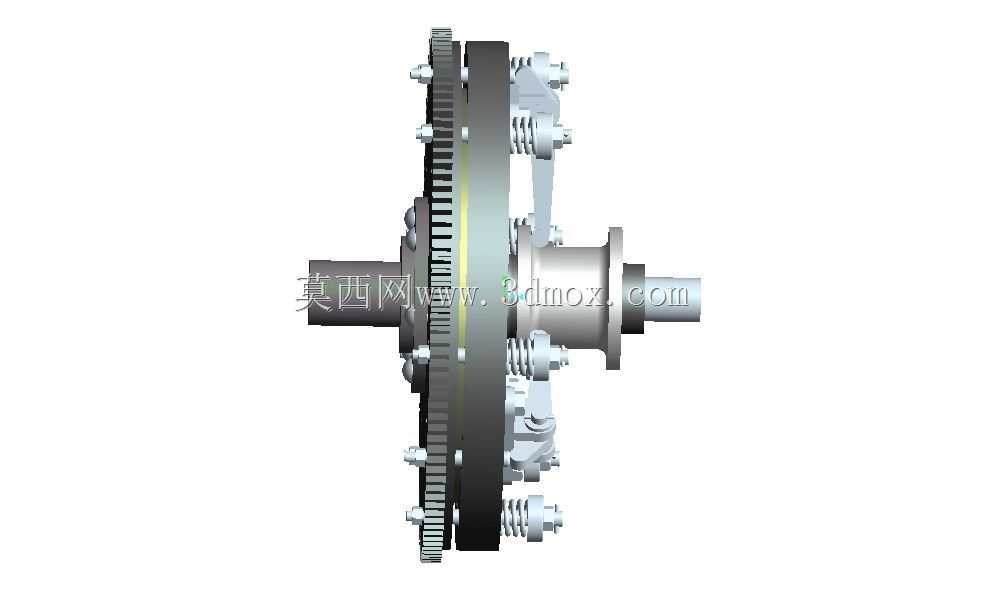

这款单片式离合器采用单摩擦片式结构设计，核心由主动压盘组件、从动摩擦盘、膜片弹簧压紧机构、分离拨叉驱动结构以及外圈传动齿圈组成。设计过程中优先考虑动力传递的扭矩容量与接合平顺性的平衡，主动压盘采用高刚度铸铁材质的盘型结构，与发动机飞轮端刚性连接，随动力输入轴同步旋转；从动摩擦盘两侧附着高摩擦系数的耐磨摩擦衬片，中心通过花键毂与输出轴实现滑动连接，可沿轴向小幅移动完成接合与分离动作；膜片弹簧采用蝶形弹簧结构，沿圆周均匀布置压紧点，相比传统螺旋弹簧结构，压紧力分布更均匀，轴向安装尺寸更紧凑，高速旋转时不会因离心力出现压紧力衰减的问题。分离机构采用径向布置的分离杠杆结构，分离轴承推动分离指端时，杠杆结构带动压盘轴向移动，解除对从动盘的压紧力，实现动力切断。

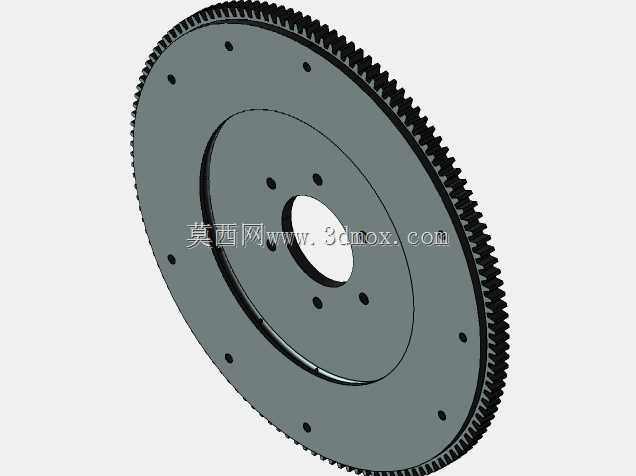

从安装边界来看，这款离合器的外圈传动齿圈与飞轮端齿圈参数匹配，可直接适配对应规格的飞轮安装位，中心花键毂采用标准渐开线花键参数，可与通用规格的变速器输入轴直接配合，轴向总厚度控制在紧凑区间内，不会额外占用传动舱的轴向布置空间，安装时只需保证压盘与飞轮端面的平行度公差在设计范围内，即可保证摩擦副全面接触，避免偏磨导致的扭矩传递不足、抖动等问题。摩擦片表面设计有均匀分布的散热沟槽，长时间半联动工作时可快速导出摩擦产生的热量，避免摩擦衬片因高温出现烧蚀、摩擦系数骤降的问题；圆周布置的压紧力调节结构可根据摩擦片的磨损量自动补偿压紧行程，在摩擦衬片正常磨损周期内无需人工调整间隙，大幅降低设备的日常维护成本。
