键盘键端半圆加工专用研磨设备结构

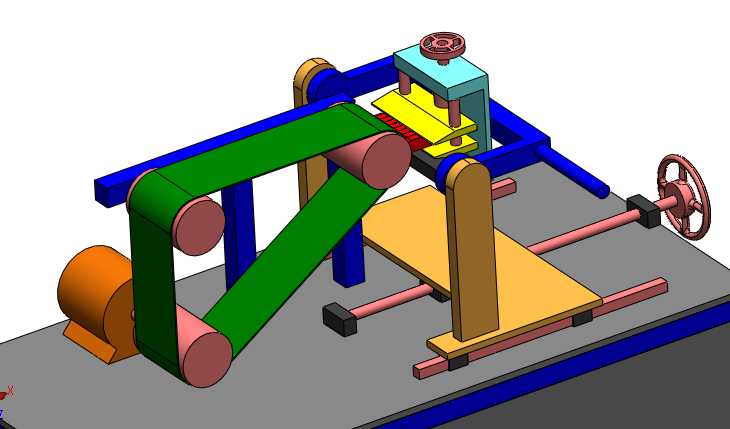

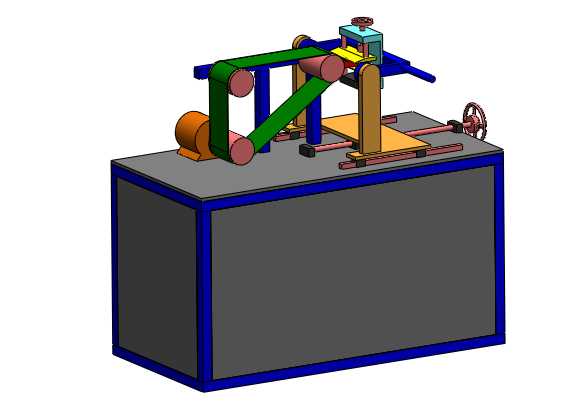

　　在键盘零部件精密加工的产线环节中，键帽与键轴配合的端部半圆成型质量，直接决定按键按压的顺滑度与装配适配精度，这款专用研磨设备正是针对该工序的加工需求完成的结构设计，可适配常规尺寸机械键盘、薄膜键盘的键端半圆加工工序，替代传统手工打磨与通用磨床的低效作业模式。设备整体采用卧式布局，底部为整体式焊接安装底座，安装时需预留1200mm×800mm的地面固定空间，底座上平面加工有统一的T型槽安装基准，所有功能组件均通过定位销与螺栓固定在该基准面上，可有效避免研磨作业时的振动传导影响加工精度。动力输入部分采用带传动结构，橙色驱动电机通过三角带将动力传递至绿色带轮组，带轮组的张紧度通过侧边的可调支撑座实现调节，

　　该传动方式可在研磨负载突变时起到缓冲保护作用，避免电机堵转损坏，同时带轮的传动比经过匹配计算，可让研磨工作轮维持在适合键端塑料/金属材质加工的线速度区间，防止转速过高导致工件端面烧蚀、转速过低出现加工毛刺。工件进给部分采用双导杆滑台结构，两根平行的粉色光轴导轨作为进给导向支撑，黄色工作台通过直线轴承与光轴配合，可实现沿工件进给方向的平稳滑动，工作台侧边配置手轮驱动结构，操作人员可通过转动手轮控制工作台的进给速度与进给行程，手轮侧配有刻度盘，可精准控制单次进给的磨削量，适配不同加工余量的键端工件加工需求；工作台表面预留有工件定位工装的安装孔位，可根据不同规格的键类工件快速更换定位夹具，无需重新调整设备整体基准。

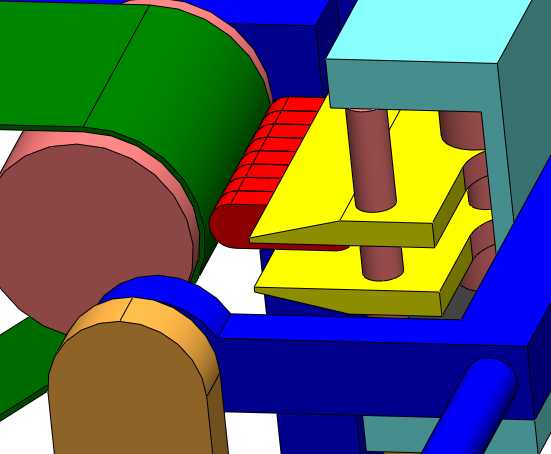

　　工件压紧机构设置在研磨工位正上方，采用手轮驱动的螺旋压紧结构，顶部手轮转动时可带动下方的黄色压块垂直升降，压块与工件接触的面做了防滑纹理处理，可在研磨过程中牢牢固定待加工键排，避免工件受磨削力作用出现位移导致半圆轮廓偏差；压紧机构的立柱与底座采用刚性连接，可承受磨削过程中的侧向力，保证压紧状态的稳定性。设备的研磨执行组件设置在带传动机构的输出端，研磨轮的安装轴经过动平衡校正，可有效降低高速转动时的径向跳动，保证加工出的半圆轮廓度公差控制在0.02mm以内，满足键盘按键的装配精度要求。从设计逻辑上看，该设备没有采用复杂的数控系统，全部采用手动调节与机械传动结构，一方面降低了设备的制造成本与后期维护难度，

　　适合中小型键盘零部件加工厂的小批量多规格生产场景，另一方面所有操作部件都设置在操作人员伸手可及的范围内，上下料、压紧、进给、研磨的操作流程符合人体工程学要求，单人即可完成整道工序的操作，相比通用磨床加工键端半圆的作业模式，加工效率可提升40%以上，同时加工一致性远高于手工打磨作业。设备的各运动部件都预留了润滑注油孔，日常维护时只需定期给导轨、轴承、传动带轮加注润滑脂即可，无需复杂的保养流程；整体结构的外露传动部分都设置了安全防护空间，安装时可根据车间安全要求加装透明防护挡板，避免磨削碎屑飞溅伤人。
