机加工用快换式轴类零件定位钻模结构

　　在中小批量轴类、盘套类零件的径向孔加工场景里，这类快换式钻模是车间里替代划线钻孔、提升孔位一致性的核心工装，很多做液压接头、小型传动轴、阀件加工的班组，都会备上几套适配不同直径工件的同结构钻模，不用每次划线找正，装夹完就能直接下钻，孔位的位置度公差能稳定控制在0.1mm以内，比手工划线钻孔的精度提升一个量级，还能减少钻头崩边、孔斜的报废问题。

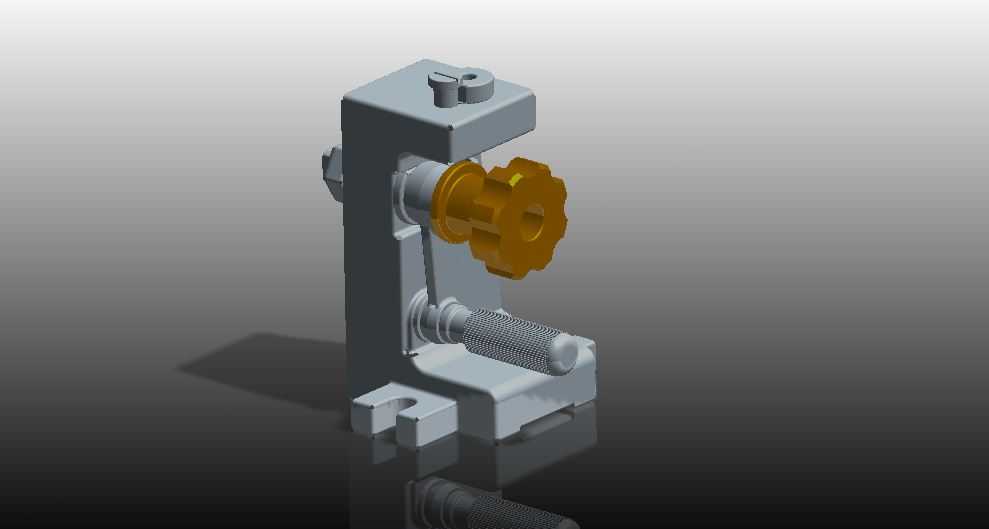

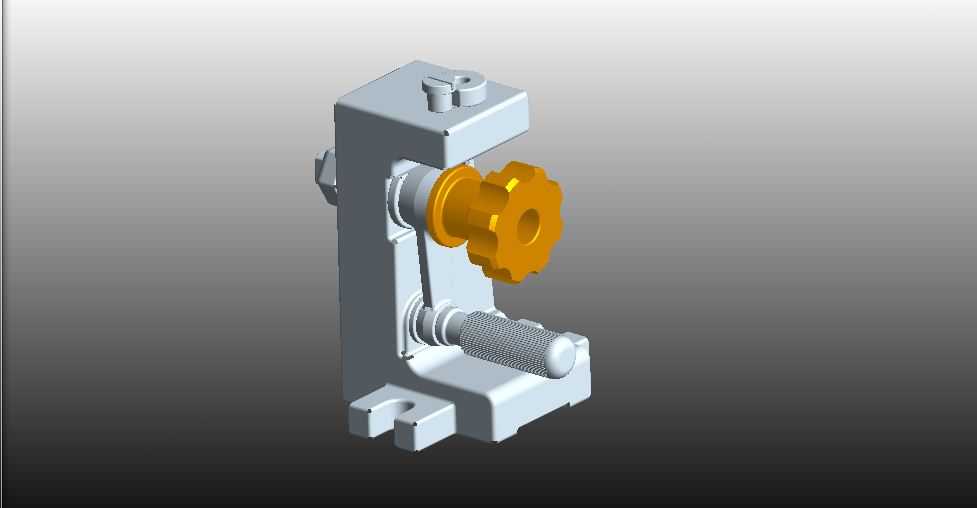

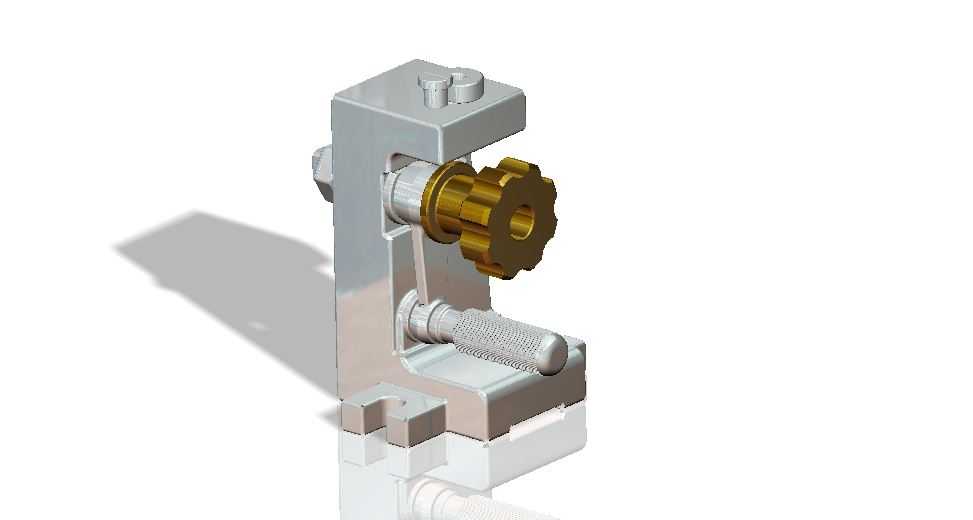

　　从结构设计逻辑来看，这套钻模的主体采用L型一体式铸造支座做承载基础，底部开出两个对称的U型安装槽，安装时可以直接通过T型螺栓固定在钻床工作台的T型槽上，U型槽的长度预留了20mm的位置调整余量，适配不同钻床工作台的槽距偏差，安装时不需要额外做转接板，直接锁紧就能保证钻模主体和钻床主轴的垂直精度。支座的竖直段集成了钻套定位孔与锁紧机构，水平段则布置了工件装夹的定位与进给结构，整体没有多余的外露零件，加工时的铁屑会顺着支座的竖直立面自然滑落，不会堆积在装夹位置影响定位精度。

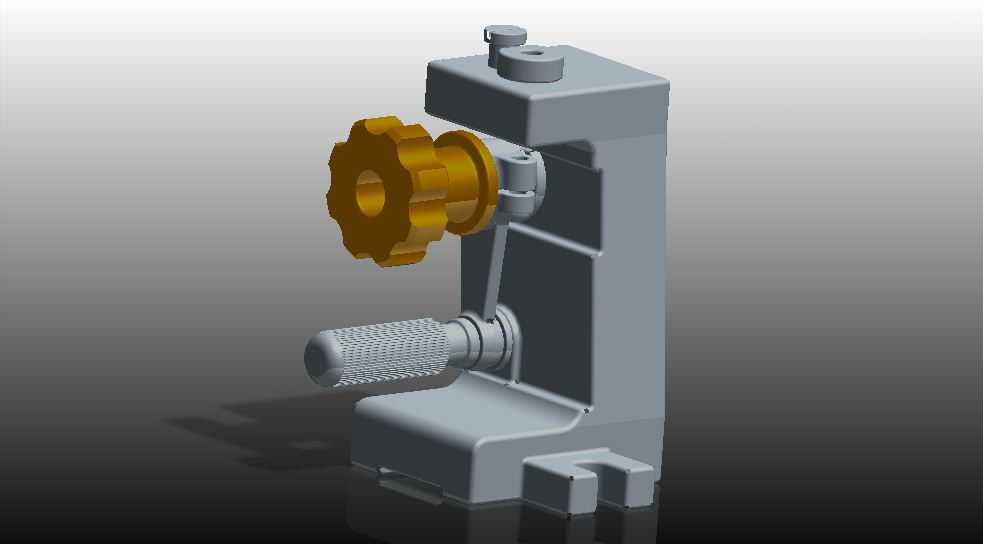

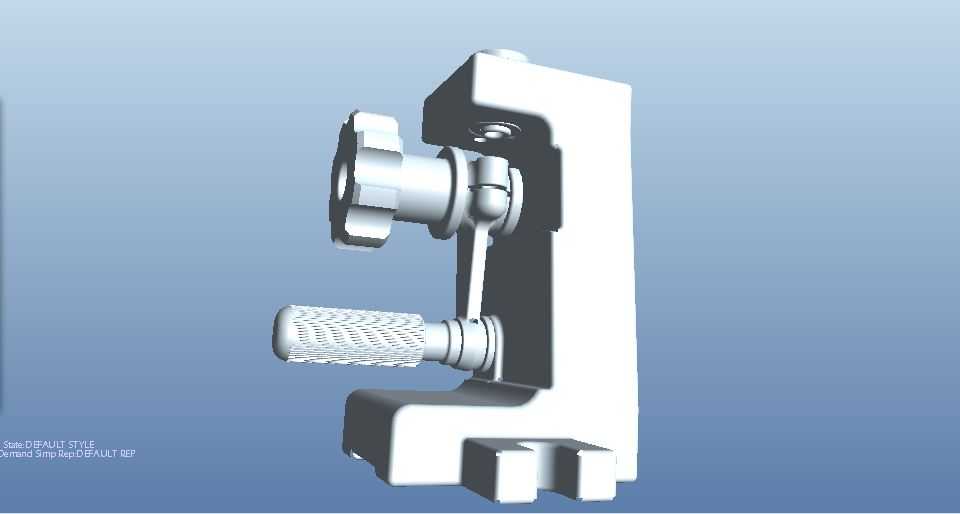

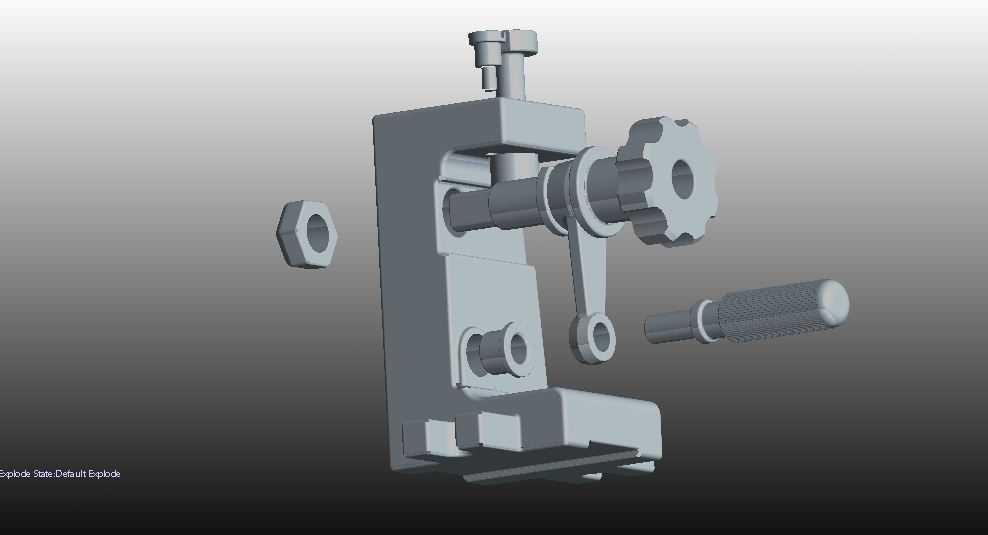

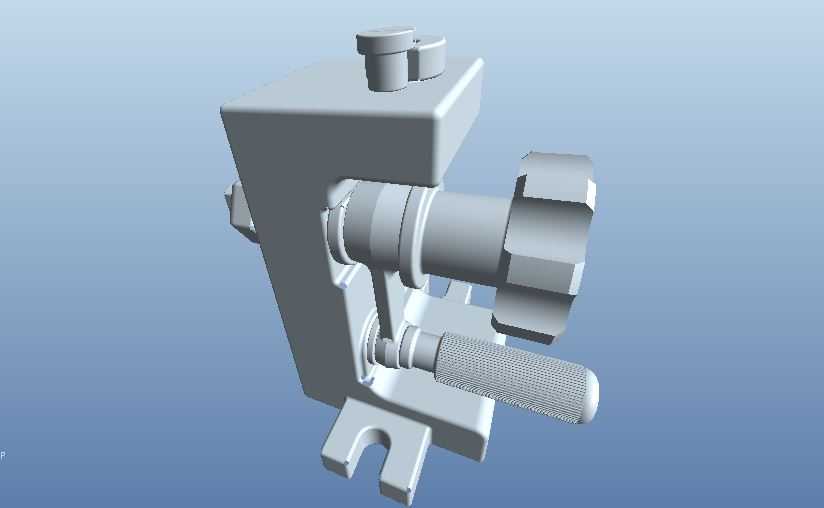

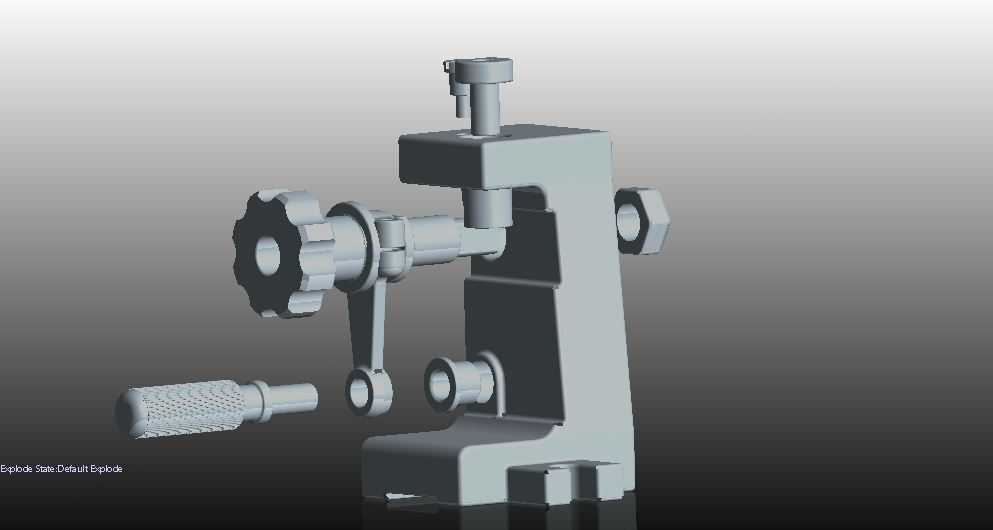

　　工件装夹端采用了快换式弹性胀套配合手轮锁紧的结构，装夹工件时不需要额外扳手，只需要转动侧面的滚花手柄，就能带动内部的梯形丝杠进给，推动胀套张开撑紧工件内孔，端部的星形手轮用来调整工件的轴向定位位置，针对不同长度的轴类零件，可以通过星形手轮调整工件伸出长度，保证钻孔位置到工件端面的尺寸公差。钻套位置和工件装夹轴线的同轴度、垂直度在装配时已经通过配磨支座端面保证，更换不同内径的钻套就能适配不同直径的钻头，加工不同孔径的径向孔时不需要重新调整钻模位置，只需要更换对应规格的钻套即可，换型时间不超过2分钟，非常适合多品种小批量的加工场景。

　　这套钻模的外形整体控制在200mm×150mm×180mm的边界范围内，不会占用钻床工作台过多的操作空间，操作时所有的锁紧手柄都布置在操作人员的正面及侧面，装夹工件时不需要探身到钻床主轴下方，操作安全性有足够保障。和传统的分体式钻模相比，一体式的支座结构刚性更好，钻孔时的振动更小，不仅能延长钻头的使用寿命，还能保证孔壁的表面粗糙度，加工钢件时孔壁粗糙度能稳定达到Ra3.2，不需要额外做铰孔工序就能满足多数常规轴类零件的径向孔装配要求。

　　在实际使用场景中，这类钻模除了用在台式钻床、立式钻床的钻孔工序，也可以适配摇臂钻床的批量加工，甚至在钳工班组的手工钻孔作业中，也可以通过底部的U型槽固定在钳工台面上使用，适配性很强。设计时特意在钻套下方预留了足够的排屑空间，钻削时的铁屑不会卡在钻套和工件之间，避免刮伤工件已加工表面，同时滚花手柄的握持直径做了加大处理，手上沾有切削液时也能稳定转动锁紧，不会出现打滑的问题。定位胀套采用了65Mn材料淬火处理，长期使用的磨损量极小，正常维护下使用寿命能达到3年以上，胀套磨损后只需要单独更换胀套零件，不需要更换整个钻模，后期维护成本很低。
