皮带输送式磁选除铁设备结构设计

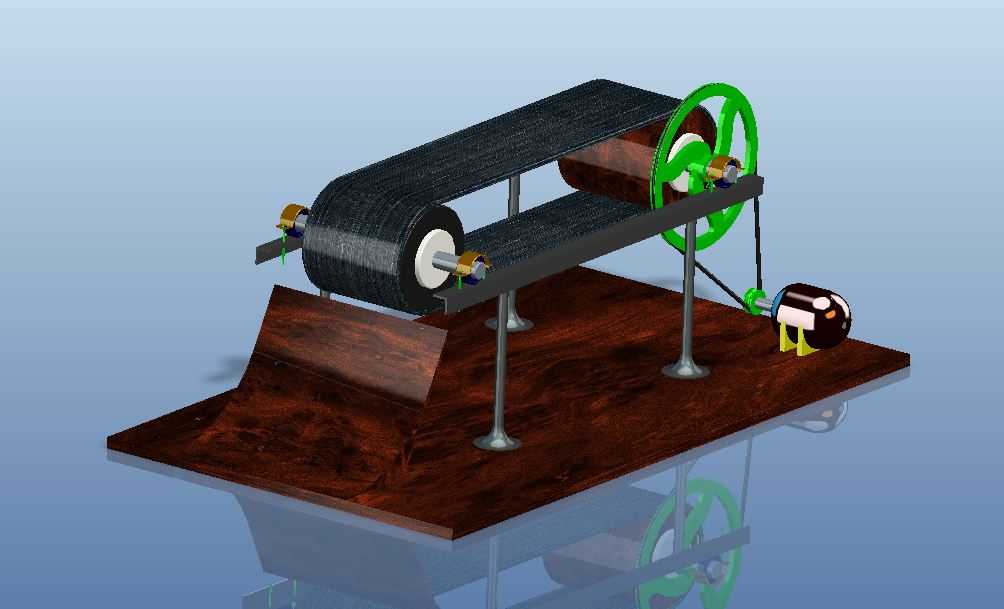

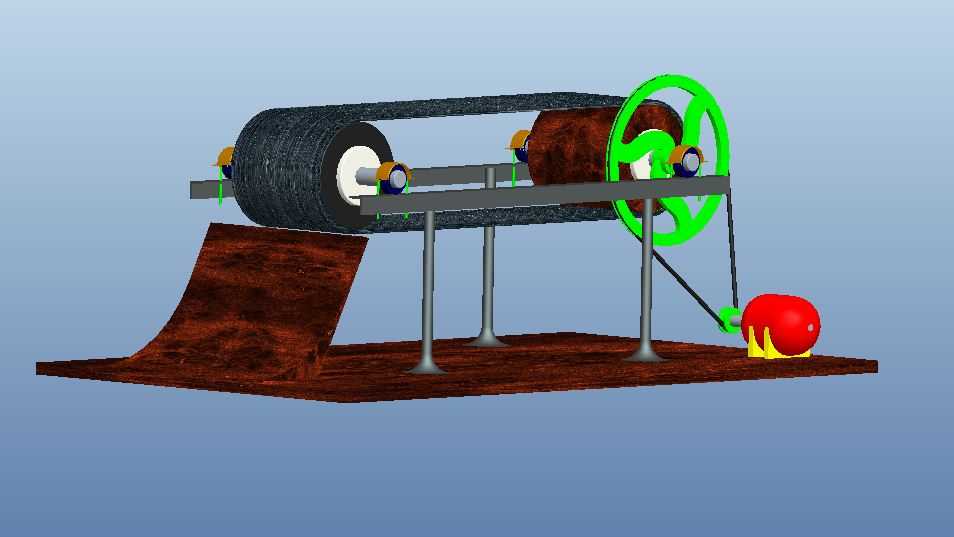

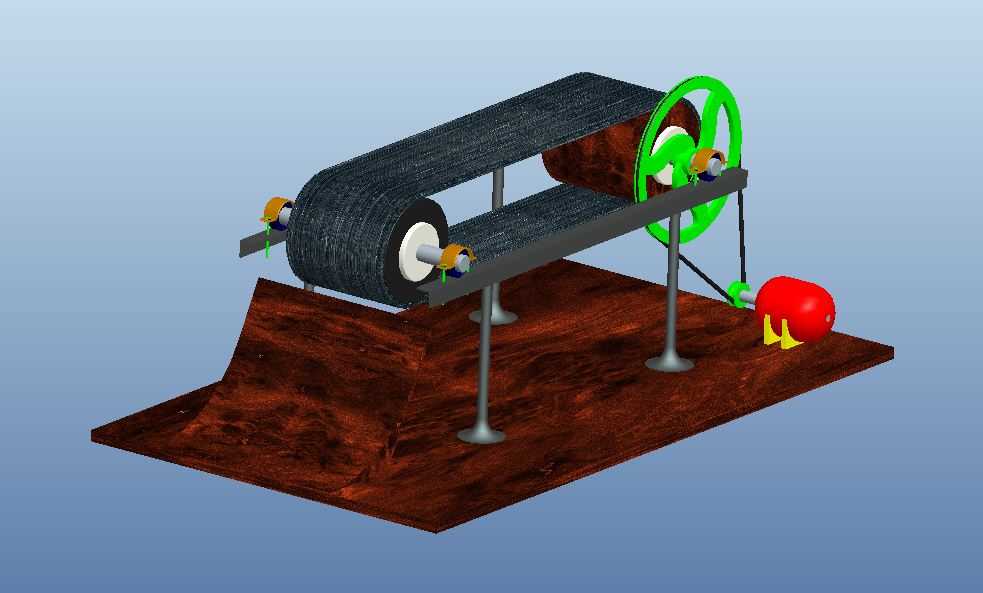

　　在散料加工处理的生产环节里，铁磁性杂物混入物料始终是影响下游设备安全、成品纯度的核心隐患，这类输送式除铁设备的应用场景覆盖了矿石分选、粮食加工、建材破碎、煤化工输送等多个散料处理工位，尤其是在皮带输送线的中段衔接位置，无需额外占用过多竖向安装空间，就能在物料输送过程中同步完成铁杂的分离作业，避免硬质铁件进入破碎机、磨粉机等核心加工设备造成辊面磨损、腔体卡滞甚至设备损毁的问题。从结构设计逻辑来看，这套设备采用了主动磁辊、从动张紧辊搭配环形输送皮带的核心架构，磁辊内部排布永磁磁组，在皮带工作面形成稳定的高梯度磁场区域，当散状物料从进料端落到输送皮带上随皮带向前运动时，混杂在物料里的铁磁性杂物会被磁场吸附，紧贴在皮带表面随皮带运动，

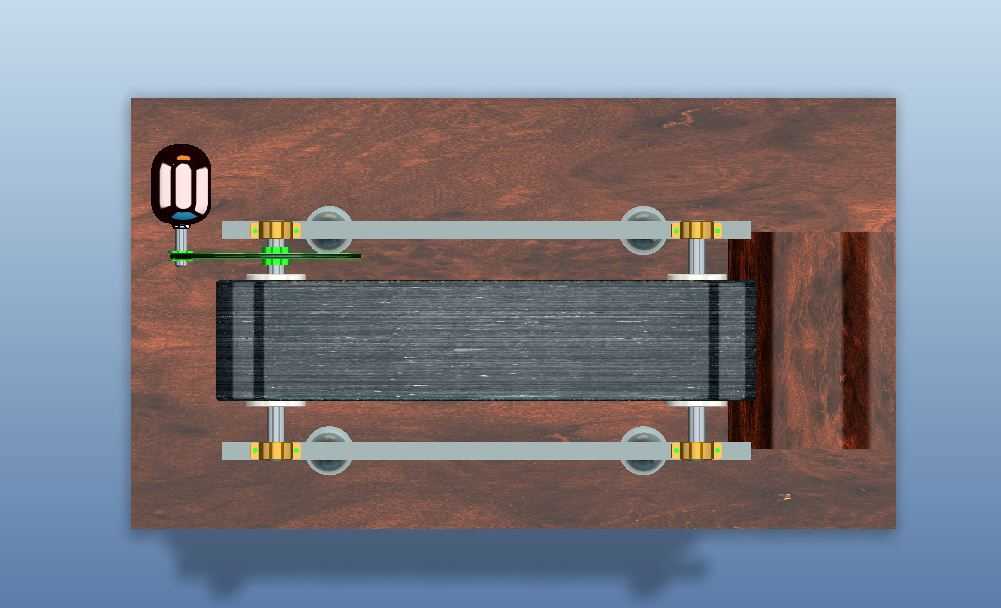

　　当皮带绕过磁辊进入无磁区的回程段时，铁件失去磁吸力就会在重力作用下落到侧边的杂料收集导槽内，而非铁磁性的物料则顺着端部的出料导板直接进入下一道工序，整个分选过程和物料输送过程完全同步，不需要额外设置独立的分选动力单元，传动效率更高。设备的机架采用方管焊接成型的支撑结构，四根立式支撑柱通过地脚板和安装基础固定，横向的两根主梁承担辊组、皮带以及物料的全部载荷，设计时需要重点核算主梁的挠度变形量，避免满载工况下主梁下挠导致皮带跑偏、磁隙变化影响除铁效果。传动端采用大直径带轮搭配手摇驱动的结构作为演示方案，实际量产应用时可以替换为减速电机直连的驱动形式，带轮的传动比设置匹配常规输送线0.8-1.5m/s的带速要求，

　　保证物料在磁场区域有足够的停留时间，确保细小铁屑也能被有效吸附。安装边界方面，设备的进料端高度需要匹配上游输送皮带的出料落差，落差控制在100-200mm区间为宜，落差过大容易造成物料飞溅、铁件弹开无法被有效吸附，落差过小则容易出现物料堆堵；设备侧边的杂料收集导槽需要预留足够的排料空间，导槽的倾斜角度不小于45度，保证分离出的铁件能顺利滑落不出现卡滞；磁辊表面和皮带之间的间隙控制在3-5mm，间隙过大会削弱工作面的磁场强度，降低除铁效率，间隙过小则容易磨损皮带表面，缩短皮带的使用寿命。张紧机构采用从动辊端的滑块调节结构，通过调整螺栓改变从动辊和主动磁辊的中心距，实现皮带张紧度的调节，同时还能微调辊组的平行度，

　　纠正皮带运行过程中的跑偏问题，张紧行程预留50-80mm即可满足皮带安装、老化张紧的调节需求。设备的出料导板采用弧形折弯结构，导板的上沿和皮带下表面保持20-30mm的安全距离，避免导板刮蹭皮带造成异常磨损，导板的出料角度顺着物料运动方向设置，减少物料下落的冲击力，降低粉尘产生量。在实际选型适配时，需要根据处理物料的粒度、输送量大小调整磁辊的直径、磁场强度以及皮带宽度，比如处理矿石类大粒度物料时需要选用更高磁场强度的磁组，搭配耐磨橡胶材质的输送皮带，应对块状物料的冲击磨损；处理粮食、塑料颗粒等轻质物料时，可以适当降低磁辊的磁场强度，选用PVC材质的轻型皮带，降低设备运行的能耗和噪音。这套结构的设计优势在于运动部件少，日常维护只需要定期检查皮带磨损情况、清理磁辊表面吸附的细小铁屑即可，不需要复杂的维护操作，整体结构的加工难度低，大部分构件都是常规的型材、标准辊件，加工制造成本可控，适合中小产能的散料处理线配套使用。
