管道侧接式滤水器三维结构设计

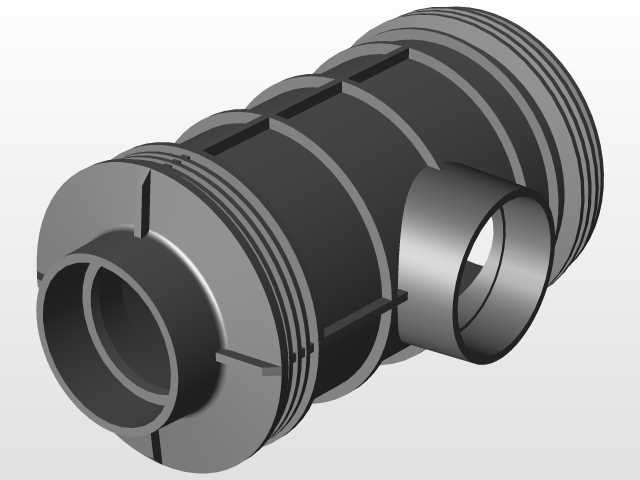

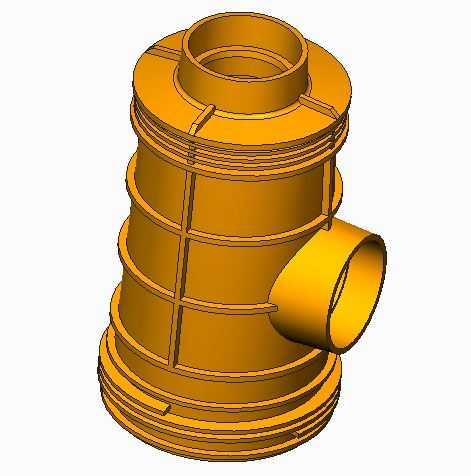

　　在民用供水、工业循环水、小型流体输送管路的实际布设场景中，这类侧接式滤水器是承担管路杂质拦截功能的核心部件，通常安装在泵阀入口、用水设备前端的管段上，避免水中裹挟的砂石、锈屑、纤维类杂质进入下游精密部件，造成阀口卡涩、流道堵塞、设备叶轮磨损等常见工程问题。不同于直通式滤水器的轴向通流结构，这款滤水器采用主腔体轴向通流、侧部设置排污/旁通接口的结构形式，在需要不停机排污、或者管路需要侧向引出支路的安装场景中，这类结构的适配性更强，不需要额外加装三通管件就能实现侧向流道的接驳，能有效减少管路的接头数量，降低管路泄漏的风险点。从结构设计逻辑来看，整个滤水器的主体为筒状承压腔体，上下两端设置带多道环形卡槽的接口结构，

　　这类卡槽是为了适配快装卡箍或者螺纹压套的连接形式，安装时不需要在管端加工外螺纹，直接将管路插入接口后通过卡箍锁紧即可，现场安装效率更高，同时多道环形槽可以嵌入橡胶密封圈，在0.6-1.0MPa的常规供水压力下能保证足够的密封性能，避免接口处出现渗漏。侧部的接口与主腔体垂直连通，内部对应位置设置有滤网安装定位台阶，实际装配时，筒状滤网从主腔体上端放入，抵靠在腔体内部的定位凸台上，上端通过端盖压合固定，水流从上端接口进入腔体后，必须经过滤网的过滤才能从侧部接口流出，被拦截的杂质会在重力作用下沉积在腔体底部，不会持续附着在滤网表面造成滤网堵塞，日常维护时只需要打开下端的堵头或者侧部的排污口，就能将沉积的杂质冲出，

　　不需要将整个滤水器从管路上拆卸下来，大幅降低了日常运维的工作量。在安装边界的尺寸设计上，主腔体的直径需要匹配对应管路的通流能力，避免通流截面突变造成过大的管路压损，通常这类滤水器的滤网有效过滤面积会设计成接口通流面积的3-5倍，即使滤网表面附着30%左右的杂质，依然能保证足够的通流能力，不会造成管路流量明显下降。上下接口的同轴度公差控制在0.1mm以内，避免安装后管路出现额外的装配应力，侧部接口的轴线与主腔体轴线的垂直度公差控制在0.15mm以内，保证侧向接驳的管路能顺利对接，不会出现别劲的情况。腔体壁厚的设计需要满足对应公称压力的强度要求，常规供水工况下采用注塑成型的塑料材质时，壁厚控制在3-4mm就能满足强度要求，

　　若采用金属材质铸造，壁厚可以适当减薄，但需要在腔体外部设置加强筋结构，避免承压时出现腔体变形。另外，腔体内部的流道做了圆弧过渡处理，没有直角突变的结构，能减少水流在腔体内部的涡流损失，降低水流通过滤水器时的噪音，同时避免杂质在流道死角处沉积。滤网的选型上，通常根据下游设备的过滤精度要求选择对应网孔的滤网，普通民用供水场景选择40-60目的滤网就能满足需求，工业循环水场景可以根据杂质粒径选择20-40目的滤网，若用于饮用水过滤则可以更换为精度更高的编织滤网或者熔喷滤芯，整个滤水器的滤网安装结构做了通用化设计，不需要改动主体结构就能适配不同类型的过滤元件，拓展了产品的适用场景。在实际管路布设时，这类滤水器需要预留足够的操作空间，尤其是上端端盖的位置，需要预留出能取出滤网的操作距离，侧部接口如果作为排污口使用，需要预留阀门安装的空间，方便日常排污操作。安装时要注意水流方向与滤水器上标注的方向一致，避免反向进水造成滤网被冲脱，失去过滤作用。相较于传统的Y型过滤器，这类筒状侧接滤水器的容污能力更强，维护周期更长，在水质杂质含量较高的工况下，能减少维护的频次，同时结构更简单，没有复杂的活动部件，长期使用的故障率更低，适合在长期连续运行的管路系统中使用。
