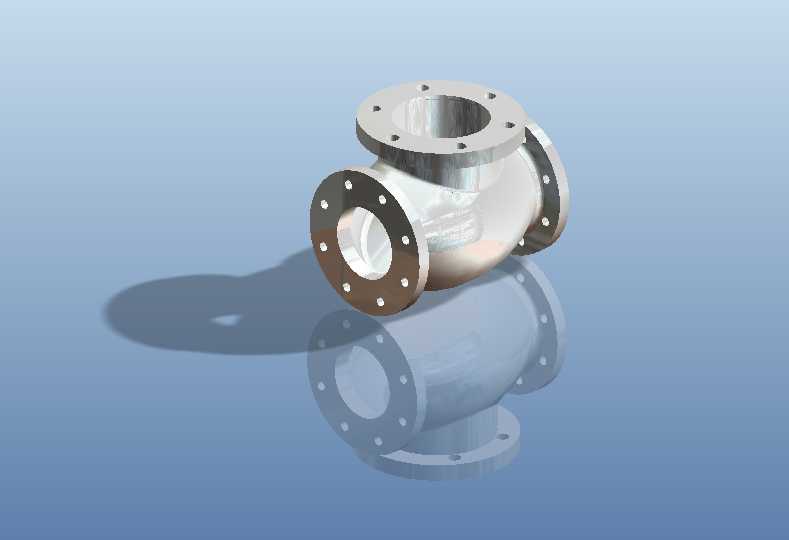

截止阀阀体铸钢件三维结构设计

　　在工业流体输送管路系统中，截止阀是应用占比极高的截断类元件，而阀体作为整个阀门的核心承压壳体，其结构合理性直接决定整阀的承压能力、流阻特性、安装适配性与长期运行可靠性。本次建模的阀体为直通式铸钢截止阀的主体壳体，适配公称压力PN16-PN40的中低压管路工况，可广泛应用于市政给排水、石化工艺管线、暖通空调循环水、火电辅机管路等场景，承担介质截断、调节的基础承载功能。

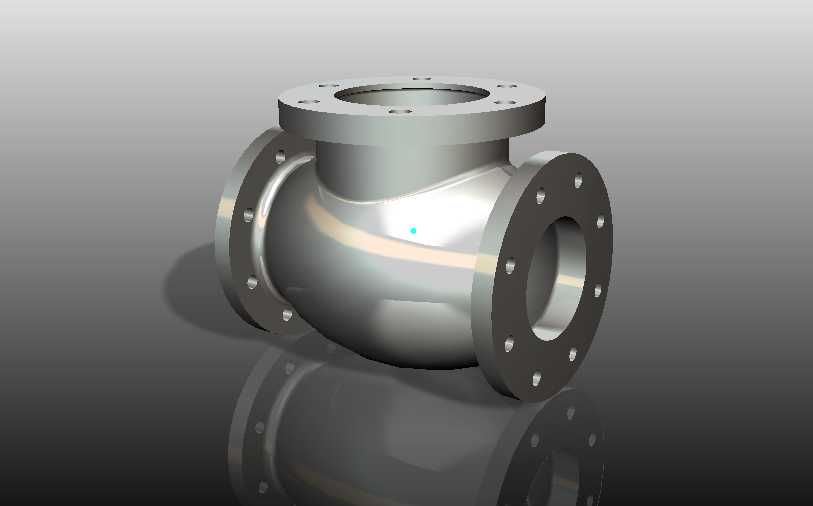

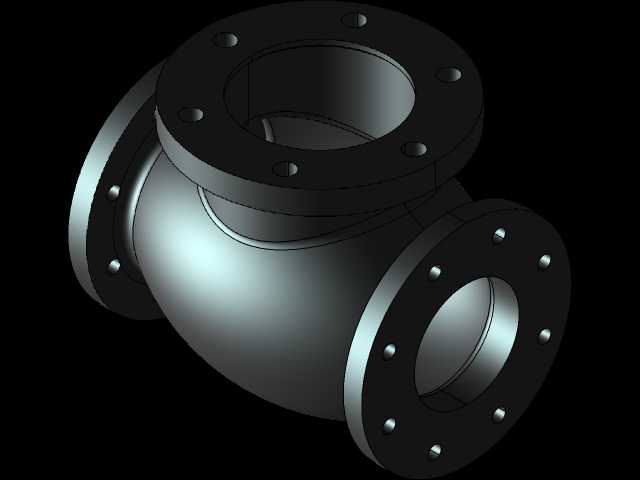

　　从实际工况适配角度出发，该阀体采用上下对称的中腔结构设计，两端法兰连接端的密封面凸台高度、螺栓孔分布圆直径严格匹配对应公称通径的管路法兰标准，安装时无需额外加工适配转接件，可直接与同压力等级的管路法兰、弯头、异径管等元件对接，安装边界的轴向尺寸预留了足够的手轮操作空间与保温层敷设空间，避免现场安装后出现操作干涉、保温层无法包覆的问题。阀体中腔的阀座安装位置设计了嵌入式密封面堆焊槽，可根据介质特性堆焊不锈钢、硬质合金等密封材质，适配水、蒸汽、油品、弱腐蚀性介质等不同输送需求，中腔上部的阀盖连接法兰设置了均匀分布的螺栓孔与密封垫片安装槽，保证中腔结合面在额定压力下无外漏风险。

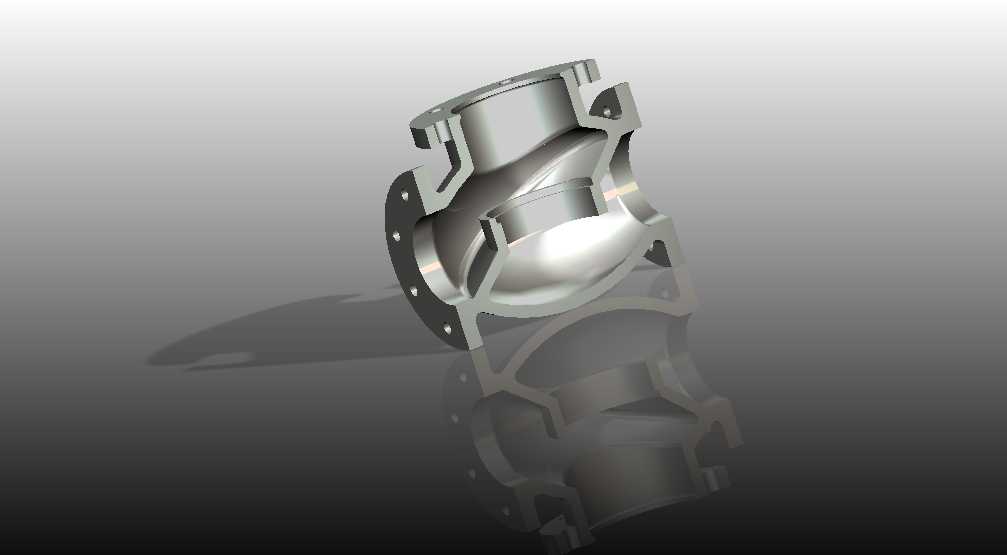

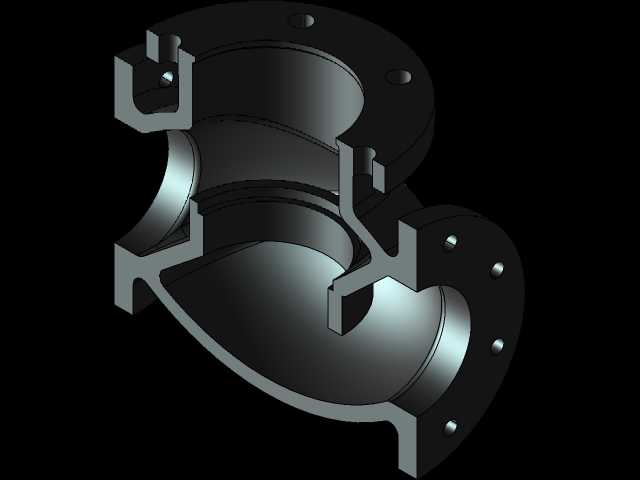

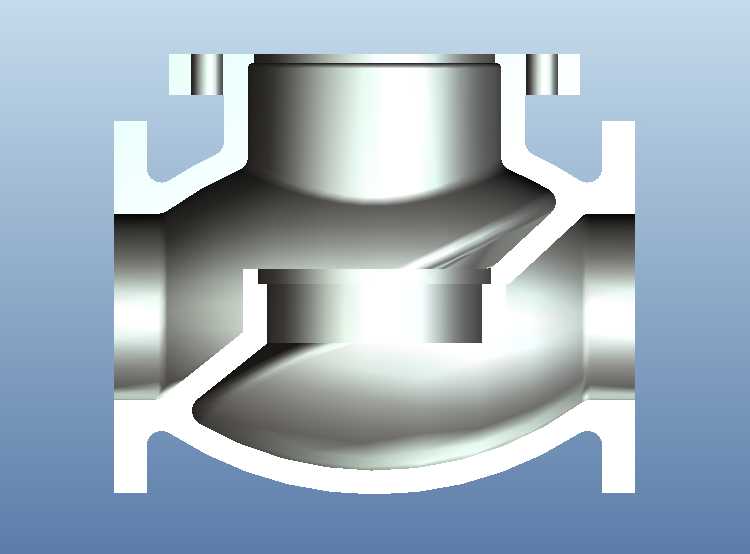

　　流道设计是该阀体结构设计的核心环节，不同于闸阀的直通直流道，截止阀的介质流向为低进高出，因此建模时特意将进口侧流道做了平滑圆弧过渡，出口侧流道匹配阀芯下行的密封位置做了渐扩结构，尽可能降低介质流经阀体时的局部阻力损失，减少管路系统的运行能耗。流道内壁的铸造圆角统一设置为R3-R5，既符合铸钢件的铸造工艺要求，避免铸造时出现应力集中导致的冷裂、缩松缺陷，也能减少介质在流道内的涡流扰动，降低高速介质对阀体内壁的冲蚀速率，延长阀体的实际使用寿命。阀体下部的排污螺塞位置预留了足够的操作空间，可在管路检修时直接排出阀腔底部的积垢、冷凝水，无需拆解整阀即可完成日常维护操作。

　　从结构强度设计角度，该阀体的壁厚根据公称压力对应的壳体强度要求做了差异化设计，中腔承压最高的区域壁厚比两端流道区域厚2-3mm，法兰与阀体主体的连接位置设置了均匀的加强筋，既可以降低铸造时的铸件重量，也能避免法兰螺栓紧固时出现阀体变形、密封面压偏泄漏的问题。建模过程中所有的铸造拔模斜度统一设置为1:20，适配砂型铸造的工艺要求，所有加工面预留了2-3mm的机加工余量，非加工面的圆角过渡完全匹配铸造工艺的脱模需求，无需后续做过多的工艺补正即可直接用于模具制作、铸件生产。

　　在实际选型适配中，该阀体可适配明杆、暗杆两种截止阀的阀芯组件，根据不同的安装空间需求选择对应的阀杆结构，阀体的外形尺寸完全覆盖常用通径截止阀的安装尺寸要求，可直接替换同参数的老旧失效阀体，降低管路检修的备件成本。建模时特意还原了阀体外部的铸造标识凸台位置，可在铸件生产时直接铸出公称通径、公称压力、介质流向箭头、材质牌号等标识，避免后续人工打标出现的标识错误、标识脱落问题。对于有保温需求的工况，阀体外部的轮廓无尖锐凸起，可直接适配成型保温壳的安装，减少现场保温施工的难度。
