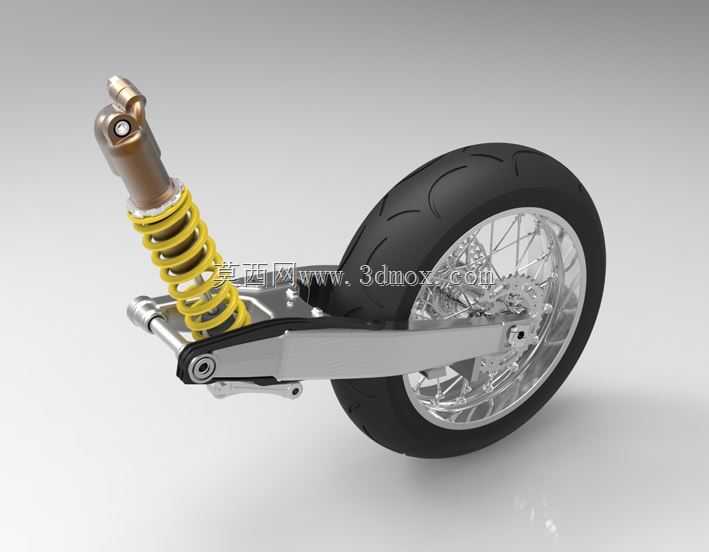

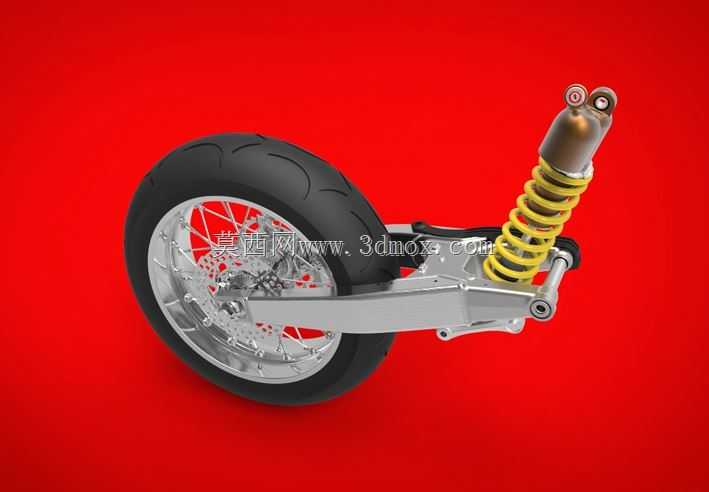

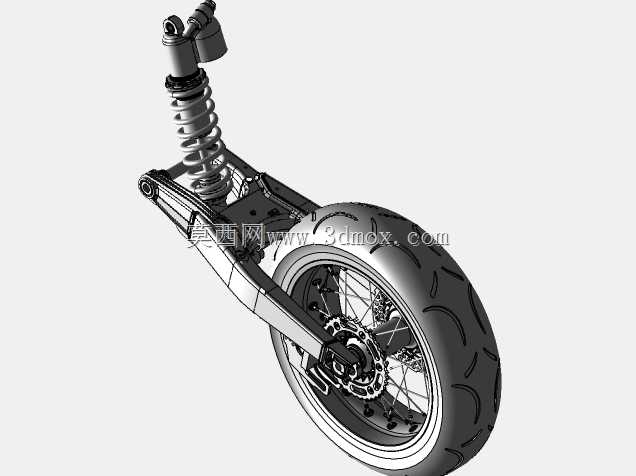

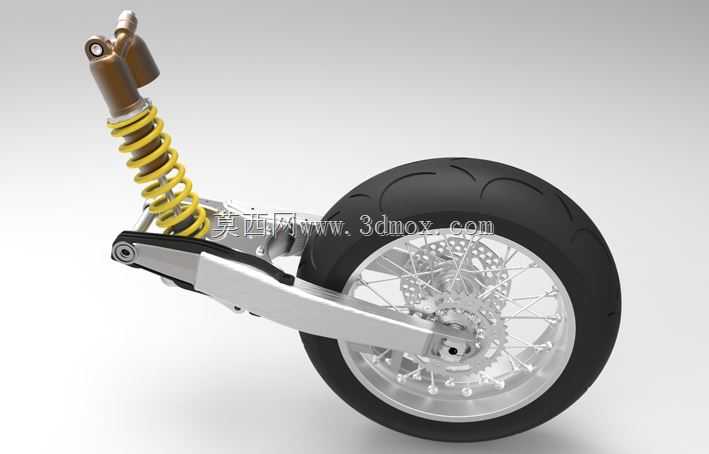

本田越野摩托后摇臂带减震后轮总成结构

这套结构是越野摩托车行驶系统的核心承载组件，主要应用于非铺装路面骑行的越野摩托场景，承担着后轮承载、动力传递、颠簸缓冲的核心作用，直接决定车辆在复杂路况下的操控稳定性与骑行舒适度。在实际越野骑行过程中，后轮需要频繁承受飞跳落地的冲击、坑洼路面的交变载荷，这套后摇臂搭配减震的总成结构，能够将路面传递的冲击力通过减震器的弹簧伸缩与阻尼作用逐级消解，避免刚性冲击直接传递到车架，既保护车架结构不受过载损伤，也能让骑手在颠簸路段获得更稳定的操控反馈，减少骑行过程中的体力消耗。从功能特性来看，该总成整合了后摇臂本体、螺旋弹簧液压减震器、辐条式后轮三个核心部分，后摇臂采用双侧梁式结构，前端通过铰接点与车架连接，可绕铰接轴做上下摆动，后端直接固定后轮轴，为后轮提供稳定的旋转支撑；减震器上端与车架尾部安装座连接，下端固定在后摇臂的减震安装位，当后轮受冲击向上位移时，减震弹簧被压缩，配合内部阻尼结构吸收冲击能量，回弹时阻尼限制弹簧的快速伸张，避免车辆出现多余的弹跳，保证轮胎始终贴合路面。设计过程中，首先需要匹配越野摩托的载荷需求，确定后摇臂的摆动行程，预留足够的减震压缩空间，避免极限压缩状态下部件与轮胎、车架发生干涉；其次要兼顾结构强度与轻量化，后摇臂的受力区域做了加厚处理，非受力区域通过结构优化减少冗余重量，既满足飞跳落地时的强度要求，也能降低簧下质量，提升减震的响应速度。辐条式后轮的设计也适配越野场景，辐条的柔性连接能够吸收部分路面细碎震动，相比一体铸造轮圈抗冲击能力更强，不易在大载荷冲击下出现开裂变形。从安装边界来看，后摇臂前端铰接孔的同轴度、减震器上下安装点的间距公差都有严格要求，安装时需要保证后轮轴与铰接轴的平行度，避免出现后轮偏摆、链条磨损不均的问题；减震器的弹簧预载可根据骑手体重与骑行场景调整，在场地竞技场景下可调硬弹簧提升支撑性，林道穿越场景可调软弹簧提升缓冲能力，整体结构的安装接口完全适配对应车型的车架位置，不需要额外改装即可直接装配，能够满足越野摩托在不同使用场景下的性能需求。
