车辆减震螺旋弹簧悬架结构设计

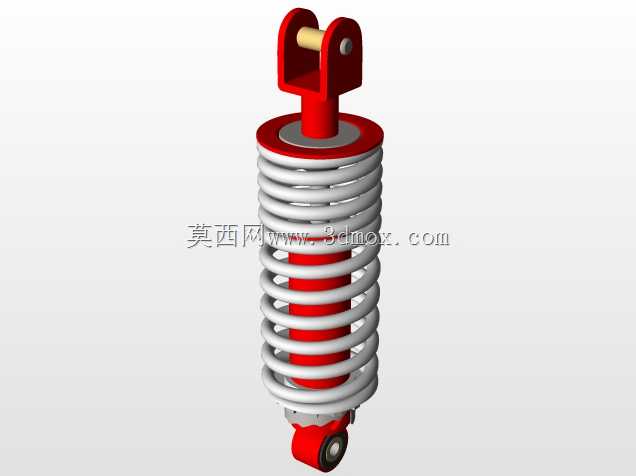

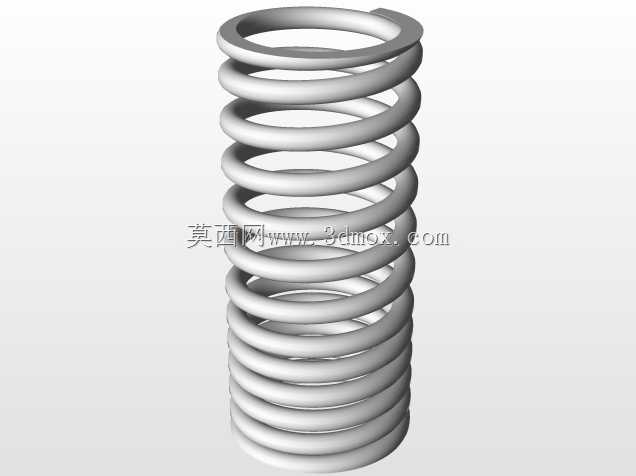

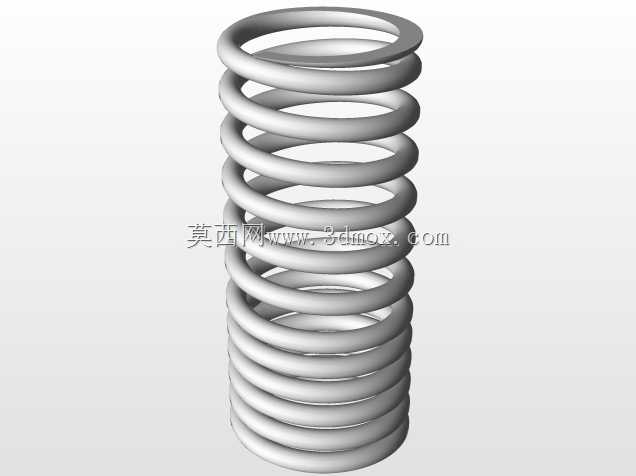

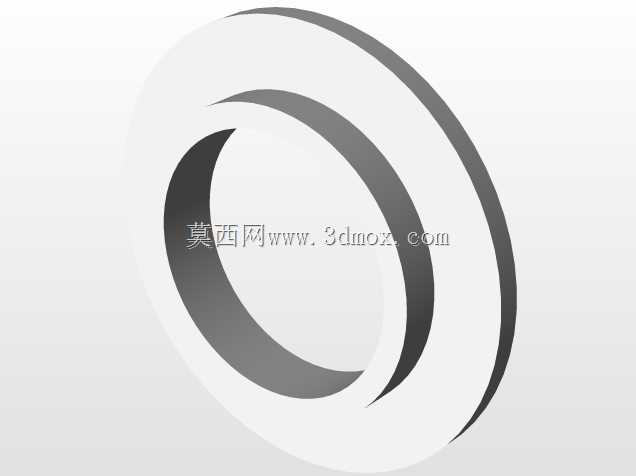

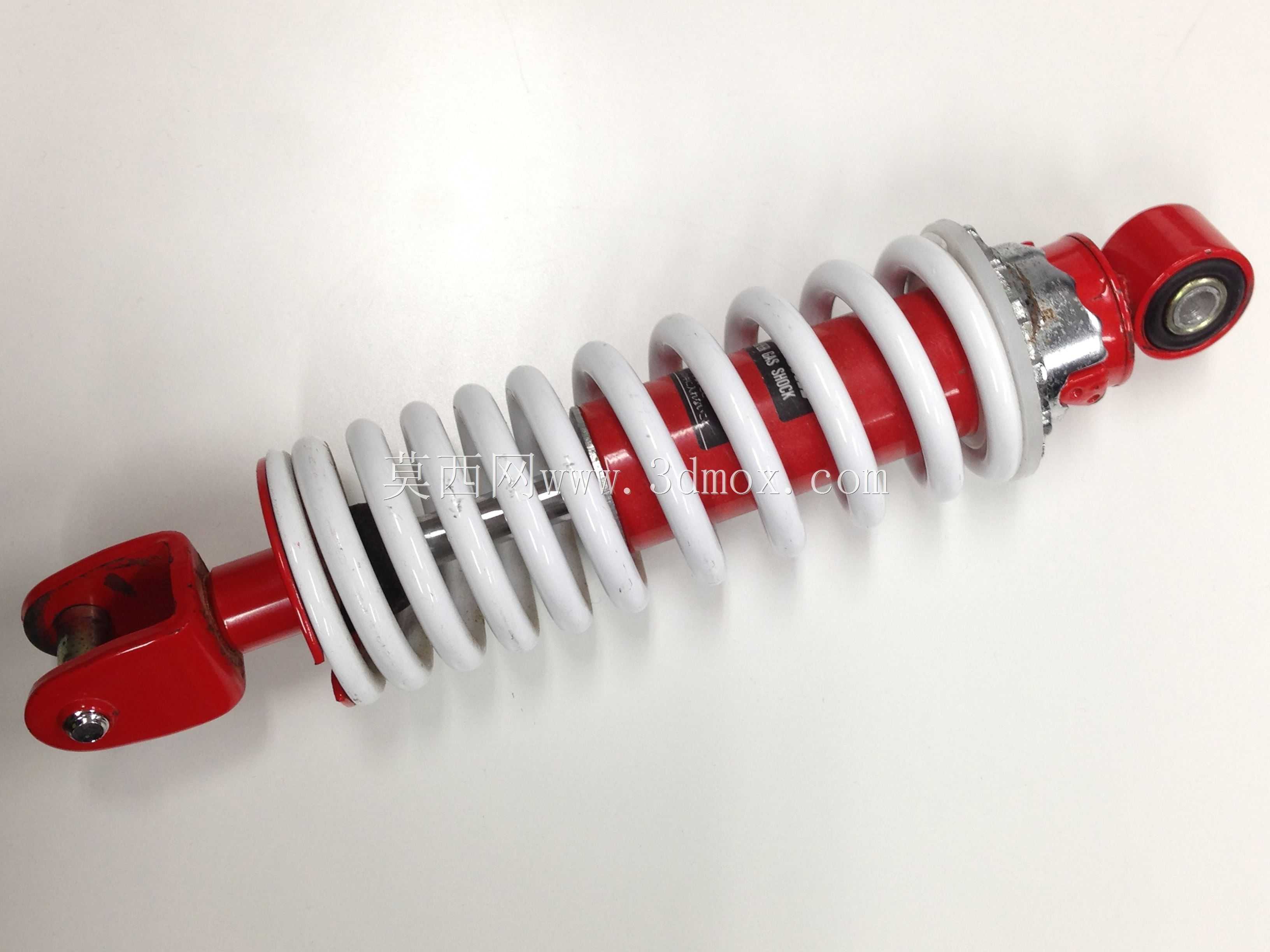

该结构主要应用于各类乘用车辆、非道路作业车辆以及轻型电动代步车辆的底盘悬挂系统中，核心作用是承接车架与行走轮组之间的连接，过滤路面传递而来的颠簸冲击力，避免刚性冲击直接传递至车身结构，既能够提升驾乘过程的平稳舒适度，也能减少路面冲击对车身各连接部件的疲劳损伤，延长整车结构的使用寿命。在实际使用场景中，该结构会同时承受垂直方向的往复载荷、加减速过程带来的纵向载荷以及转向时产生的侧向载荷，因此在设计过程中需要兼顾多方向的受力稳定性。从功能特性来看，该结构采用螺旋弹簧与阻尼芯同轴布置的设计，螺旋弹簧负责承载垂直方向的载荷，提供足够的支撑刚度避免车身过度下沉，阻尼芯则负责将弹簧往复伸缩产生的动能转化为热能耗散，抑制弹簧多余的往复弹跳，让车轮能够始终贴合路面，保证行驶过程中轮胎的抓地力稳定。设计思路上，上下两端均采用铰接式连接结构，上端吊耳式接头用于连接车架侧的安装支座，下端轮轴连接座用于固定在轮边摇臂或转向节位置，铰接结构允许悬挂在跳动过程中产生小角度的摆动，适配车辆行驶时悬挂的运动轨迹，避免连接部位出现卡滞或额外的应力集中。外形尺寸方面，整体采用同轴圆柱式布局，主体外径由螺旋弹簧的中径决定，安装时需要预留足够的径向空间避免弹簧伸缩过程中与周边的车架、轮罩部件发生干涉，上下安装点的中心距需要匹配对应车型的悬挂行程设计，保证在满载压缩、极限拉伸的工况下，弹簧不会出现并圈或脱出的问题，阻尼芯的行程范围需要覆盖悬挂的最大跳动量，避免拉伸或压缩到极限位置时出现结构硬冲击。弹簧的螺距、丝径参数经过匹配调校，能够在空载状态下提供足够的支撑高度，在满载冲击时提供渐进式的刚度反馈，兼顾日常行驶的柔和感与极端工况下的支撑性，外部的弹簧上下端设置有环形限位座，能够固定弹簧的径向位置，避免弹簧在侧向力作用下出现偏移错位，整体结构紧凑，安装边界清晰，能够适配多数轻型车辆的悬挂改装与原厂结构设计参考。
