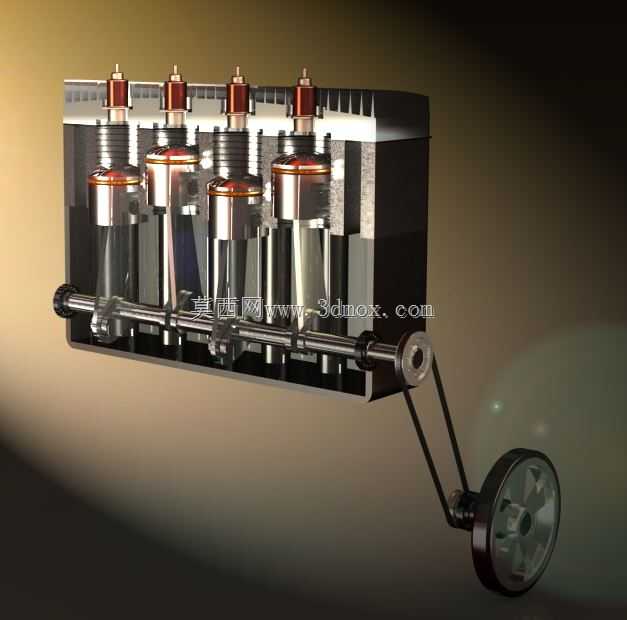

四缸发动机密封垫片结构设计

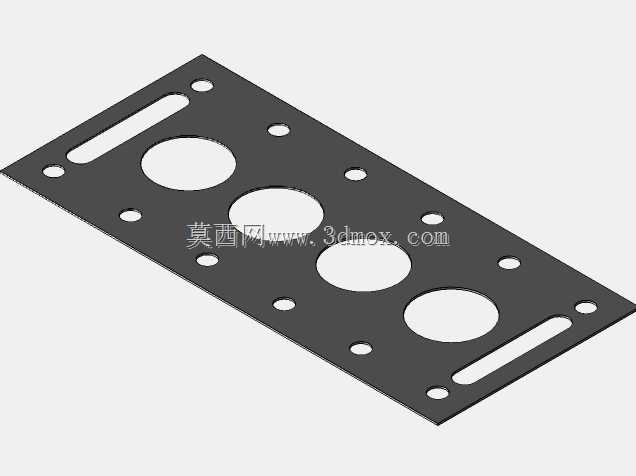

这款四缸发动机配套的密封垫片，是内燃机缸盖与缸体结合面的核心密封部件，主要应用于小排量直列四缸汽油机、柴油机的装配场景，覆盖民用乘用车、小型工程机械、农用动力设备等多个领域的动力单元配套需求，是保障发动机燃烧室气密性、冷却水道密封性、润滑油道密封性的关键零件，直接决定发动机的运行稳定性与使用寿命。从实际用途来看，该垫片需要同时实现三个维度的密封功能：一是密封四个气缸的燃烧室区域，承受缸内燃烧产生的高温高压燃气冲击，防止燃气窜漏造成功率下降；二是密封缸体与缸盖之间的冷却水道，保证冷却液在冷却回路内正常循环，避免冷却液泄漏引发发动机过热；三是密封润滑油道，维持机油循环系统的压力稳定，防止机油泄漏或油水混合问题出现。在功能特性设计上，这款垫片采用平板式复合密封结构，主体为耐温耐压的密封基材，表面做了平整化处理以保证贴合度；四个大尺寸圆形开孔对应四个气缸的燃烧室位置，开孔边缘做了强化密封结构设计，可承受缸内最高爆发压力的反复冲击；垫片上分布的多组小圆孔，分别对应缸盖螺栓的安装过孔、润滑油道通孔、冷却水道通孔，不同功能的开孔位置精度控制严格，避免出现孔位错位导致的密封失效或流道堵塞；垫片两端开设的长条形槽孔，为安装定位与避让结构，可适配缸体与缸盖结合面的凸起定位结构，同时避让周边的附件安装空间，防止装配时出现干涉。从设计思路来看，这款垫片完全围绕直列四缸发动机的缸体结合面轮廓进行匹配设计，整体采用对称式布局，四个燃烧室孔沿垫片长度方向等距排布，符合直列四缸发动机的缸心距设计规范；螺栓孔的排布围绕每个燃烧室孔周边均匀分布，保证缸盖螺栓拧紧后，垫片各区域的压紧力均匀一致，避免局部压力不足导致的密封失效，同时也防止局部压力过大造成垫片压溃损伤；水道与油道孔的位置完全匹配缸体、缸盖的流道开口位置，开孔尺寸略大于流道直径，既保证流道的通流面积不受影响，也能通过垫片的压紧变形覆盖流道周边的微观不平度，实现可靠密封。在外形尺寸与安装边界上，垫片整体为长条形平板结构，长度适配直列四缸发动机的缸体长度，宽度覆盖缸体与缸盖的结合面宽度，厚度根据密封需求与螺栓压紧量设定，安装时完全嵌入缸体与缸盖的结合面之间，不超出缸体轮廓边界，不会与周边的气门室罩、进排气歧管、正时链条罩等周边附件产生装配干涉；所有安装孔的位置度公差严格控制，保证装配时无需额外修配即可直接对位安装，适配原厂的缸盖螺栓拧紧工艺，可满足发动机量产装配的精度要求。
