电位计折弯式金属固定安装支架

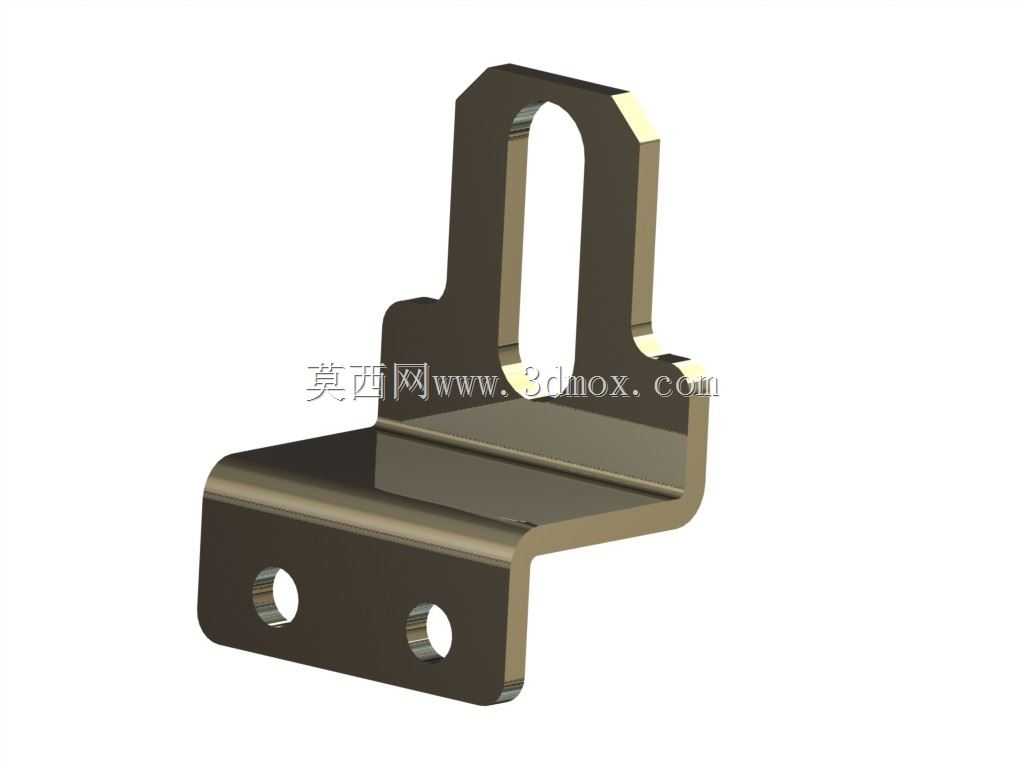

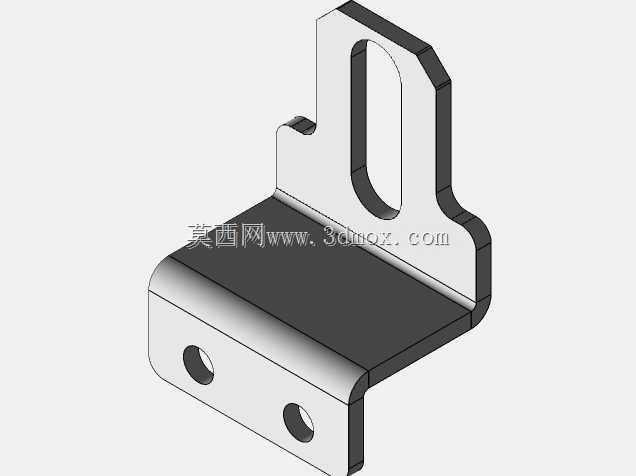

　　该电位计支架属于薄板折弯成型的钣金承载构件，最初配套于金属板加工设备的电位检测调节工位，同时也可直接移植到通讯终端、小型电控柜、手持检测设备的电位器安装场景中，承担电位计的定位承托、位置约束与外部载荷隔离作用。从整机装配逻辑来看，支架底部的水平折弯边为整机贴合安装面，板面上预留的两个同轴圆孔为紧固件穿装位，现场装配时可直接穿过M3或M4规格的盘头螺钉、十字槽螺栓，将整个支架锁附在设备内壁、机架立板或者设备壳体的预设安装凸台上，两个孔位的中心距经过匹配校核，既可以规避单孔固定带来的支架周向转动偏移问题，也能在设备运行产生小幅振动时，避免支架连带电位计出现松脱、走位。支架上部的竖直折弯立板为电位计的挂载工作面，立板中部加工的长条形腰型槽是核心调节结构，槽体沿立板竖直方向延伸，电位计的安装轴、锁紧螺钉可直接穿入腰槽内部，装配调试阶段无需提前将支架完全锁死，操作人员可顺着腰槽的长向上下滑动电位计，调整电位计的检测端与设备传动部件、调节旋钮的对接位置，待电位计的触发行程、转轴同轴度、旋钮操作手感全部调校到位后，再拧紧腰槽内的锁紧螺母，同步锁死底部安装边的固定螺钉，即可完成电位计的位置固定，这种腰槽可调设计大幅降低了机架加工时的孔位公差要求，即使机架上的预加工安装孔存在小幅位置偏差，也可以通过支架自身的调节余量补偿装配误差，不会出现电位计强行装配导致的轴系别劲、调节卡滞问题。

　　从结构成型思路来看，该支架采用单块金属薄板一次折弯成型，整体为L型直角折弯构型，水平底边与竖直立板的折弯圆角经过工艺优化，既避免了折弯处应力集中导致的板件开裂，也保证了两个工作面的垂直度公差，让支架挂载电位计之后，电位计的转轴轴线可以和设备面板上的旋钮开孔保持精准平行。板件的厚度选型兼顾了结构刚性与轻量化需求，薄板材质本身具备足够的抗形变能力，当电位计的调节旋钮受到反复按压、旋转作用力时，竖直立板不会出现明显的挠曲变形，长期使用后也不会因为金属疲劳导致支架歪斜、电位计检测零点漂移。支架的所有外露棱边都经过去毛刺处理，折弯边缘无尖锐飞边，装配人员在狭小的设备仓内部走线、装配件时不会被板边划伤，同时也不会剐蹭电位计的外接信号线束，避免线束绝缘层破损引发的信号短路故障。

　　在安装边界层面，该支架的水平底边宽度、竖直立板高度都按照小型电位计的安装尺寸做了适配，整体占用设备内部空间极小，不需要在机架上预留大面积的安装平面，仅需在对应位置提供两个螺钉锁附点即可完成固定，非常适合通讯手持设备、小型工业调节终端这类内部布局紧凑、可用安装空间有限的场景。支架的L型构型天然形成了两个垂直的安装基准面，水平底边贴靠设备壳体底面时可以约束支架的Z向位置，竖直立板的背面贴靠设备内壁立板时可以约束支架的X向倾斜，装配时不需要额外制作复杂的定位工装，操作人员仅靠目视对齐即可快速完成支架的预装，大幅提升整机装配效率。在实际设备运行过程中，该支架还可以隔离设备内部其他传动部件传递过来的小幅振动，避免电位计直接刚性贴合在振动较大的机架板面上，减少电位计碳膜片因为持续振动出现的磨损过快、信号跳变问题，有效延长电位计的使用寿命。针对金属板材加工设备的应用场景，该支架安装在设备的调节工位旁，电位计的检测转轴对接设备的板材进给调节机构，操作人员旋转外部旋钮时，电位计可以实时输出对应阻值信号，反馈当前板材的进给位置参数，支架在整个过程中始终保持电位计的位置稳定，不会因为进给机构的往复动作出现位置偏移，保证位置检测信号的线性度与重复性。而在通讯类工具的应用场景中，该支架可以固定在通讯设备的控制面板内侧，电位计的调节轴穿过面板开孔外接音量、信号增益调节旋钮，支架的腰型槽可以微调电位计轴与面板旋钮的对中度，让旋钮旋转时全程顺滑无卡滞，不会出现旋钮蹭面板、转动阻力忽大忽小的问题。整个钣金件的结构没有多余的复杂特征，冲压折弯工序可以一次成型，量产时加工成本低、成品一致性好，不需要后续额外的机加工序，非常适合批量配套到各类小型电控、通讯终端设备当中。
