钣金折弯金属护罩加工设备防护构件

　　该构件属于金属板材加工设备上的包覆防护类钣金件，整体采用等厚薄钢板经下料、折弯、冲孔工序成型，在整机布局中承担遮挡加工区域、阻隔碎屑飞溅、规整设备内部走线与防护内部运动部件的作用。这类护罩常见于平板裁切、钣金冲压、板材输送类工位，在设备运行时，板材进给、裁切产生的金属边角料与切削碎屑会向侧方飞溅，该U型围合结构可以从底部与两个侧向上形成遮挡，避免碎屑散落到设备外部的操作区域，同时也能防止操作人员误触设备内部的传动与裁切工位，满足车间设备的基础安全防护要求。

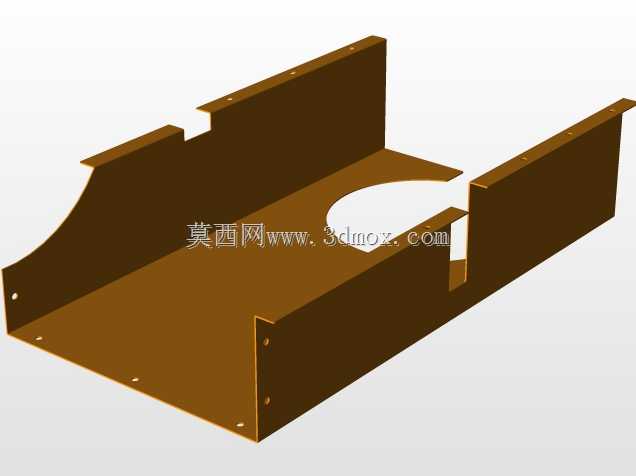

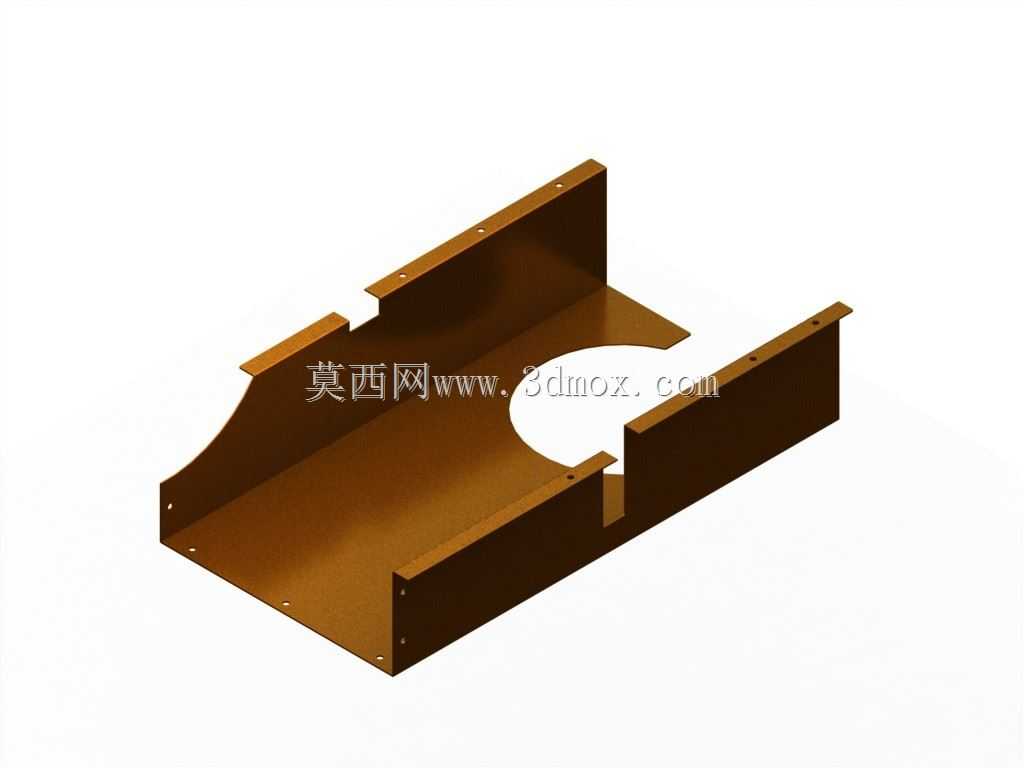

　　从结构形态来看，构件底部为整块平整承托板，两侧边向上垂直折弯形成连续围边，整体呈敞口槽型布局，其中一侧围边的端部加工有半圆形避让缺口，该缺口对应设备上辊轴、输送主轴或者圆形工装的穿出位置，装配后主轴可从缺口处穿过，护罩不会和旋转件发生运动干涉。底板与两侧折弯边上均预先加工了若干安装孔，孔位沿板边均匀分布，装配时可通过螺栓将护罩直接锁附在设备机架的预设安装面上，不需要额外焊接支架，拆装维护时仅需拆卸对应紧固件即可将护罩整体取下，方便后期清理内部堆积的加工碎屑、检修内侧的传动组件。

　　设计阶段首先需要匹配设备对应工位的安装边界，底板的长宽尺寸要完全覆盖加工产生碎屑的飞溅范围，两侧折弯边的高度需要高出内部运动部件的最高点，保证防护无盲区；同时折弯边的高度不能超出设备整机的外形限界，避免和周边相邻的送料机构、操作面板发生碰撞。半圆形避让缺口的直径要比对应穿过轴件的外径大出合理装配间隙，既保证轴件运转时不会摩擦护罩，也能尽量缩小缺口的开放面积，减少碎屑从缺口处向外溢出。板料厚度的选取需要兼顾刚性与轻量化，薄板厚度过小在设备运行振动下容易产生共振异响，厚度过大则会增加整机重量、提升材料成本，折弯处的内圆角需要匹配所选板材的折弯工艺参数，避免折弯过程中出现板材开裂、回弹超差的问题。

　　底板上的安装孔位需要和机架上的预装螺孔一一对应，孔位公差需要控制在合理范围内，避免装配时出现孔位错位无法穿钉的问题；侧边上的孔位可用于后续挂载防护挡板、安装走线固定扣或者接驳相邻的护罩分段，多段护罩拼接时可以通过侧孔用紧固件连接，形成沿设备长度方向连续的防护围挡。构件的敞口侧朝向设备内部的加工工位，装配后底板处于低位，可以承接下落的金属碎屑，日常维护时可将护罩拆下后统一倾倒清理内部积存的废料，相比开放式工位能大幅降低车间清扫的工作量。

　　建模过程中需要优先还原钣金件的真实工艺特征，以平板下料的轮廓为基础，按照折弯线依次生成两侧的折弯特征，准确预留折弯系数对应的板材伸长量，保证展开后的下料轮廓和实际加工图纸一致；避让缺口、各个安装孔的位置需要和整机装配位的坐标匹配，在装配环境中进行干涉检查，确认护罩在整机行程范围内不会和进给滑台、裁切刀架、输送辊道等运动部件发生碰撞。板材边缘的毛刺余量、折弯处的工艺圆角都需要在模型中体现，避免后续出工程图时遗漏工艺要求，加工时可以直接依据模型导出展开图进行激光下料，再经数控折弯成型，后续仅需做简单的去毛刺与表面防锈处理即可装机使用，适配中小批量钣金加工件的快速生产流程。
