三叶指尖陀螺属于小型手持旋转把玩件,整体围绕中心轴承形成三等分布局,三个端部轴承座沿圆周均匀展开,握持中心盖片后拨动外缘即可持续转动。这类物件最初作为桌面解压小物出现,常见于办公间隙、等待场景、手部习惯动作训练以及轻量触觉放松场景;虽然结构不承担工业载荷,但其旋转平衡、配重分布、轴承配合和外形轮廓都需要按机械旋转件的思路处理,否则容易出现抖动、偏心、转动迟滞或边角干涉。

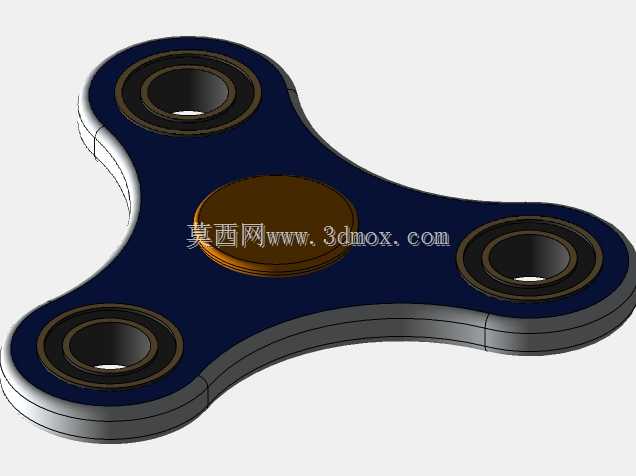

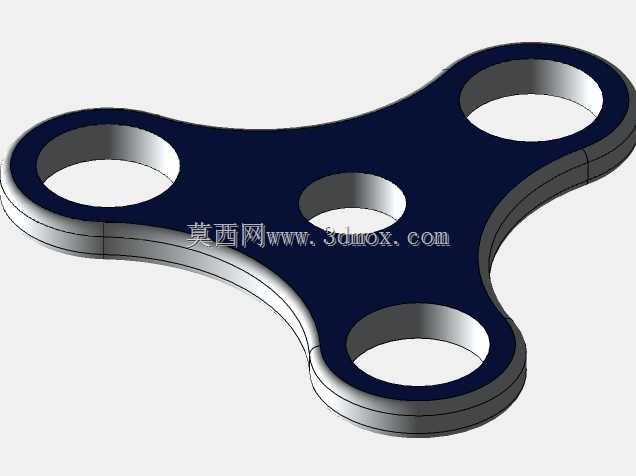

建模时先确定中心旋转轴线,再以120度圆周阵列生成三个叶臂。叶臂外轮廓采用连续圆弧过渡,端部设置环形轴承容纳区,中心区域设置圆形压盖,整体外形没有尖锐突变。三叶方案相比两叶结构在静止摆放时更稳定,旋转过程中的质量分布也更容易均衡;端部环形件既可以作为视觉配重区,也可以在实物制作中嵌入标准轴承或金属配重环,使转动惯量集中在远离中心轴线的位置。转动惯量向外缘分布后,同样的拨动初速度能够获得更长的滑行时间,同时叶臂中部不需要做厚重实体,有利于控制整体重量和材料消耗。

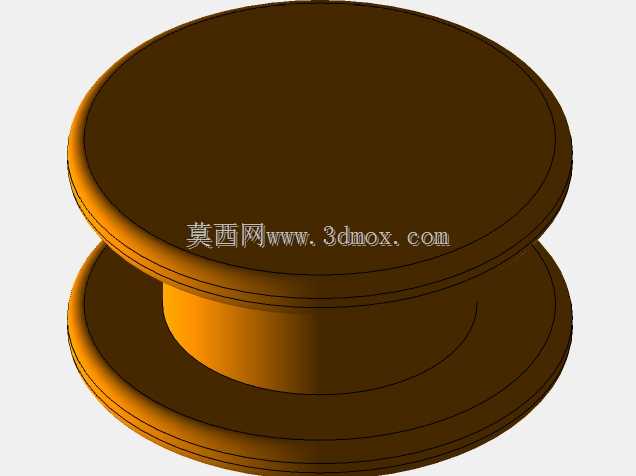

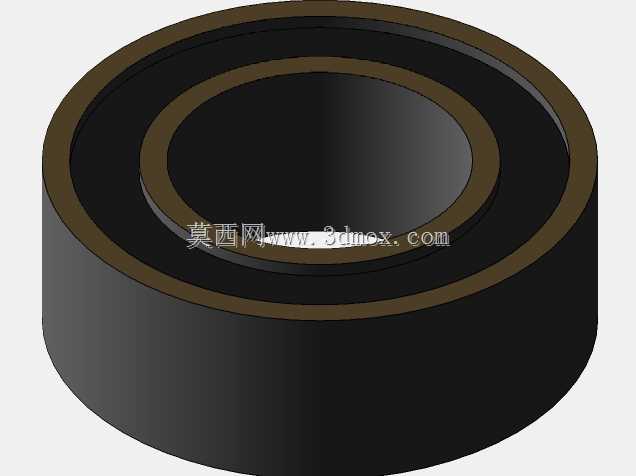

中心区域是整个结构的装配核心。中央圆孔需要与轴承外径形成稳定配合,压盖覆盖轴承内圈或外圈时要明确装配关系:若以外圈随叶臂旋转、内圈被手指夹持,则外部叶片与轴承外圈同步转动,中心盖与内圈保持相对静止;若采用双向盖片夹持,则上下盖需要留出足够间隙,避免盖片与旋转叶臂发生摩擦。工程建模中应把轴承作为独立子装配理解,分别建立内圈、外圈、滚动体和保持架的层次关系,即使外观展示时不全部剖视,也要在配合尺寸上保留真实装配逻辑。

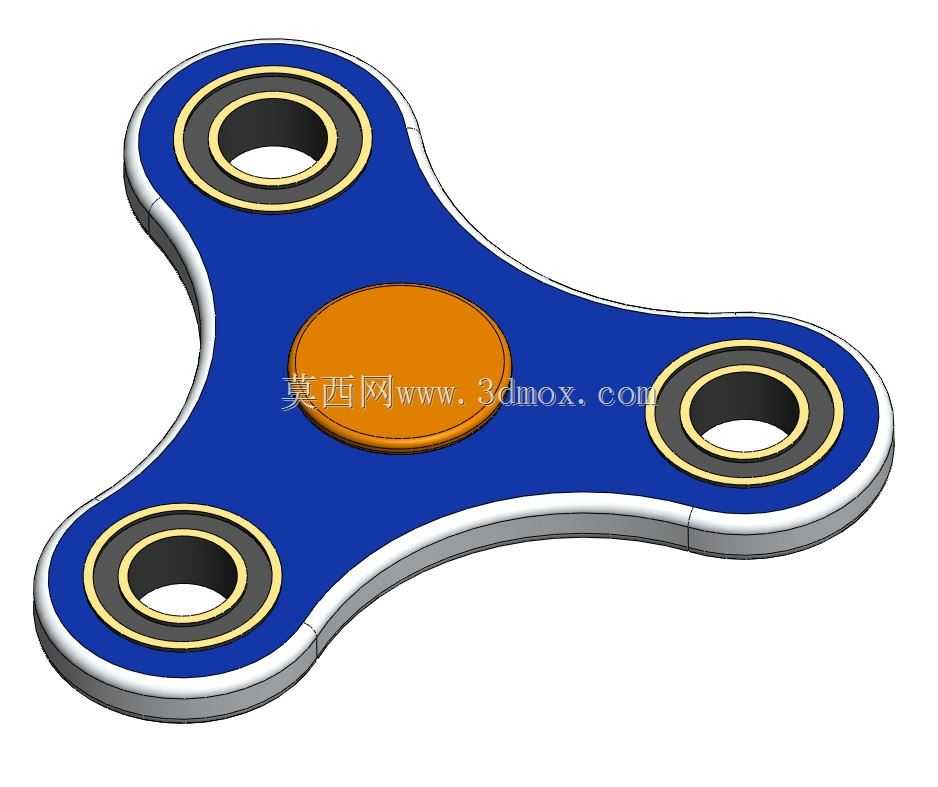

端部三个环形区域与中心孔保持相同径向距离,是动平衡设计的关键。每个环槽的外径、内径、深度和壁厚应保持一致,叶臂与环槽连接处采用圆角过渡,避免3D打印或注塑成型时产生应力集中。外缘白色包边可理解为保护层或装饰层,它沿叶臂外轮廓连续延伸,在跌落时能够缓冲冲击,也能提高手持拨动时的触感。蓝色主体面承担主要造型识别,橙色中心盖提供视觉焦点,黑黄相间的环形轴承区则强化旋转时的层次效果。
从尺寸边界看,这类手持件的外接圆通常控制在手掌可覆盖范围内,厚度以手指能够轻松夹持为准。中心盖直径不宜过小,否则指尖接触面积不足,长时间按压会产生明显压感;叶臂端部环槽也不宜过度靠近外轮廓,需保留均匀侧壁厚度,防止成型后边缘脆裂。上下方向的总厚度由轴承厚度、主体板厚和盖片凸起量共同决定,装配后旋转件与固定盖片之间应保留轴向间隙,侧向拨动时不能出现擦碰。
结构细节上,叶臂底面和顶面可设置轻微拔模斜度,便于注塑或打印后脱模;环槽底部应保留承托台阶,使嵌入件不会直接穿透;外轮廓边线需要倒角处理,尤其手指频繁接触的中心盖边缘和叶臂尖端,应避免锐边。若用于量产,还需考虑材料摩擦系数和配重件固定方式:金属环可通过压装、胶粘或二次注塑固定,塑料主体则要控制收缩率对孔位同轴度的影响。若用于3D打印验证,孔位可预留轻微配合余量,轴承安装区优先保证圆度,端面需保持平整。
旋转体验方面,拨动位置通常选在叶臂外侧圆弧处,力的方向应近似垂直于对应半径,这样能减少对中心轴承的附加弯矩。三叶结构在低速转动时视觉图案稳定,高速转动时端部环形成连续圆环,中心盖保持相对静止,便于观察偏心和跳动。建模阶段可通过质量属性检查三臂体积是否一致,再结合材料密度判断重心是否落在中心轴线上;若端部嵌入不同材料,应按实际密度赋值,而不能只凭外观形状判断平衡。
该结构把轴承配合、圆周阵列、外形曲面、配重布局和人机握持集中在一个小尺寸物件中,适合作为旋转件装配关系、轻量化壳体设计和快速成型验证的练习案例。它没有复杂传动链,但对同轴度、间隙、对称性和表面过渡的要求并不低;任何一个叶臂重量偏差、孔位偏移或轴向摩擦,都会直接反映为转动抖动和持续时间下降。因此在三维设计时,不应只把它看作平面轮廓拉伸,而应按小型旋转装配体完成尺寸约束、零件分层和运动干涉检查。
