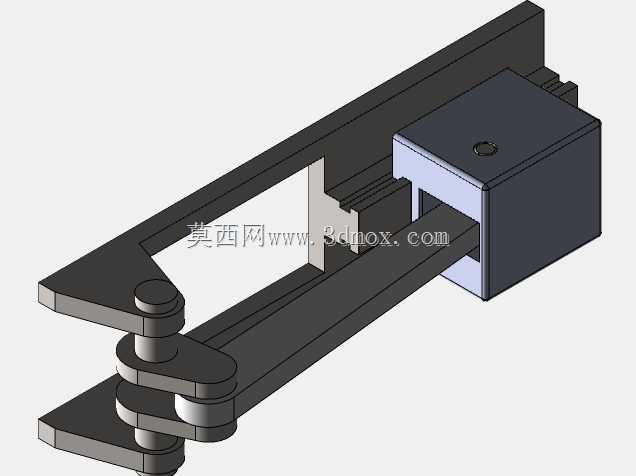

这套滑块联动机构主要面向需要直线往复导向并附带位置锁止的工装与自动化设备场景,常见于小型推送工位、夹具滑台、检测设备进给单元以及手动调节导轨组件中。结构主体由长条形导向滑轨、方形滑动座、端部铰接摆臂和多层铰接销轴组件构成,滑动座沿滑轨的梯形导向槽做单自由度直线运动,端部摆臂通过销轴与滑动座形成联动,当摆臂绕下端铰接点转动时,可带动滑动座在滑轨行程内完成推进或回退动作,摆臂末端的叠片铰接结构能够在行程端点形成机械限位,配合滑动座顶面的紧定螺钉孔,可在任意停留位置锁紧滑块,避免设备运行过程中受振动出现滑移。

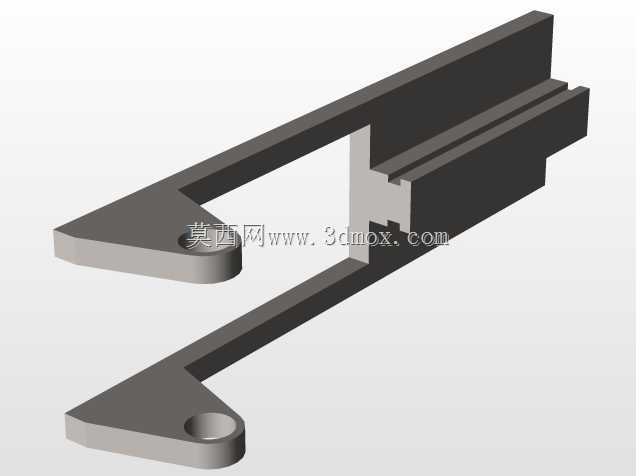

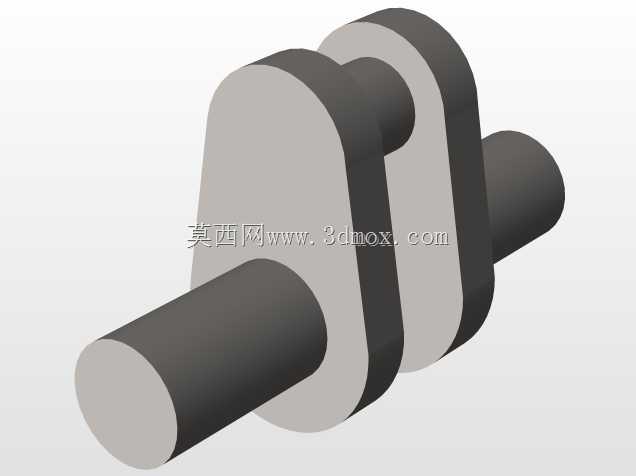

从实际装配边界来看,滑轨采用双侧平行导向边设计,滑动座内腔与滑轨导向面采用小间隙配合,建模时导向配合面预留了常规机械加工的公差余量,滑轨端部做了斜切避让处理,避免摆臂摆动过程中与滑轨端面发生运动干涉;铰接销轴采用阶梯轴结构,轴肩对叠片摆臂形成轴向定位,销轴与摆臂孔位采用间隙配合,保证摆臂转动顺滑无卡滞。滑动座顶面加工有标准内螺纹紧定孔,现场装配时可加装锁紧螺钉,螺钉端部抵紧滑轨顶面即可完成位置固定,也可根据工位需求加装位置检测触片,配合外接传感器反馈滑块当前位置。
设计思路上优先保证导向刚性与运动可靠性:滑轨整体采用等截面拉伸类结构,截面抗弯模量经过校核,在常规推送负载下不会出现明显挠曲变形;滑动座采用箱型包覆结构,包裹住滑轨上下导向面,相比单侧开放式滑块,抗偏载能力更强,当滑块承受侧向附加力时,包覆式接触面可将侧向力均匀分散到滑轨两侧导向面,避免局部应力集中导致导轨过快磨损。端部联动摆臂采用杠杆式布局,操作人员扳动摆臂即可驱动滑块完成长距离移动,无需直接推拉滑动座,在设备操作空间受限的工位中,可将摆臂操作端延伸至设备外侧,降低操作干涉风险。
在设备选型适配阶段,该机构可直接作为手动滑台的核心导向锁止模块使用,滑轨长度可根据实际行程需求裁切延长,滑动座的安装面预留了扩展螺孔,可直接固定工装夹具、推送挡块或者检测探头;铰接点的位置经过运动轨迹校核,摆臂在全角度摆动过程中,所有运动部件的包络空间无干涉,叠片式铰接结构同时承担传动与限位双重作用,当摆臂摆动至死点位置时,连杆机构形成自锁,即使滑块受到沿滑轨方向的反向冲击力,也不会自行松脱,无需额外加装锁扣即可保持工位状态。
建模过程中所有配合面均按照实际加工工艺拆分零件,滑轨的导向槽、滑动座的内腔配合面、销轴的同轴度都在装配关系中做了约束,运动机构可直接在三维环境中进行干涉检查与行程模拟,工程师可直接基于该模型调整滑轨长度、摆臂力臂比例以及滑动座安装孔位,快速适配不同工位的行程与负载需求,减少重复建模工作量。
