冲孔工位金属板废水导流收集槽

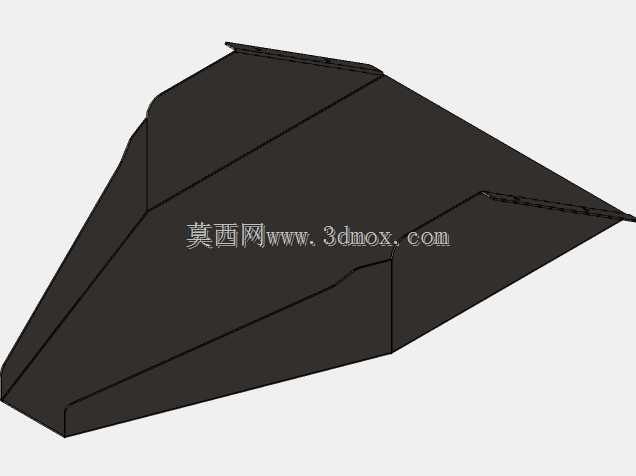

　　钣金冲压车间的冲孔工序里，冲头持续对板材冲裁的过程中，模具工作面会堆积冲裁脱落的金属碎屑，同时模具导柱、冲头配合面需要持续喷淋冲压润滑冷却液，混着金属微屑的废液如果直接顺着设备台面漫流，会顺着机床缝隙渗入床身内部，淤积在传动导轨、伺服进给机构周边，既会造成车间地面积水打滑，废液里的细微铁屑还会划伤直线导轨的镀铬工作面，加速密封件老化。这款导流收集结构就是针对冲孔工位的废液归集需求设计，整体采用薄金属板折弯成型，没有额外的铸造壳体或者焊接拼缝，整体呈前窄后宽的楔斗形态，布置在冲孔模具的出料侧下方，承接从模具工位顺势排出的混屑废水。

　　从结构布局来看，该导流槽的宽端对应冲孔设备的作业落料区，整个敞口面完全覆盖冲头正下方的废液滴落范围，两侧向上翻折的立边形成挡水围挡，避免废液受冲头往复动作的气流扰动溅出槽体；槽体从宽端向窄端持续向下倾斜，形成连续的自流坡度，落入槽内的废水不需要额外增设动力泵，就能依靠重力沿着斜面向前端的窄口汇流，最终从窄端的出口直接排入车间预设的地埋废液收集管网，或者对接后续的屑液分离过滤设备。

　　设计阶段优先采用整板折弯工艺，所有折边转角处都预留了标准钣金折弯内R角，既避免直角折弯处出现应力集中导致板材开裂，也消除了槽内的直角积渣死角，混在废液里的金属冲屑会顺着斜面随水流一同滑向出口，不会在槽底淤积结块。槽体顶部两侧的外翻边做了平直的安装贴合面，安装时可以直接搭在冲孔设备床身的预设支撑横梁上，不需要在槽体侧壁额外打孔焊接固定支架，既可以根据不同冲孔工位的落料位置横向调整摆放位置，也能在设备定期清渣时整体将槽体吊出，倾倒清理槽底残留的沉屑，日常维护不需要拆解设备周边的防护钣金。

　　外形边界上，槽体的整体宽度匹配常规中小型冲孔设备的工作台面落料跨度，长度方向覆盖从模具落料区到设备侧方排液口的距离，倾斜后的最低点高度高于车间地面排污沟的入水口标高，不需要额外垫高支撑就能保证自流坡度；槽体的敞口边缘距离冲头下死点的运动行程保留了足够的安全间隙，冲头上下往复运动、板材步进送料的过程中，不会和槽体边缘发生运动干涉。板材选型上根据车间废液的特性选用普通冷轧钢板折弯后做表面喷塑防锈处理，若工位涉及腐蚀性冲切液，也可直接替换为同厚度不锈钢板，折弯工艺完全通用，不需要修改成型模具。

　　实际使用中，这款导流槽区别于常规的方形接水盘，楔状收窄的流道会让汇流过程中水流流速逐步提升，大流量冲淋时不会在槽内出现液位漫溢，小流量工况下变窄的流道也能保证水流具备足够的携屑能力，避免铁屑在槽底沉积。两侧挡边的高度经过匹配测算，既能够阻挡冲头高速冲压带起的液滴飞溅，也不会过高遮挡操作人员观察模具冲裁状态的视线，操作人员站在设备操作侧就可以直接透过槽体上方的空间观察冲头的磨损情况和出料状态。槽体的折弯接缝处全部采用连续密封焊接，打磨平整后做防渗处理，长期受废水冲刷也不会出现渗液滴漏的问题，适配多工位连续冲孔、单工位深孔冲裁等不同作业场景的废液归集需求。
