摩托车主轴传动结构三维数模

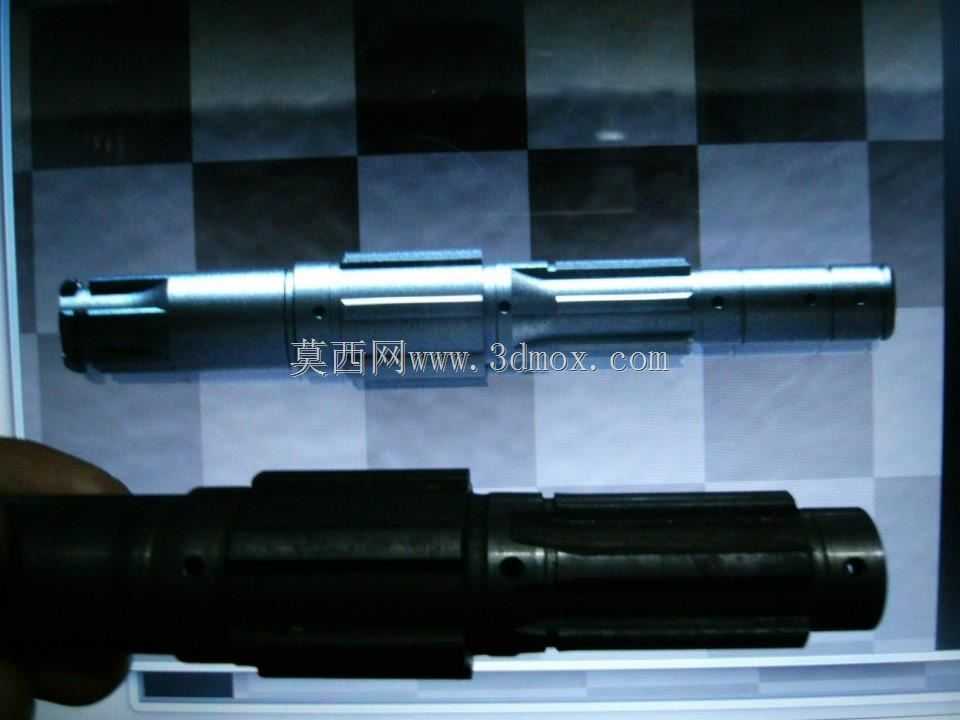

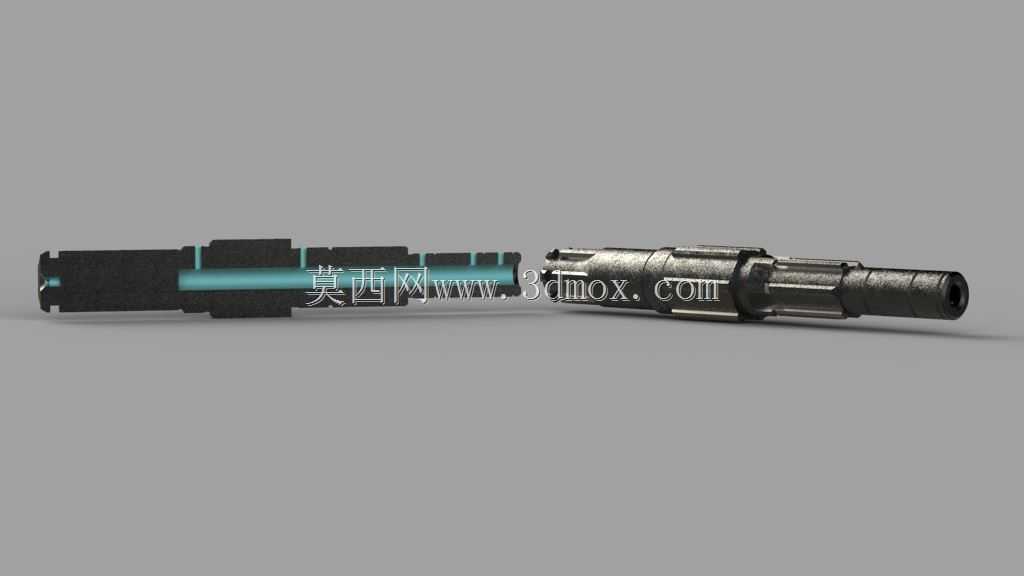

摩托车主轴传动是跨骑式摩托车动力传输路径中的核心承载部件，主要应用于小排量通勤摩托车的发动机与后轮动力衔接场景，承担着将发动机输出端扭矩稳定传递至变速机构、最终驱动后轮行进的核心作用，是摩托车动力系统中直接决定动力传递效率、行驶平顺性与整车可靠性的关键结构件。该传动结构的核心功能是在发动机不同转速工况下，稳定传递曲轴输出的旋转扭矩，同时适配换挡过程中的转速差缓冲需求，避免动力硬连接带来的齿轮冲击、部件磨损问题，保障车辆在起步、加速、匀速巡航、爬坡等不同行驶状态下的动力输出平顺性，减少传动过程中的动力损耗。从设计思路来看，该主轴传动结构采用阶梯式轴身设计，不同轴段分别匹配轴承安装位、传动齿轮啮合位、花键连接位与轴向定位结构，各轴段的直径梯度经过受力校核，在满足扭矩传递强度要求的前提下尽可能降低轴身自重，减少旋转过程中的惯量损耗；轴身的花键段采用渐开线齿形设计，能够保证与传动齿轮的啮合贴合度，传递更大扭矩的同时降低齿面接触应力，延长部件使用寿命；轴端的定位卡槽结构用于配套卡簧实现轴承与齿轮的轴向限位，避免车辆行驶过程中部件出现轴向窜动，保障传动啮合精度。从外形尺寸与安装边界来看，该主轴整体为长轴类回转结构，各安装轴段的直径公差、同轴度公差严格匹配摩托车发动机箱体的轴承座安装尺寸，安装时需保证两端轴承位与箱体轴承孔的同轴度要求，花键段与配套传动齿轮的啮合侧隙控制在合理区间，轴向定位结构安装到位后需保证轴身旋转无卡滞、无轴向窜动，整体安装边界完全适配对应型号摩托车的发动机内部腔体空间，不会与箱体内其他变速部件、润滑结构产生运动干涉。该传动结构的轴身表面经过强化处理设计，能够承受高频次的扭矩交变载荷，适配日常通勤场景下摩托车频繁启停、变速的使用需求，有效降低传动部件的故障概率，提升整车传动系统的使用寿命。
