轨道拖车77.5规格鼓刹式车轴三维设计

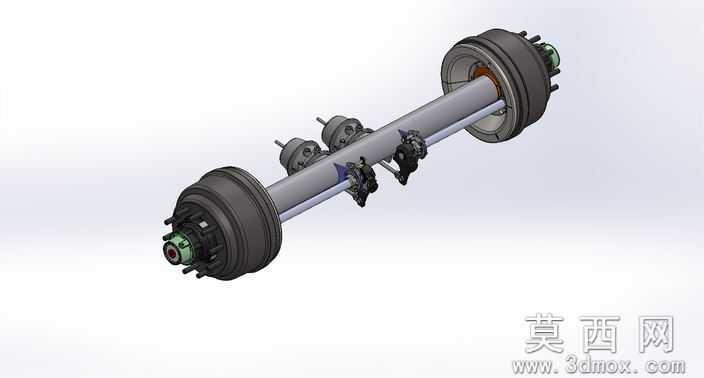

本模型为轨道拖车配套的77.5规格鼓刹式车轴完整三维设计，建模阶段采用自底向上的装配流程，首先完成核心轴体的参数化草绘，通过拉伸、旋转特征生成符合承载要求的实心轴基体，再依次构建两端轮毂安装位、制动鼓配合轴颈、气室支架安装座的细节特征，所有安装孔位均按照行业标准预留公差，后续逐个完成制动鼓、制动蹄片、回位弹簧、制动气室、凸轮轴调节机构等子零件的独立建模，每个零件的倒角、圆角、退刀槽等工艺特征均完整还原，最终通过同轴、面重合、间距约束完成总装配，装配过程中预留了制动间隙的运动仿真空间，可直接用于后续的运动干涉检查。参数设计层面严格匹配77.5英寸轨道拖车的承载标准，适配16.5×7规格的刹车组件，集成30/30型号弹簧刹车结构，轴体总长、轮毂跨距、制动鼓直径、气室安装角度等核心参数均经过工程校验，完全满足轨道工况下的重载牵引、制动可靠性要求，所有可拆零件的连接尺寸均符合通用挂车车轴的互换标准，可直接对接现有拖车底盘的安装接口。渲染材质方面针对不同零件的实际材质做了区分设置，轴体采用调质合金钢的哑光金属材质，制动鼓采用灰铸铁的深灰粗糙质感，制动气室采用冲压钢板的漆面材质，橡胶密封件、回位弹簧、紧固件等小零件也分别匹配对应的橡胶、弹簧钢、镀锌件材质效果，渲染光影采用工业产品常用的柔光环境，清晰展现各部件的装配层次与结构细节，同时输出了多视角的效果展示图，方便快速识别各部件位置。结构原理上该款车轴为整体式重载驱动桥结构，两端集成鼓式行车制动与弹簧储能驻车制动功能，行车过程中制动气室充气推动凸轮轴转动，撑开制动蹄片贴合制动鼓内壁实现减速制动，驻车状态下弹簧腔释放储能弹簧推力，持续保持制动蹄片的压紧力实现可靠驻车，轴体中间预留的支架位可适配轨道拖车的悬挂安装、管路固定需求，整体结构兼顾轨道行驶的抗冲击性与制动系统的稳定性。软件兼容层面模型输出STEP、IGES等通用三维格式，可无缝兼容SolidWorks、UG、Pro/E、CATIA等主流三维设计软件，导入后可直接进行特征编辑、工程图导出、运动仿真操作，同时附带STL格式文件可直接用于3D打印样件验证，无需额外的格式转换或模型修复工作。研发教学应用层面，该模型可作为专用车车轴设计的参考案例，用于高职、本科院校的车辆工程、机械设计专业的车桥结构教学演示，也可作为专用车生产企业的研发参考，辅助完成轨道拖车、厂区转运拖车的车轴选型与改型设计，还可用于制动系统的结构原理培训，帮助技术人员快速理解鼓式刹车与弹簧制动的组合工作逻辑。
