微型深沟球滚动轴承三维结构设计

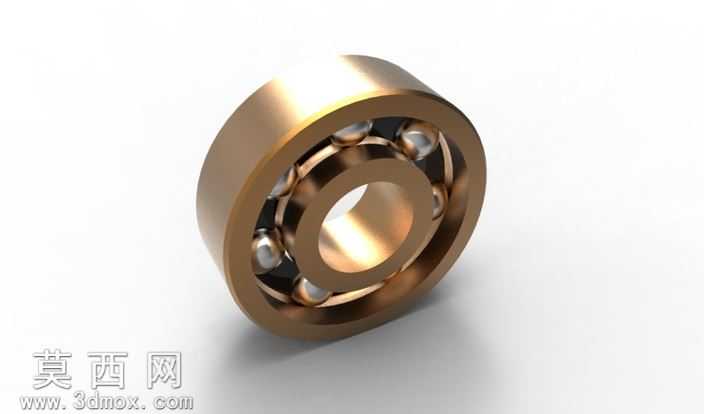

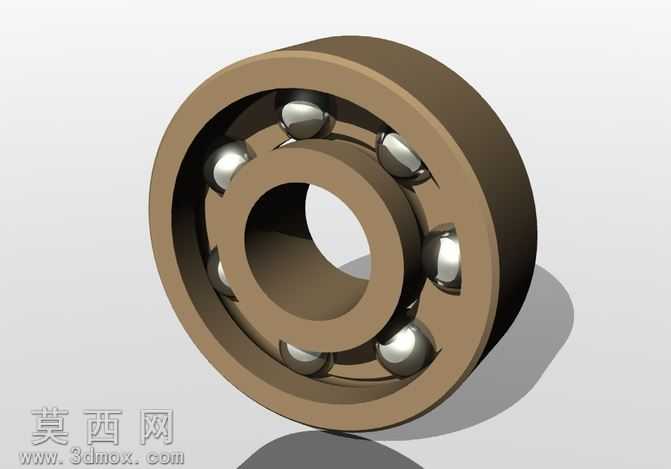

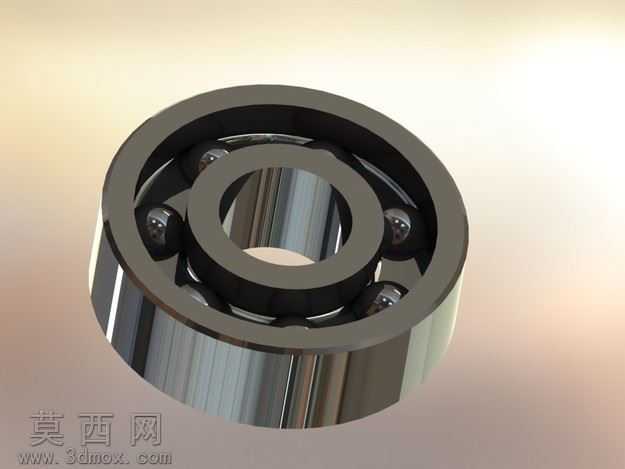

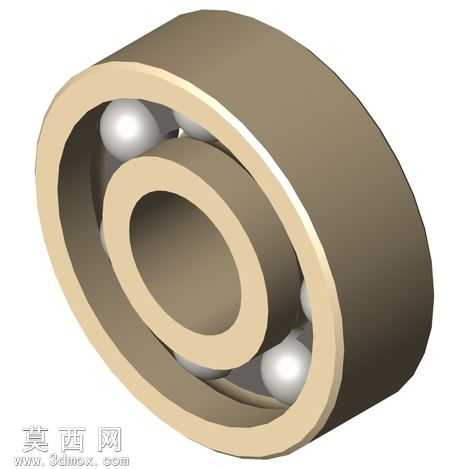

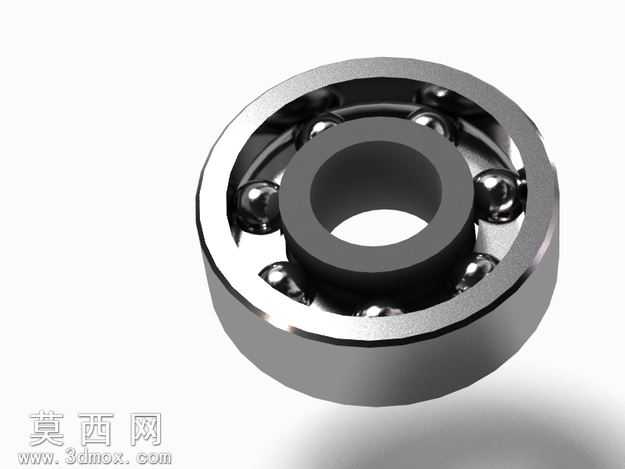

本作品为微型深沟球滚动轴承的三维参数化建模成果，建模过程严格遵循机械设计标准中滚动轴承的尺寸规范，针对内径8毫米、外径22毫米、宽度7毫米的微型轴承规格完成全结构还原。建模阶段首先通过旋转凸台特征生成轴承内圈与外圈的基体结构，精准绘制内外圈的滚道圆弧截面，保证滚道曲率半径与钢球直径的匹配度符合轴承设计的接触角要求，避免后续装配出现干涉或运转卡滞问题。钢球部分采用圆周阵列特征完成均匀排布，严格保证每颗钢球的中心位于同一节圆上，相邻钢球的间距保持一致，还原真实轴承中滚动体的等距分布结构。保持架部分根据微型轴承的结构特点，采用浪形保持架的简化结构建模，通过拉伸、切除特征完成兜孔结构设计，确保兜孔与钢球之间留有合理的活动间隙，模拟真实轴承中保持架对滚动体的分隔引导作用。材质渲染阶段针对不同部件匹配对应材质属性：内外圈采用轴承钢材质，设置略带磨砂质感的金属漫反射效果，还原淬火后轴承钢的哑光金属质感；钢球部分设置高反光的镀铬金属材质，调整高光级别与光泽度参数，模拟轴承钢球的光亮镜面效果；保持架采用铜合金材质，设置偏暖的金属色调与适中的反光度，区分于内外圈的钢材质感。整体渲染采用柔和的环境光搭配定向主光源，清晰呈现轴承的分层结构与各部件的装配关系，通过半透明辅助预览可直观观察内部钢球与滚道的配合状态。设计过程中重点校验了各部件的装配间隙，确保内圈可相对外圈灵活转动，钢球可在滚道内顺畅滚动，完整还原深沟球轴承可承受径向载荷与少量轴向载荷的结构特性，模型结构规整无冗余特征，各部件可单独拆分用于装配模拟、运动仿真或工程出图使用，能够直观展示微型滚动轴承的内部构造与工作原理。
