低气压真空管太阳能热水器三维结构设计

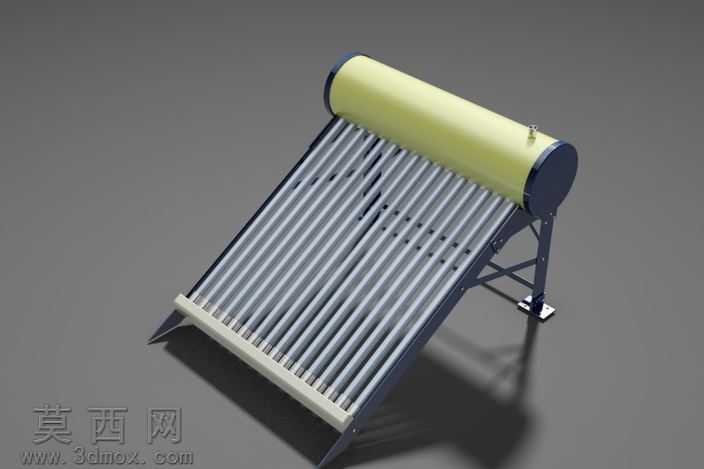

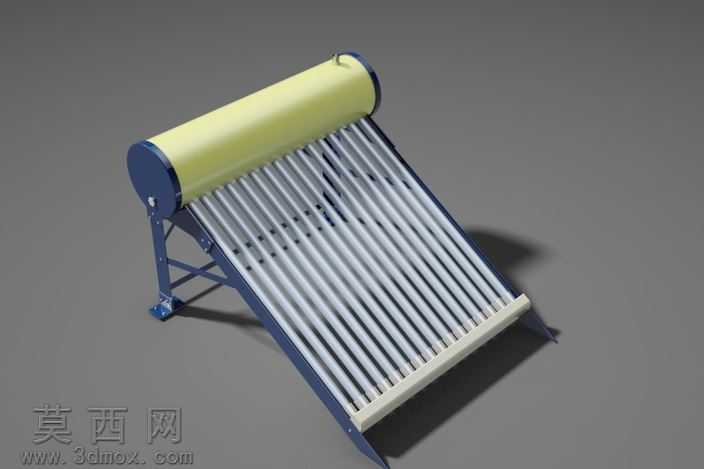

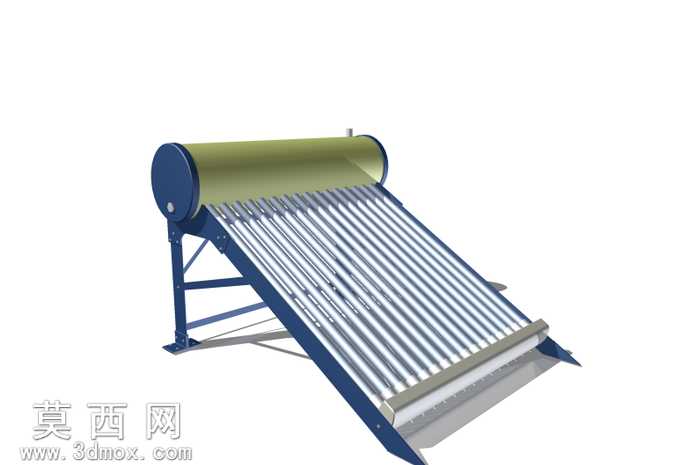

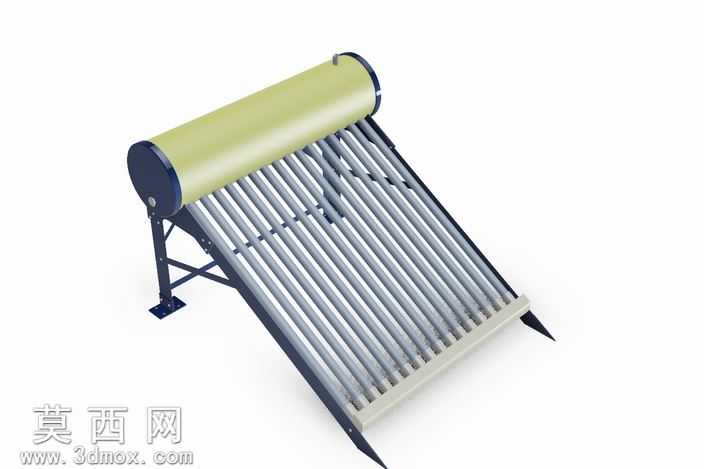

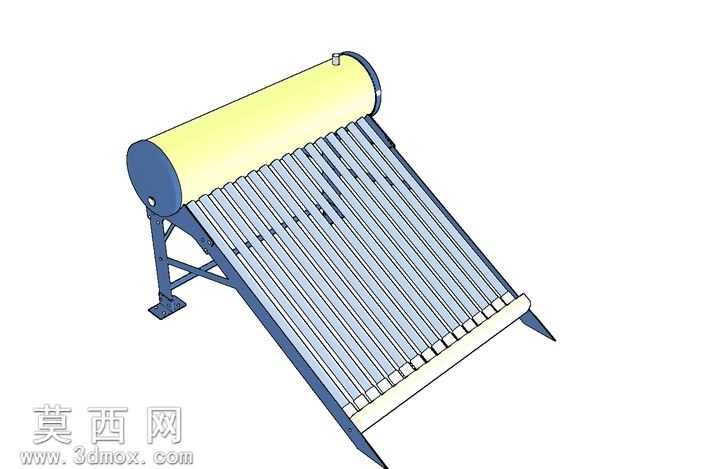

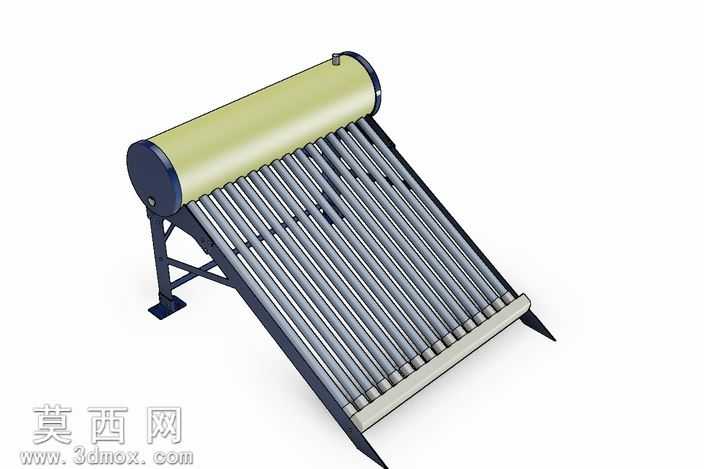

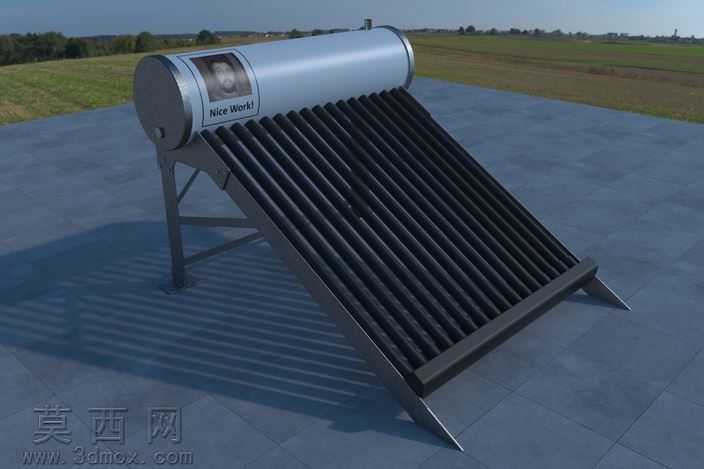

本作品为低气压真空管太阳能热水器的三维建模设计，建模过程依托Autodesk Inventor平台完成，整体采用自底向上的装配建模思路，先逐一完成储热水箱、真空集热管、支撑支架、尾托、反射板等独立零部件的参数化建模，再按照实际装配约束完成整体组装，确保各部件的配合关系完全符合真实产品的装配逻辑。储热水箱部分建模时还原了圆柱形承压罐体结构，端盖采用圆弧封头造型，表面赋予哑光金属材质模拟不锈钢内胆外覆保温层的视觉效果，罐体侧面预留的真空集热管安装孔位严格按照58/1800型真空管的排布间距设置，保证每根集热管与水箱的插接位置精准无偏差。真空集热管部分采用双层管结构建模，外层为高透玻璃材质，设置适当的透明度与反射参数还原玻璃的通透质感，内层为吸热涂层，赋予深蓝色哑光吸热材质，还原真空管选择性吸收涂层的外观特征，所有集热管按照30°的集热倾角整齐排布，与支架的安装角度完全匹配。支撑支架部分采用镀锌钢型材结构建模，还原了4毫米壁厚镀锌钢的弯折、焊接结构，包括斜撑、主立柱、横担等结构件，赋予蓝灰色喷涂金属材质，支架的连接孔位、地脚固定结构均做了精细化还原，保证支架的受力结构符合工程力学要求，能够稳定承托水箱与满排真空集热管的重量。尾托部分设置在集热管下端，建模时还原了硅胶托垫与金属固定槽的组合结构，用于固定集热管尾部避免位移，底部的反射板采用亮面金属材质，模拟漫反射铝板的反光效果，能够将透过集热管间隙的太阳光反射至集热管背面，提升整体集热效率。渲染阶段采用柔和的自然光环境，调整材质的粗糙度、反射率参数，让金属支架的哑光漆面、玻璃管的通透折射、储水箱的金属质感都得到真实呈现，整体模型完整还原了低气压太阳能热水器的结构特征，可用于产品结构展示、安装教学演示、结构优化验证等场景，各部件参数均参考实际家用太阳能热水器的行业标准设置，管径、管长、支架角度、水箱尺寸等参数均符合常规产品的设计规范，模型装配无干涉，结构逻辑清晰，能够直观展现真空管太阳能热水器的工作结构与组成部件。
