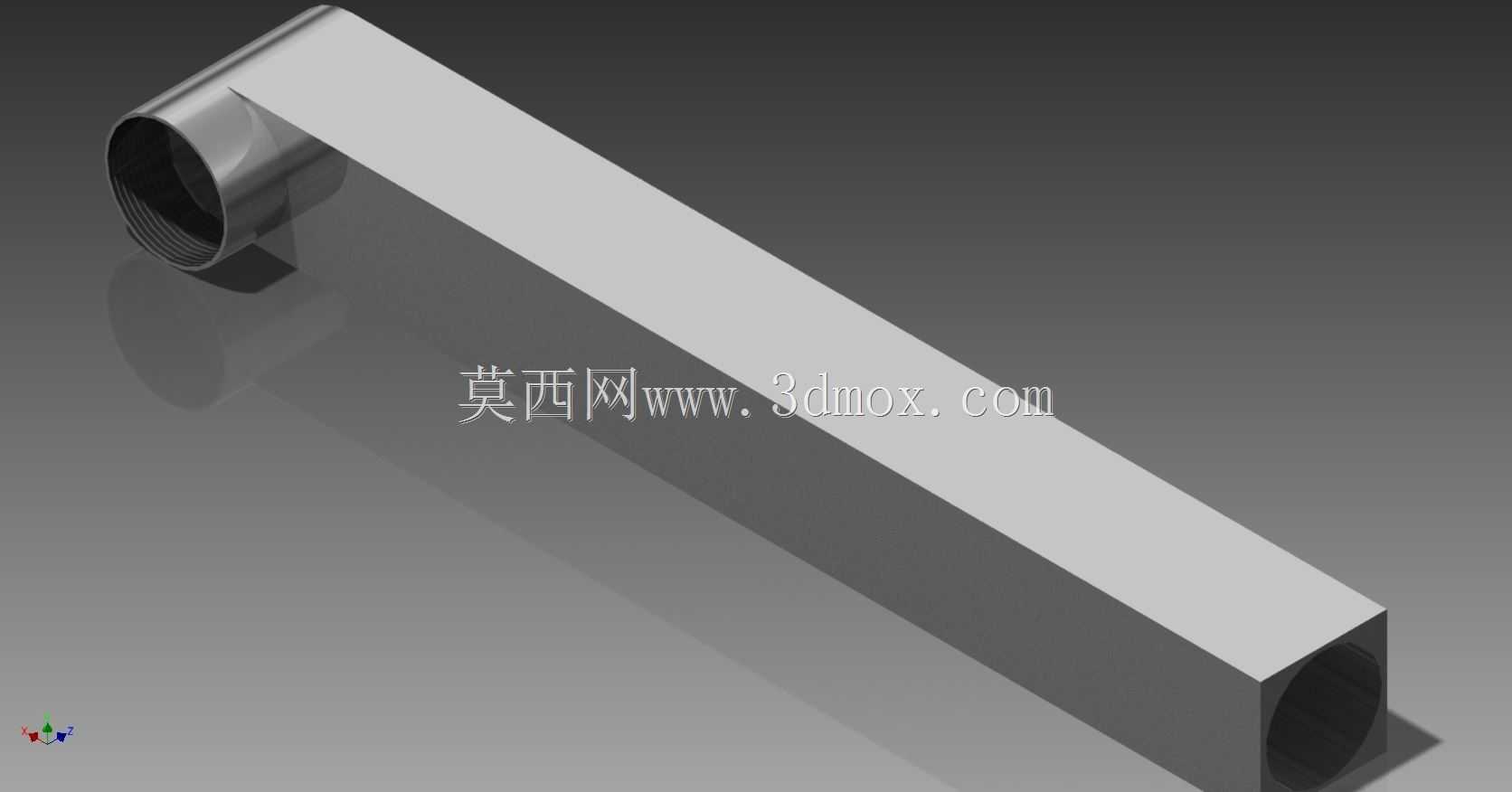

方圆过渡连接异形导流管件结构

这类方圆过渡的异形导流构件，常见于通风除尘系统、物料气力输送管路、工业排风管道的接口衔接场景，主要解决圆形管道与方形设备接口的截面匹配问题，避免管路变径处出现涡流压损，保障介质输送过程的流态稳定。从结构设计逻辑来看，构件一端采用标准圆形卷边接口，可直接对接同规格圆形风管或圆形出料口，另一端采用方形截面接口，适配方形除尘设备进风口、方形料仓出料端或者方形通风槽的安装需求，中间过渡段采用平滑渐变的钣金折弯成型结构，没有突变的折角，能有效降低介质流经时的局部阻力，减少粉尘、纤维类输送物料在变径处的堆积堵塞风险。实际选型应用时，需要重点核对两端接口的安装边界尺寸，圆形端的外径要匹配对接管路的卡箍或法兰连接尺寸，方形端的外轮廓边长要对应设备接口的安装孔位间距，过渡段的长度设计需要兼顾流阻性能与安装空间限制，过短的过渡段会导致流道收缩过快，压损陡增，过长的过渡段则会占用过多管路安装空间，提升材料成本。这类构件在车间除尘系统的支管与主风管衔接位置、粮食加工生产线的料仓出料端与气力输送管道连接位置、涂装车间排风系统的设备出风口与排风管道对接位置都有大量应用，设计时需要根据输送介质的特性调整板材厚度，输送含硬质颗粒的磨损性介质时，要适当增加过渡段的板材厚度，或者在易磨损位置增设耐磨衬层，输送腐蚀性气体时则要选用对应的防腐板材。建模过程中需要重点处理方圆截面之间的曲面过渡，保证曲面的曲率连续，避免出现钣金展开时的褶皱或者开裂问题，两端的接口位置要预留对应的连接余量，比如圆形端的卷边余量、方形端的法兰翻边余量，确保加工成型后可以直接与配套部件完成装配，不需要二次裁切修整。安装时要注意过渡段的朝向，保证介质流动方向是从接口截面较大的一端流向较小端，或者根据实际流场设计方向安装，避免反向安装导致的流阻异常增大，同时要做好接口位置的密封处理，防止输送含尘气体时出现漏尘问题，影响车间环境。
