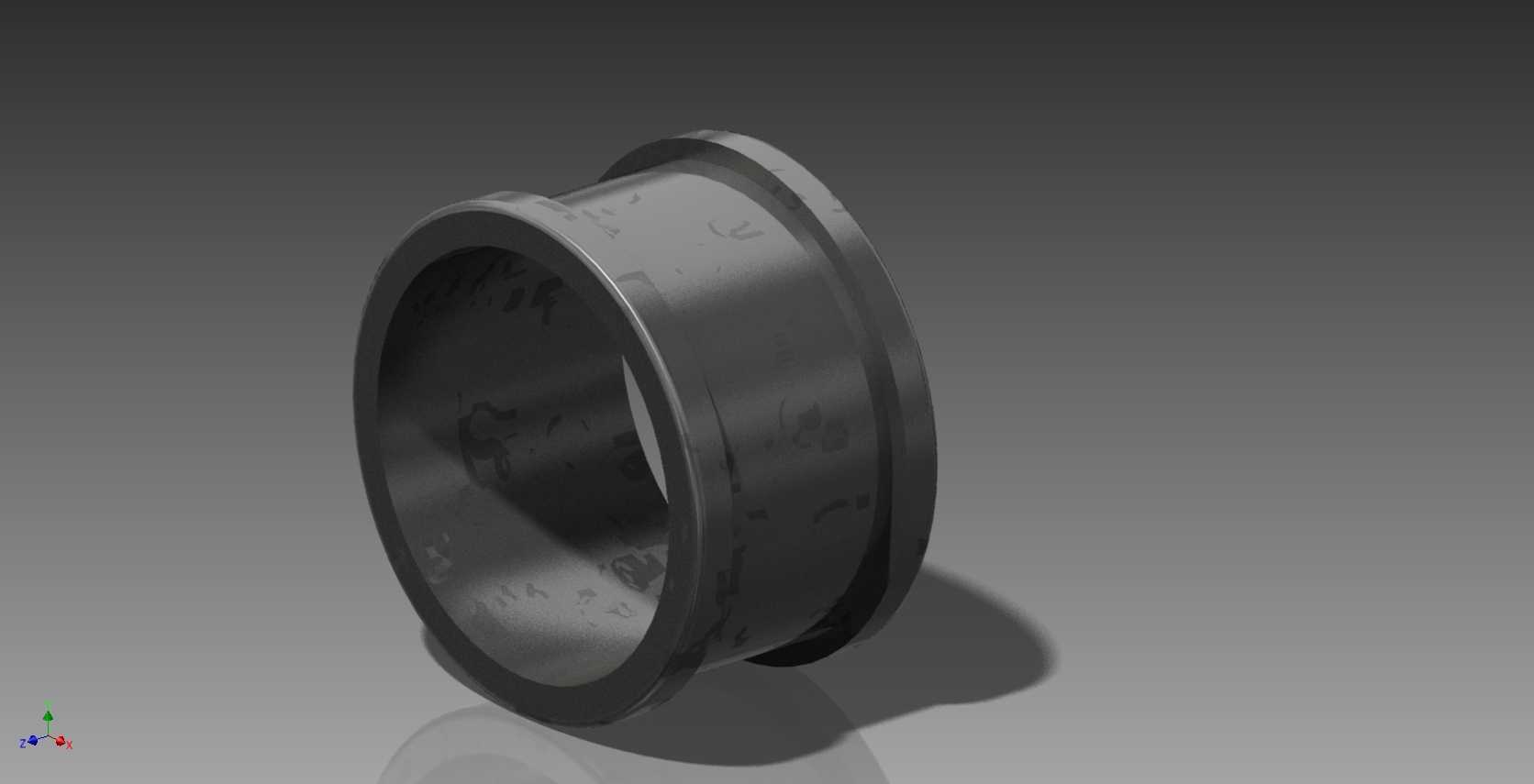

带挡边滑动轴承套机械结构设计

　　在重载低速的传动工况中，这类带挡边的轴承套是支撑旋转轴系的核心基础零件，常见于矿山输送设备的辊筒支撑端、冶金设备的轧辊辅助支撑、工程机械的铰接销轴衬套位置，主要承担径向载荷的同时，单侧挡边结构可以承受一定程度的轴向窜动力，避免轴系运行过程中出现轴向位移超差的问题。从结构设计逻辑来看，该零件采用整体筒式结构加单侧外翻挡边的构型，筒身部分为主要的承载接触面，内孔与旋转轴采用间隙配合，配合公差通常选取H7/f7的间隙等级，既保证轴转动时不会出现卡滞，也能控制径向跳动量在设备允许的精度范围内；外圆与安装基座的孔位采用过盈配合，过盈量根据承载载荷大小调整，通常选取H7/p6的配合等级，确保轴承套压装到基座后不会随轴发生跟转，

　　避免基座孔位出现磨损。挡边的设计厚度需要结合轴向载荷的大小核算，挡边根部做了圆角过渡处理，避免应力集中导致挡边在受轴向冲击时出现断裂，这个圆角半径不能过大，否则会影响安装时轴肩的贴合精度，也不能过小，否则应力集中系数过高会大幅降低零件的疲劳寿命，通常根据筒壁厚度取1到2毫米的过渡圆角。零件的外形尺寸设计需要匹配安装边界，筒身的长度要略短于基座安装孔的深度，避免压装后筒身端面突出基座平面影响其他部件的装配；挡边的外径要大于安装孔的直径，压装时挡边端面与基座端面完全贴合，起到轴向定位的作用，不需要额外添加轴向定位卡簧或者定位销，简化了装配流程。内孔的表面粗糙度要求控制在Ra0.8到Ra1.6之间，降低轴转动时的摩擦系数，

　　减少运行过程中的磨损量，外圆表面粗糙度控制在Ra3.2即可，满足压装时的表面精度要求；挡边与轴接触的端面粗糙度同样需要达到Ra1.6，保证轴向承载时的接触面均匀，避免局部压强过大出现压痕。零件的材质通常选取高力黄铜或者锡青铜，部分重载工况会在铜合金基体上镶嵌石墨固体润滑剂，实现无油润滑的工况需求，适合在加油维护不便的野外设备或者高粉尘的恶劣工况下使用，避免润滑油粘附粉尘进入摩擦面加剧磨损。建模过程中需要重点关注配合面的形位公差标注，内孔与外圆的同轴度公差要控制在0.02毫米以内，挡边端面与内孔轴线的垂直度公差控制在0.015毫米以内，否则压装后会出现轴转动卡滞、挡边偏磨的问题。在实际选型替换时，需要先测量安装基座的孔位直径、深度，

　　以及对应轴的直径、轴向窜动间隙，确认该轴承套的内外径尺寸、筒身长度、挡边厚度是否匹配安装空间，尤其是挡边位置要对应轴的轴肩位置，确保轴向承载时受力面完全贴合，避免出现局部受力过载的情况。这类轴承套相比滚动轴承，结构更简单，抗冲击载荷能力更强，在低速重载、存在冲击振动的工况下使用寿命更长，维护成本更低，缺点是摩擦阻力比滚动轴承大，不适合高速旋转的轴系使用，设计选型时需要结合轴的转速、载荷大小、工况环境综合判断是否适用。
