斜置U型槽式安装支撑构件

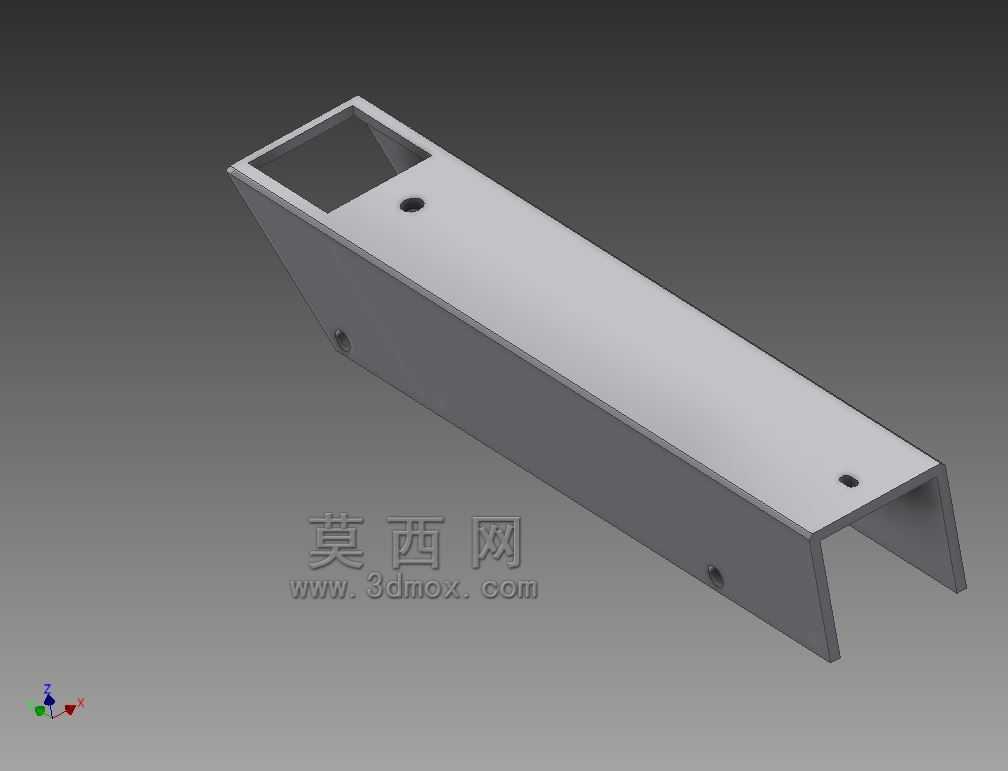

　　该斜置U型槽式支撑构件，多用于需要倾斜导向、限位安装的设备工位场景，常见于小型物料输送的侧部导向、非标设备的传感器安装承载、小型执行元件的倾斜固定工位，也可作为小型工装的斜向支撑基座使用，适配需要一定安装倾角的机械装配场景，能为安装在其上的元件提供稳定的刚性支撑，同时通过槽体结构实现安装位置的微调适配。从结构设计来看，构件采用U型槽截面构型，槽体两侧的翻边为主要承载面，整体沿长度方向设置固定倾斜角度，一端为封闭的斜切面，端面上预留方形过孔，可供管线穿过或者小型轴类元件穿过定位，槽体的平面上分布多个圆形安装孔，孔位沿构件长度方向错落布置，既可以通过孔位实现构件自身在设备机架上的螺栓固定，也可以通过部分孔位固定安装在其上的功能元件，

　　孔位的排布避开了槽体折弯的应力集中区域，保证安装后的结构强度。设计过程中优先考虑了钣金折弯工艺的可行性，槽体的折弯半径匹配常规钣金加工的折弯参数，避免折弯处出现开裂或者回弹超差的问题，构件的壁厚选取兼顾了轻量化需求与承载能力，在常规的静态安装场景下不会出现明显的形变，斜切面的角度经过适配，能够匹配多数需要15至30度倾斜安装的工位需求，无需额外加工角度垫块即可直接安装使用。安装边界方面，构件整体为长条形构型，宽度方向的尺寸适配常规的铝型材机架安装槽距，可直接通过T型螺栓配合安装孔固定在标准工业铝型材机架上，也可通过焊接方式固定在钢制机架上，安装时需要注意槽体的开口方向，根据实际使用场景选择开口朝向内侧或者外侧，

　　预留的安装孔与构件边缘的距离满足螺栓安装的操作空间，无需额外扩孔或者避让加工，端面上的方形过孔尺寸适配常规的小型传感器线缆、气动管线的穿过需求，无需额外开设走线孔。实际使用中，该构件可替代需要焊接加工的斜向支撑座，减少现场焊接的工作量，通过螺栓固定的方式也方便后期的位置调整与维护更换，槽体的U型结构本身具备一定的抗扭能力，在承受侧向载荷时不易发生扭曲变形，表面的平面度经过控制，能够保证安装在其上的元件定位精度，避免因为支撑面不平导致的元件安装角度偏差。在小型自动化设备的改型场景中，该构件可以快速适配不同的倾斜安装需求，无需重新设计加工定制支架，通过搭配不同长度的螺栓即可调整安装高度，配合垫片还可以对安装角度进行微小的微调，满足现场调试的灵活需求，构件的边角处做了小倒角处理，避免安装过程中划伤操作人员，也减少了应力集中导致的构件断裂风险。
