Eventorbot设备斜向安装连接支撑构件

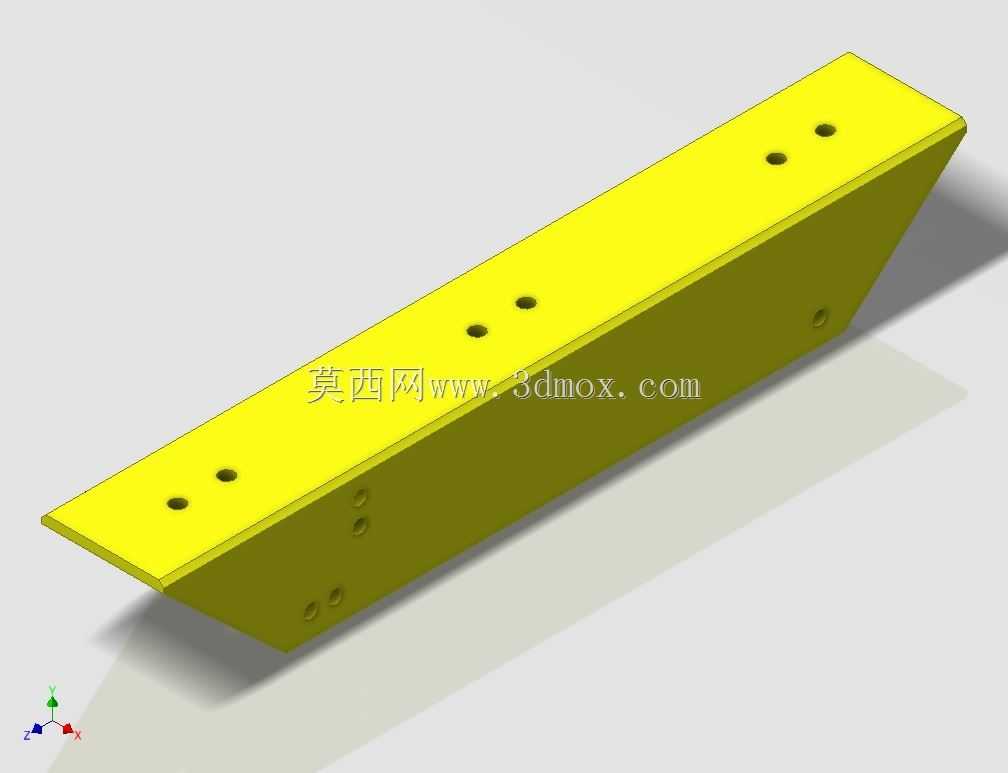

该构件属于桌面级熔融沉积成型3D打印机的机身连接支撑类零件，主要承担设备运动模组与机身框架之间的斜向连接载荷，在整机结构中负责分散X轴运动组件运行时产生的侧向倾覆力矩，避免打印过程中运动横梁出现高频震颤，直接影响打印成型件的层纹一致性与尺寸精度。从结构设计来看，构件采用等截面斜角长条构型，主体为带单侧翻边的槽型截面，这种截面形式在同等耗材用量下能获得更高的抗弯截面模量，相比实心矩形结构减重40%以上，同时能有效降低整机的运动惯量，适配快速移动的打印工况。构件上表面沿长度方向均匀排布多组同轴安装孔，孔位间距严格匹配线性导轨的标准安装孔距，安装时可直接通过内六角螺丝将导轨锁附在构件上表面，无需额外加工转接垫片；构件侧面与底面预留的螺纹孔则用于和机身的铝型材框架、Z轴升降滑块座进行刚性连接，所有孔位的同轴度公差控制在0.02mm以内，避免安装后导轨出现平行度偏差导致运动卡顿。设计过程中优先考虑了安装边界的适配性，构件的斜角角度与机身框架的倾斜安装面完全贴合，两端的倒角处理避开了框架连接处的焊缝凸起与型材槽口的干涉位置，安装时无需对现有框架进行二次打磨或切割，可直接完成装配。在实际应用场景中，这类斜向支撑构件多用于采用斜臂架构型的开源3D打印机，相比传统的矩形框架结构，斜臂架构型能在更小的设备占地面积下获得更大的打印成型空间，而该构件正是保证斜臂结构刚性的核心受力件，当打印头以最高150mm/s的速度做往复运动时，构件的结构形变可控制在0.01mm以内，不会因形变导致打印头偏移出现层错位、拉丝等打印缺陷。构件的壁厚设计经过反复受力仿真验证，在满足长期受力不发生蠕变的前提下，尽可能压缩了壁厚尺寸，既适配3D打印自制的加工需求，也可通过铝型材开模、钣金折弯的方式批量生产，不同加工方式下的安装孔位完全通用，方便用户根据自身加工条件选择制作方式。
