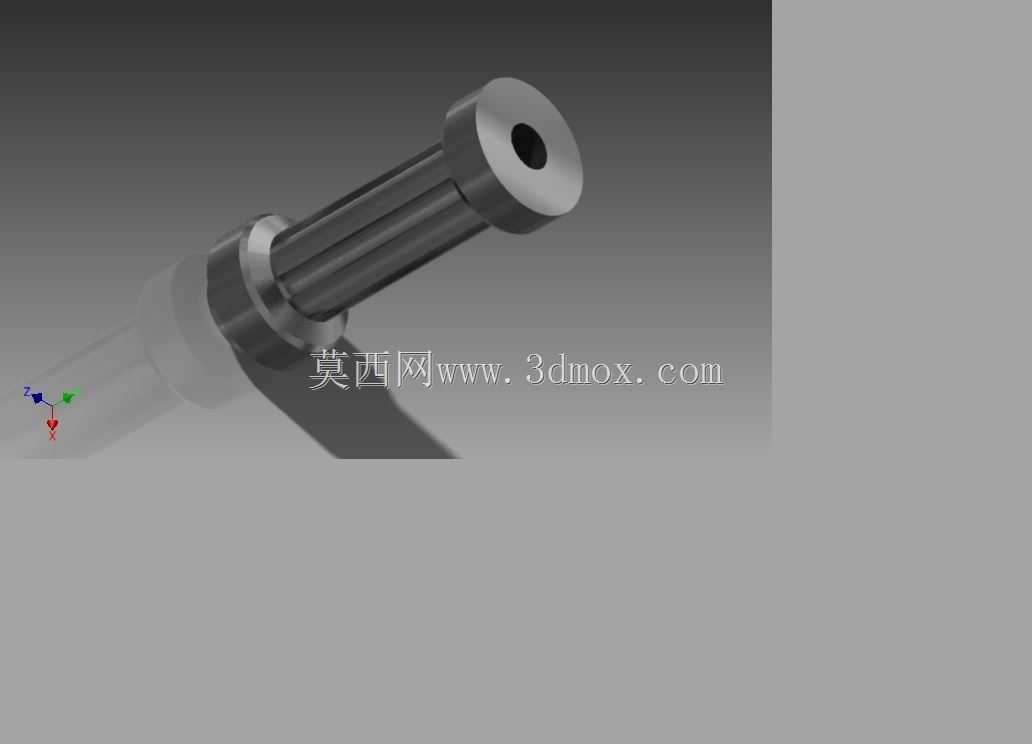

这类轴类零件是桌面级增材制造设备进给传动系统里的核心受力部件,日常运行中承担着传递步进电机输出扭矩、承载导向轮径向载荷的作用,实际装配时需要和带座轴承、同步带轮做同轴配合,安装边界要匹配设备框架上预设的20mm间距安装孔位,轴端的法兰凸台是用来做轴向定位的,能避免传动带张紧后轴体出现轴向窜动,保证送料过程的进给精度。从结构设计逻辑来看,轴身采用等直径光轴段搭配端部法兰的结构,光轴段的表面粗糙度需要控制在Ra1.6以内,才能和轴承内圈形成稳定的滑动配合,减少长期往复运动带来的磨损;端部的中心通孔是走料通道,孔径公差要控制在H7级别,保证丝状耗材能顺畅通过不出现卡滞,法兰端的厚度设计参考了轴承内圈的宽度,刚好能抵住轴承内圈端面,不需要额外加装轴用挡圈做轴向限位,减少了装配时的零件数量。在实际应用场景里,这类轴件除了用在开源3D打印设备的送料机构上,同结构的轴类零件也能适配小型自动化送料设备、桌面级点胶设备的传动单元,只要安装孔位、轴径参数匹配就能直接替换使用。设计过程中要重点校核轴身的抗扭强度,因为设备运行时同步带的张紧力会给轴身带来持续的径向载荷,加上扭矩传递过程中的交变应力,轴肩位置的圆角过渡不能小于0.5mm,避免应力集中导致长期运行后出现轴体断裂的问题;轴端法兰的外圆直径要比配套轴承的外圈直径小2mm,方便装配时从轴承座一侧直接压入,不需要额外设计拆卸工艺槽。外形尺寸上,轴身有效配合长度要覆盖轴承宽度、同步带轮安装位、限位挡边的总厚度,预留0.2mm的轴向窜动间隙,避免装配后出现卡滞;中心通孔的同轴度要控制在0.02mm以内,不然耗材通过时会和孔壁产生额外摩擦,导致送料阻力变大,影响设备的正常出料。做三维建模的时候,要把配合面的公差要求、表面处理要求在模型特征里做对应标注,方便后续加工时直接提取工艺参数,轴身的非配合面可以做发黑处理提升防锈能力,配合面做精磨处理保证装配精度,法兰端的端面要和轴身中心线保持垂直,垂直度公差控制在0.01mm以内,不然压紧轴承后会导致轴承内圈倾斜,加快轴承的磨损速度。
